苹果6SP拍照温度过高的原因

[复制链接]

高级技师

Rank: 7Rank: 7Rank: 7

帖子
68
主题
66
积分
2429
在线时间
0 小时
注册时间
2005-7-11
最后登录
2019-7-22
发表于 2019-8-31 09:31:22 | 显示全部楼层 |阅读模式

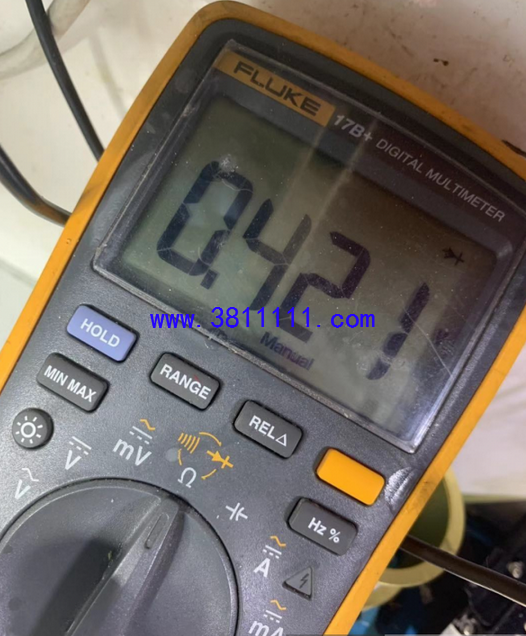

我们对比正常机器为550,查看图纸通路发现该路只通向电源ic基本判断电源损坏导致,拆下电源准备更换,可是我们顺手一测该通路 ,竟然依旧有420阻值,正常应该为>1000 或者无穷大
考虑到板层串电,我们断开电源R17引脚断开R1310飞上线

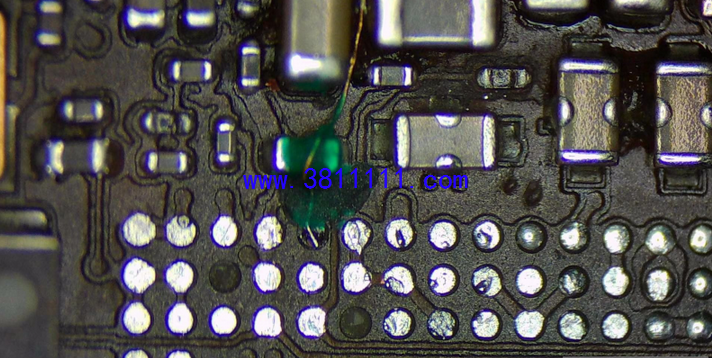

一开始我们考虑飞线到R1310, 可是想到飞太远又累又不稳定, 我们直接移除边上电容,做上10k电阻飞上线,装上电源,完美收工
