海信液晶LED42K16X3D背光屏闪通病维修

电器维修

2019-08-31 9:23

海信液晶LED42K16X3D电视，此机开机时背光有时候一会儿亮一会儿灭的，有时是可以长时间正常的使用，有时候电视会黑屏。电视的声音一直是正常，背光熄灭之后，用灯照可以看到图像，于是判断为背光的问题。

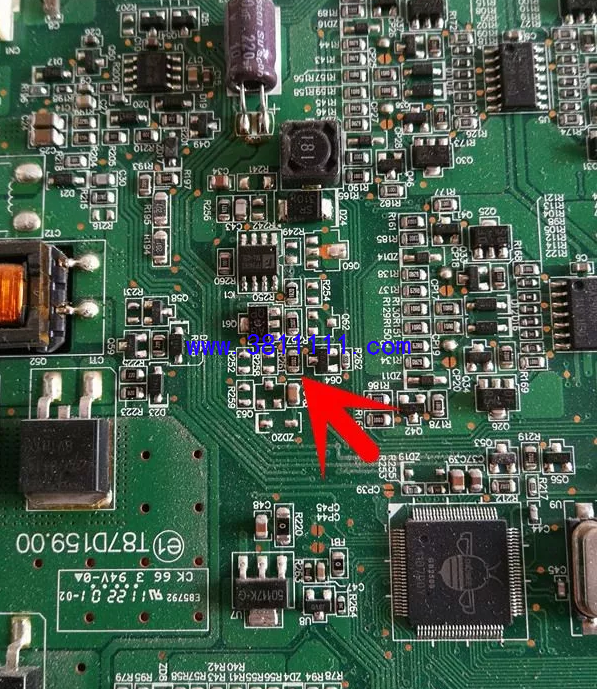

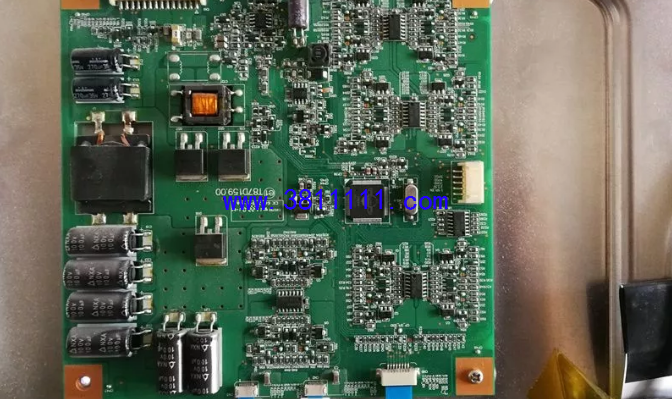

以前修过46寸海信液晶的也遇到这种故障，电视的恒流板用的是L460H1-4EC E116921，这台电视是T87D159.00，这两块恒流板虽然外观和型号明显不同，但是这两板都有6.3V转3.3V的电路。记得上次检查那块板时电源板24V供电一直正常，3.3V在故障时消失，直接测这台电视也是一样的！恒流板的厂家并没提供电路图纸，在上次检修查还费了些时间，这次遇到同类问题感谢轻松许多！此机故障时U7无3.3V输出的，也没有6.3V输入，L2上无6.3V,U1上无6.3V输出，也无24V输入，顺着此线路24V供来到Q61和Q64，看到R261电阻略微有些变色了！

这个10K贴片电阻用表测量9.9K-13K不稳定，拆下再测量又变成100多K，直接更换一个0805的10K贴片电阻后电压有稳定的输出！液晶电视的背光也一直是正常的。上次维修的恒流板也是此10K电阻的阻值变大，完全一样的电路，看来是通病，分享下.
