苹果iPhone X手机充电时黑屏不开机

手机维修

接修客户一台iPhone X，描述的问题是放着充电一会儿拿起来就黑屏不开机了。上电接可调电源大电流400多mA，根据电流来看肯定是主板待机电路存在短路，直接从三路待机电路入手。

因为苹果X是双层板，暂时不分层，重点检查外面的元器件。测电池正极对地值400左右正常，再测主供电线路对地值300多也正常，只能分层去缉凶了。

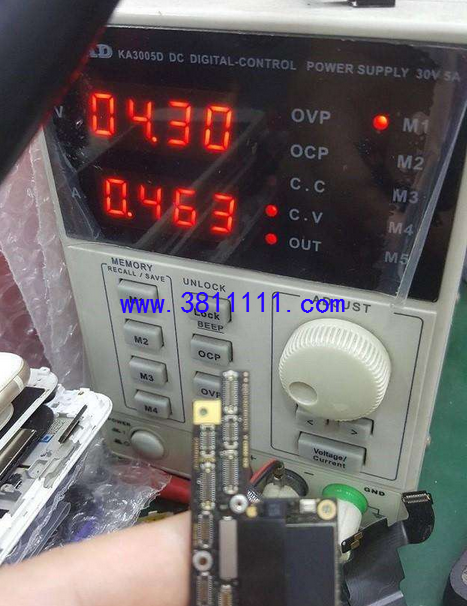

分层后单独给逻辑板上电，测验发现还是大电流400多mA，可以确定是AP上半部分导致的。电池正极和主供电都测过，再测开机升压电路PP_VDD_BOOST发现对地短路。找到元凶线路就好办了，看这条线路上的相关元器件不算多。

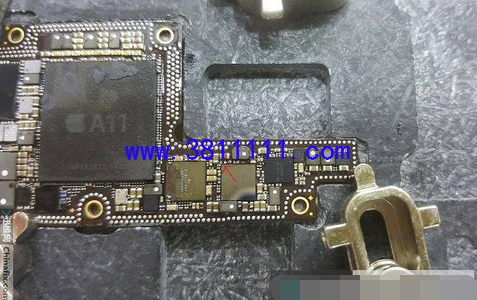

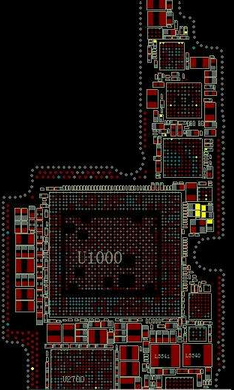

用手先摸摸哪个元件显著发热，摸了一会也没摸出来，直接松香法伺候，马上让元凶现形，就是PP_VDD_BOOST电路上的C4498破坏导致的。

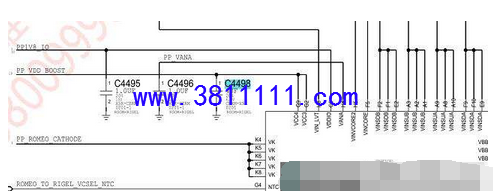

是升压电路上的滤波电容。

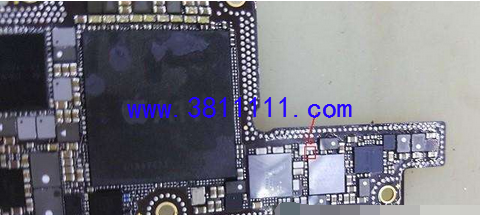

直接用烙铁把C4498挑掉再测对地值恢复正常了，从料板上拆一个装上。

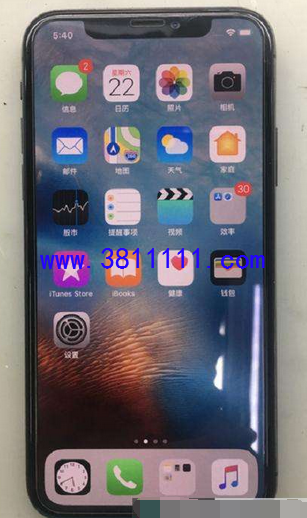

用测验架再测能开机，贴合起来装机正常进系统，维修到此结束。

维修总结

遇到过很多苹果X大电流不开机的问题，像这个机器C4498应该也是经常坏的，因为已经修过几台这个元件坏的了。根据维修经验来看大电流还有个规律可循的，一般直接打表的基本都是0402规格的大电容破坏，几百mA的大电流一般是0201或者更小规格的电容破坏导致的。
