格力变频空调出现H5代码的维修思路和经验

[复制链接]

中级技师

Rank: 6Rank: 6

帖子
78
主题
70
积分
1773
在线时间
8 小时
注册时间
2019-5-11
最后登录
2019-8-21
发表于 2019-8-15 18:11:35 | 显示全部楼层 |阅读模式
格力变频空调H5代码快速维修技巧
  最近几年来,宁波格力空调售后维修中心在售后维修工作中,总是碰到一些格力变频空调H5代码,也知道格力变频空调H5代码是模块保护,在对格力变频空调H5代码检修步骤之前,先来了解一下格力变频空调H5代码究竟是什么故障?

        1、模块过热保护

        格力变频空调H5故障代码快速维修技巧" />
        2、模块欠压;过流保护。(格力变频空调采用两种不同的模块,H5表示的含义也有两种)

        格力变频空调H5代码故障原因和快速解决方法:

        1、模块内含有温度传感器损坏。(这种情况是可以维修的,空调故障现象是压缩机工作几秒就停机)

        维修方法:通过技改传感器电路,用固定的电阻替代。

        2、空调运行环境温度过高,造成电流增大。

        模块过流保护或导致模块温度过高,室内机显示H5代码。(这种情况也可以维修的,故障现象:空调刚开始工作一切正常,过一会就不正常了)

        维修方法:清洗内外机,制冷剂重新抽空按量添加。

        3、压缩机问题导致H5代码,开机风机运行正常,压缩机不工作。

        几秒后室内机显示H5故障代码。(为了区分压缩机问题还是外机板问题,只需要将压缩机线拨掉再次试机就可以得出结论)

        4、模块驱动电压不足15V或高于15V。

        当模块驱动电压低于15V或高于15V时,室内机显示H5故障代码,故障现象:多数空调出现类似问题都可以运行一些时间。

        5、模块电流检测出故障。

        当模块电流检测错误时,室内机也会显示H5代码,故障现象是压缩机工作几秒就停机。

        那如何来与1来区分呢,这个还要看格力采用的变频模块,要看故障代码。H5代码只表示模块过热,那么就找1的问题。要是表示IPM保护,就找模块电流检测电路。

格力变频空调H5故障代码快速解决方法"

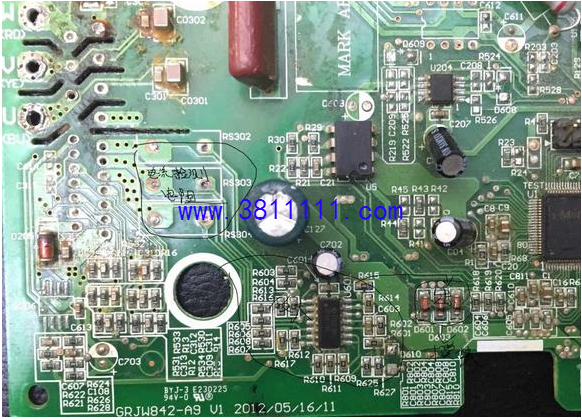

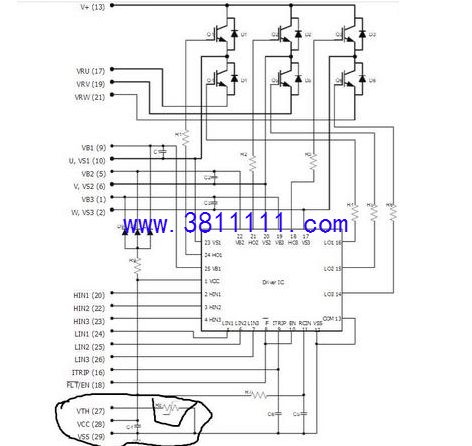

        维修方法:格力空调模块电流检测,用模块下半桥三个发射集分别接到三个很小的无感电阻然后再到300V负极,然后通过检测无感电阻上的压降,然后经过和设定的基准电压对比,三路放大输出接到三个二极管正级。三个负极并联接到模块电流检测引脚。如果确定压机能工作几秒,细管子能凉一点,那么可能就是电流检测处理问题。我们可以直接将三个二极管扣掉,就正常了。


高级技师

Rank: 7Rank: 7Rank: 7

帖子
569
主题
24
积分
3151
在线时间
156 小时
注册时间
2009-9-25
最后登录
2019-8-18
发表于 7 天前 来自手机 | 显示全部楼层
謝谢分享
回复

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
51
主题
0
积分
631
在线时间
15 小时
注册时间
2005-2-13
最后登录
2019-8-23
发表于 4 天前 | 显示全部楼层
感谢分享
回复

使用道具 举报
