电动车充电器改可调稳压电源求助

[复制链接]

中级技师

Rank: 6Rank: 6

帖子
508
主题
133
积分
2052
在线时间
247 小时
注册时间
2007-8-22
最后登录
2019-8-13
发表于 2019-7-27 22:10:43 | 显示全部楼层 |阅读模式

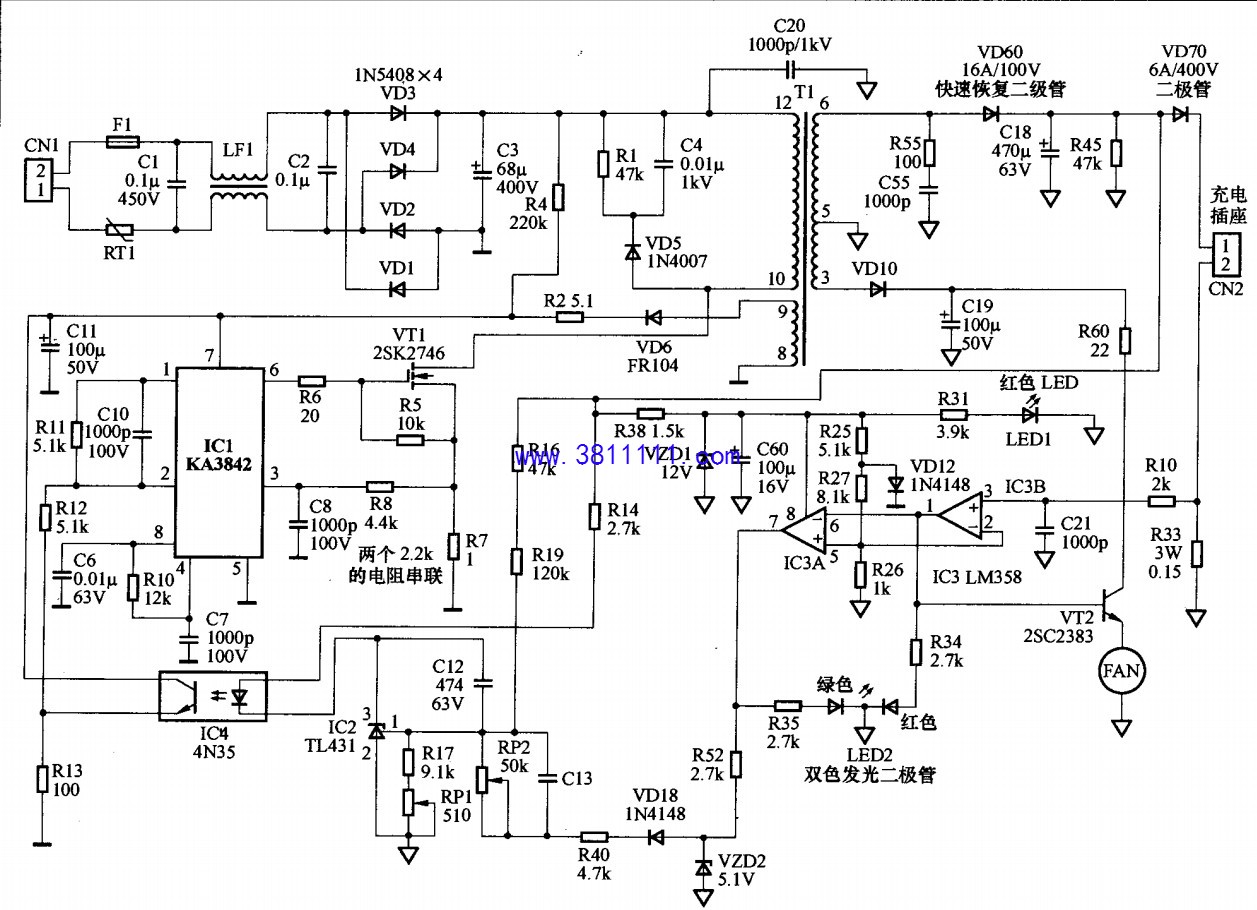

求助!改用双电源供电3842用18伏358用22伏调整431下偏置电阻可以从3.5-30伏之间可调,但调不到0伏,另外怎样使输出点流可调。求大侠支招!有兴趣的一起交流。实际测量 5伏时有7A电流

贵宾

Rank: 2

帖子
326
主题
84
积分
1079
在线时间
185 小时
注册时间
2010-3-11
最后登录
2019-8-22
发表于 2019-7-27 22:29:49 | 显示全部楼层
要再调低输出电压可加大RP1阻值。
回复 支持 反对

使用道具 举报

中级技师

Rank: 6Rank: 6

帖子
508
主题
133
积分
2052
在线时间
247 小时
注册时间
2007-8-22
最后登录
2019-8-13
 楼主| 发表于 2019-7-28 08:02:36 | 显示全部楼层
现在始终不能调 0和运放是不是有关系,调节r26是不是可以调整输出电流啊?
回复 支持 反对

使用道具 举报

贵宾

Rank: 2

帖子
326
主题
84
积分
1079
在线时间
185 小时
注册时间
2010-3-11
最后登录
2019-8-22
发表于 2019-7-28 10:54:46 | 显示全部楼层
执着 发表于 2019-7-28 08:02
现在始终不能调 0和运放是不是有关系,调节r26是不是可以调整输出电流啊?

既然输出电压可调,输出电流自然会变化。
回复 支持 反对

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
50
主题
5
积分
665
在线时间
17 小时
注册时间
2013-10-11
最后登录
2019-8-7
发表于 2019-7-30 19:56:16 | 显示全部楼层
431的最低电压也要2V多,所以不能从0V起调。要调输出电流,要改电流取样电路,R33和R10.
回复 支持 反对

使用道具 举报
