康佳32寸液晶电视花屏竖线的维修附上VM10106的点位图

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-7-22 10:58:23 | 显示全部楼层 |阅读模式
32寸康佳液晶电视华声光电屏维修经历附VM10106点位图

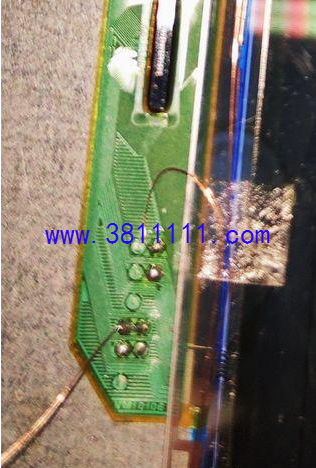

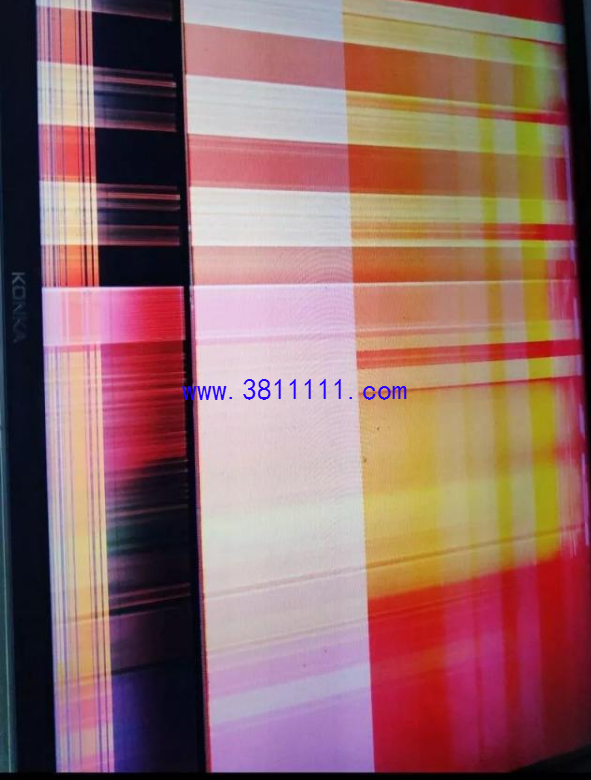

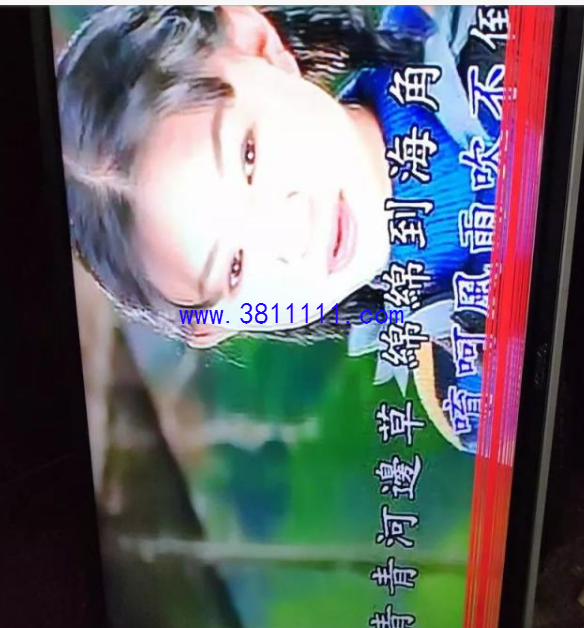

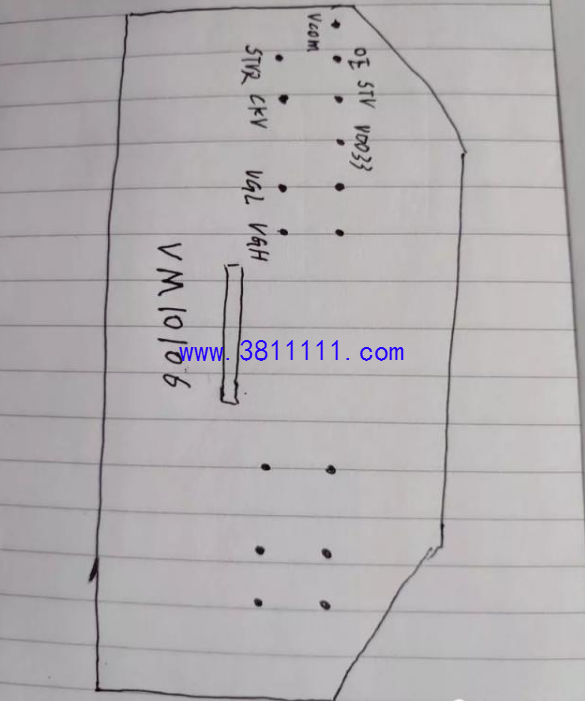

接收到一台康佳32寸液晶电视,故障如图,一看故障就知道是屏的问题,打开机壳看到是华声光电屏,测量边板供电正常,于是开屏,看到屏上右边有两个Y,型号为VM10106,手上没有这个型号的资料,上网搜了半天都没找到资料,只好慢慢测量记录分析了,经测量发现VGL不正常,于是飞线VGL,连上屏线上电一看故障依旧,只是有点变化,这下不好了这不好修了,可能是缺Y驱动信号或者是Y本身坏了,没有资料就算驱动信号也不好查,都修一半了今天又比较闲就花点时间去查查,随便把Y的点位图给画出方便以后维修,慢慢排查OE,CKV,STV,等信号,发现STV信号有点不正常,于是飞线,连上屏线上电一看,图像出来了,不过遗憾的是Y真坏了,在底部有3cm的横带是原故障,这机修不好了,这屏两个故障,一是屏里走线断了,另一个是Y坏了一个,维修到此结束,分享一下经验,附上VM10106的点位图。







初级技师

Rank: 5Rank: 5

帖子
122
主题
0
积分
762
在线时间
15 小时
注册时间
2019-5-29
最后登录
2019-8-22
发表于 2019-8-8 10:59:23 | 显示全部楼层
感谢楼主的分享。
