TCL 48A71液晶电视开机屏幕一闪黑屏的维修

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-7-22 10:54:01 | 显示全部楼层 |阅读模式
TCL 48A71液晶电视开机屏幕一闪黑屏的维修

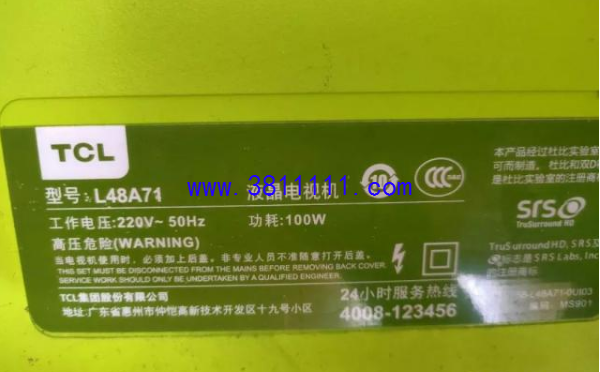

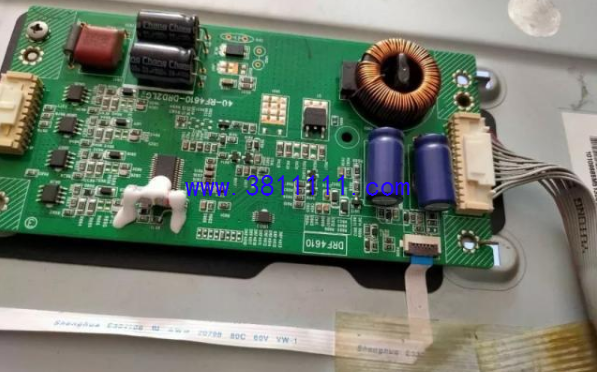

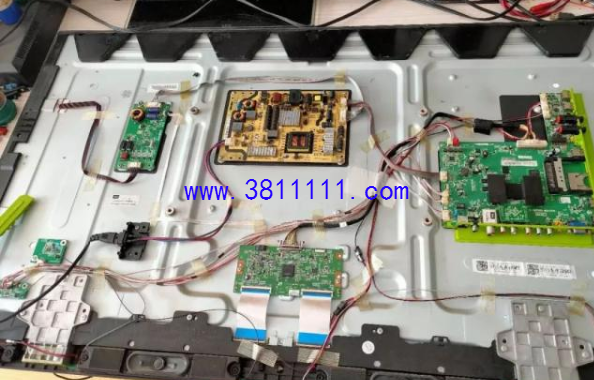

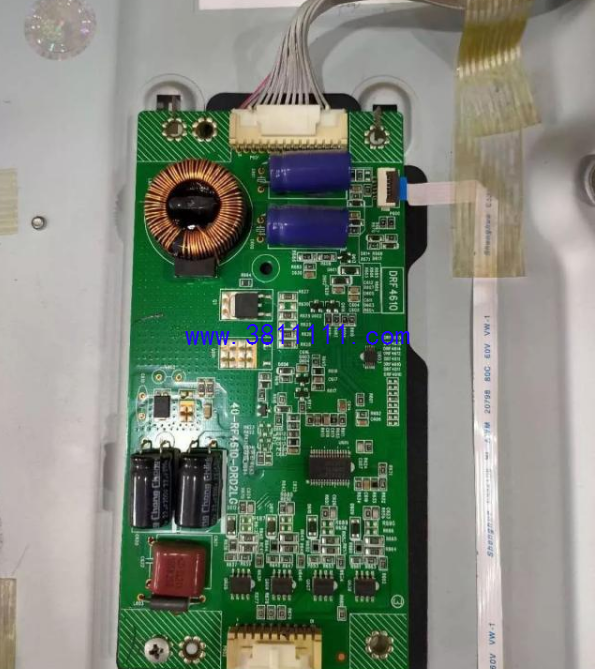

接修一台TCL液晶电视L48A71开机屏幕一闪然后黑屏。隐约能够看见图像,初步判断一般屏幕背光问题。测量背光恒流板输入电压54V正常开关机控制也正常。此机背光分四路开机瞬间测4组输出电压基本上都在90分左右。比较一致心想屏幕坏的可能性比较小。那就先换高压板吧。一看此板价格不便宜呀紫黑黑到粽黄粽都有。不便宜啊那还是先修修看吧。

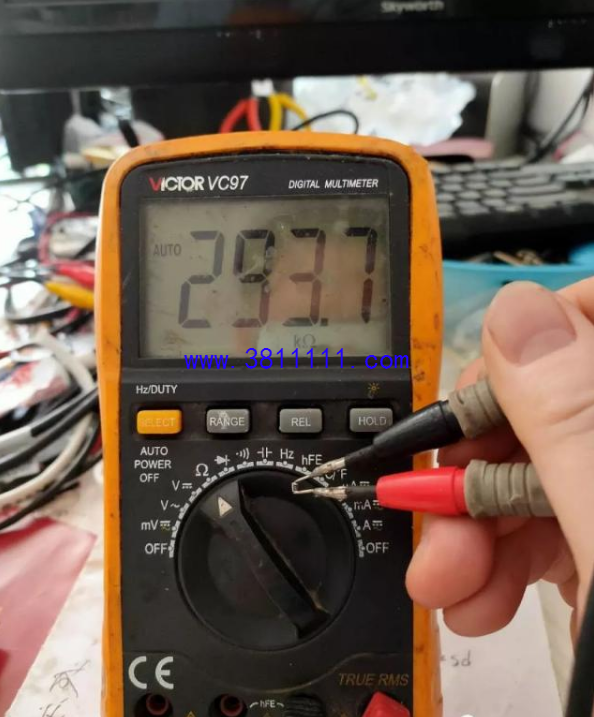

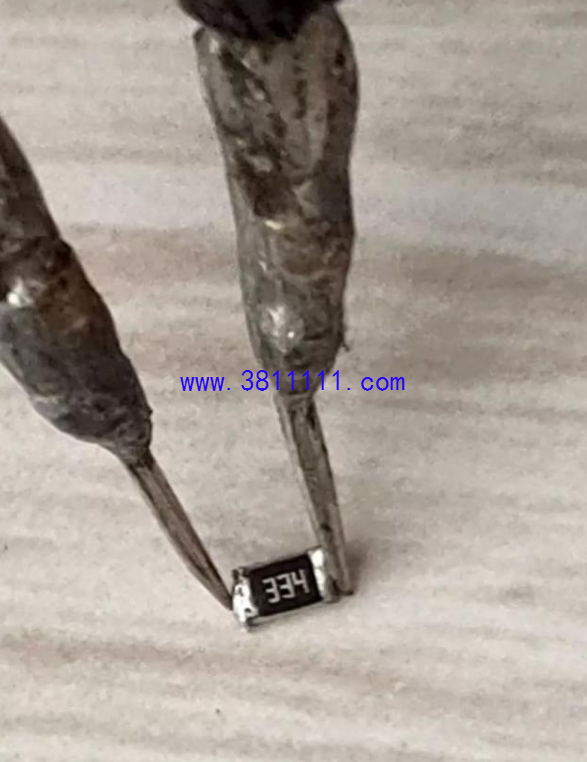

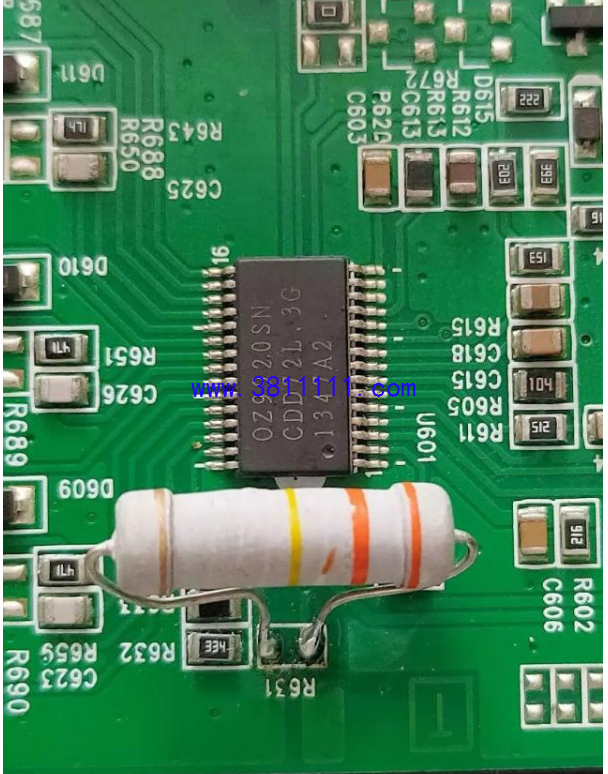

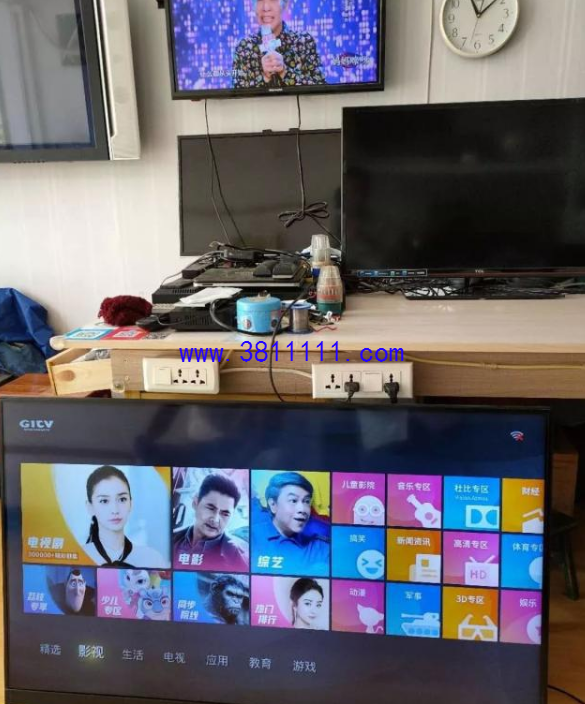

查了一下zo9920的去保护资料也没有,没有参考那就自己动手检修吧,查了一下板子高压输出端断电阻基本都正常,测量到高压取样端2个334的电阻在板机上面测不出,于是焊下R631测量320K心想误差也不大。既然有误差那还是换一个吧,找了一个大电阻330K,上机前习惯性再测一下330K正常,把那个贴片电阻再测一下结果变成293K了。想不到冷却了阻值变化这么大,这个就不是一般的误差啦,问题应该就在这里。焊好新的电阻开机屏幕正常点亮显示。反复开关机多次试机3小时都正常,故障排除。用704打胶固定。最后将检修心得分享大家











初级技师

Rank: 5Rank: 5

帖子
133
主题
6
积分
993
在线时间
17 小时
注册时间
2002-12-31
最后登录
2019-8-25
发表于 2019-7-25 12:57:29 | 显示全部楼层
感谢你的分享.
回复 支持 反对

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
123
主题
0
积分
766
在线时间
15 小时
注册时间
2019-5-29
最后登录
2019-8-26
发表于 2019-7-30 07:56:08 | 显示全部楼层
感谢楼主的分享。
