本文王重阳原创,转载请保留出处!论坛的维修师傅请路过,本帖只给新手看的。。。。
各类电风扇接线方法附清晰接线实物图。
一般的家用电风扇有三个档位,普通的鸿运电机五根线分别表示:
1,黑线表示电机的零线,接交流220V的N线一般是蓝色线,
2,黄线表示电风扇电机的电容线,接启动电容【一般是1-1.5UF】的一端。
3,红线表示电风扇电机的最快档位,
4,白线表示电风扇电机的中档,
5,蓝线表示电风扇电机的最慢档。
以上345档位线接档位开关至火线,一般是棕线。。。。。。。。
看下图:
电风扇电机实物图.jpg 电风扇接线.jpg 电风扇接线图.jpg 如何接电风扇方法.jpg
实物图片大致就是这些。

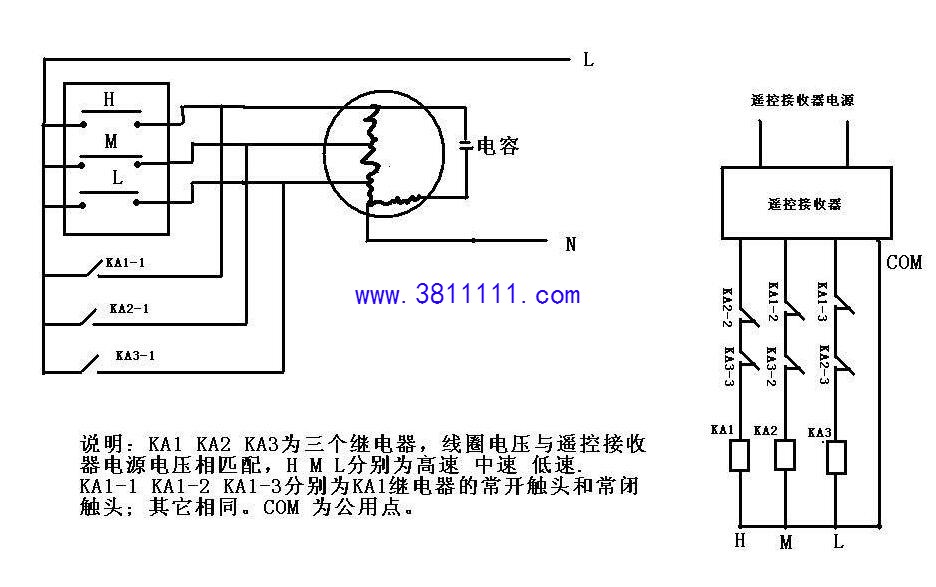

看标准电路图看下图,只给是最简单的电路图
看仔细要看下面这些图
电风扇接线方法.jpg 电风扇接线方法2.jpg 电风扇接线实物图.jpg 电风扇接线图纸.jpg 美的电风扇接线图.jpg

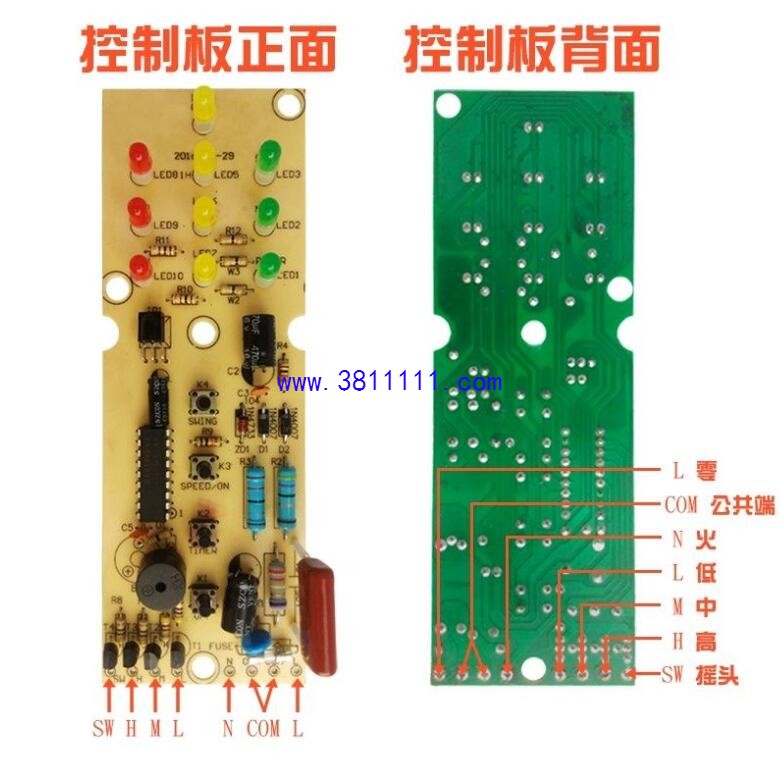

还有就是电脑板控制的电风扇如何接线呢?
看下图
电脑板电风扇接线方法.jpg 电脑板电风扇接线图.jpg 电脑板风扇接线图_meitu_1.jpg 电风扇接线图方法.jpg
如果大家还有不懂请回帖咨询!


管理员

Rank: 9Rank: 9Rank: 9

帖子
281
主题
52
积分
28724
在线时间
169 小时
注册时间
2013-6-30
最后登录
2019-7-21
QQ
发表于 2019-7-8 17:32:00 | 显示全部楼层
线圈阻值最大的两个头接电容的两个头,再把电容的任意一端接零线。
剩下的是线圈的三个调速头,分别接到高中低档上,高中低档位开关的公共头接火线。
如果这样接上以后,风扇反转,可以把零线换到电容另一端。
如果高中低档不正常,通过实验调换三个调速头在档位开关的位置。
QQ839027614
回复 支持 反对

使用道具 举报

初级工程师

Rank: 8Rank: 8

帖子
159
主题
151
积分
5743
在线时间
6 小时
注册时间
2002-1-27
最后登录
2019-7-15
发表于 2019-7-8 18:00:49 | 显示全部楼层
好久没有上来这个网还存在。。。。。。。。。。
回复 支持 反对

使用道具 举报

高级维修员

Rank: 4

帖子
72
主题
0
积分
447
在线时间
9 小时
注册时间
2019-5-29
最后登录
2019-7-18
发表于 2019-7-9 08:55:30 | 显示全部楼层
感谢楼主的分享。
回复 支持 反对

使用道具 举报

中级维修员

Rank: 3Rank: 3

帖子
44
主题
12
积分
262
在线时间
17 小时
注册时间
2019-5-18
最后登录
2019-7-20
发表于 2019-7-10 11:33:52 | 显示全部楼层
很好,很全
回复

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
90
主题
16
积分
762
在线时间
30 小时
注册时间
2019-5-10
最后登录
2019-7-15
QQ
发表于 2019-7-11 20:30:20 | 显示全部楼层
南召修电视 发表于 2019-7-8 17:32
线圈阻值最大的两个头接电容的两个头,再把电容的任意一端接零线。
剩下的是线圈的三个调速头,分别接到高 ...

     简明扼要,无法似有法,道也!!!
与善人居,如入芝兰之室,久而自芳也;与恶人居,如入鲍鱼之肆,久而自臭也。
回复 支持 反对

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
90
主题
16
积分
762
在线时间
30 小时
注册时间
2019-5-10
最后登录
2019-7-15
QQ
发表于 2019-7-11 20:33:47 | 显示全部楼层
  资料详实,查询方便快捷,感谢分享!
与善人居,如入芝兰之室,久而自芳也;与恶人居,如入鲍鱼之肆,久而自臭也。
回复 支持 反对

使用道具 举报

初级技师

Rank: 5Rank: 5

帖子
38
主题
1
积分
829
在线时间
61 小时
注册时间
2011-10-19
最后登录
2019-7-13
发表于 2019-7-13 09:08:44 | 显示全部楼层
谢谢分享
回复

使用道具 举报

初来咋到

Rank: 1

帖子
1
主题
0
积分
10
在线时间
0 小时
注册时间
2019-7-19
最后登录
2019-7-19
发表于 3 天前 | 显示全部楼层
简单扼要,很好一语道破多年不动的东西
