松下TH-50PZ80C等离子很难开机自动关机维修

[复制链接]

中级技师

Rank: 6Rank: 6

帖子
31
主题
20
积分
1400
在线时间
3 小时
注册时间
2006-11-8
最后登录
2019-7-3
发表于 2019-6-27 15:50:24 | 显示全部楼层 |阅读模式
松下TH-50PZ80C自动关机维修
  8月太忙了,整个月来这是发的第一篇博文,还是来聊聊前几天修的一台松下等离子,自动关机的故障吧。
  机型:松下TH-50pz80C   故障现象:开机红色指示灯闪烁,不开机。偶尔能开机,但是看一会后会自动关机,关机后依旧是红灯闪烁,无声,无图。
  接到机器后,通电开机,发现指示灯一直有规律闪烁,开不了机!仔细数一下灯闪次数,发现为7次。根据经验,灯闪七次一般为SC板故障,于是找来维修手册看看,果然维修手册显示,灯闪6次或七次一般均为SC板,SU板,SD板部分故障。其中6次一般是SC板能量回收电路部分故障,7次一般为悬浮地部分故障。
松下TH-50PZ80C自动关机维修一例

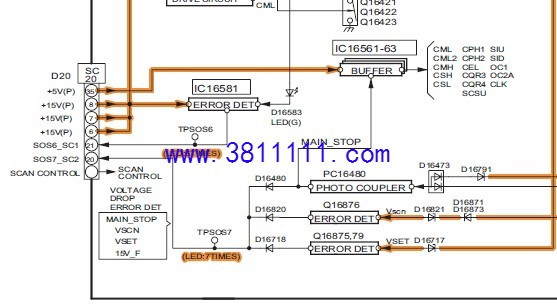

  开机器后盖,依次断开SU板,SD板,发现故障依旧,看来故障系SC板本身无疑。下面我们来分析一下,这个灯闪七次的保护是怎么动作的。先看我从维修手册上弄下来的截图。
松下TH-50PZ80C自动关机维修一例

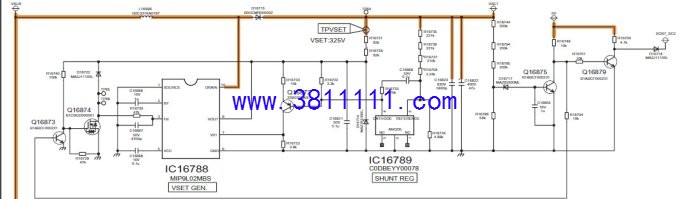

SC20接口为逻辑板到SC板的信号输入接口,其中20脚SOSO7_SC2即为SC板反馈到逻辑板的保护控制电平,当该脚电压为高电平时,逻辑板识别到了这一信号,即会让整机进入保护状态,灯闪7次。这个20脚的高电平从框图上看来源于D16480,D16820,D16718这三个二极管正极所连接的检测电路,他们分别是来自于SU,SD板部分的检测,VSCN电压检测,VSET电压检测。于是在开机瞬间依次测量这三个二极管的正极,发现仅D16718正极在开机后正极电压为3.3V高电平,其它二极管正极均为低电平。看来该路保护系VSET电压部分异常引起的!于是重点对VSET电压形成部分进行检查。下面看一下,vset电压形成电路的电路图。
松下TH-50PZ80C自动关机维修一例
电路图截的不太清楚,不过我们大致可以看明白,这个电路其实并不复杂,其实就是一个升压型DC-DC的电路,将VSUS电压经过DC-DC变换生成325V的VSET电压,IC16788为驱动,控制芯片,IC16789为取样调整芯片,最右边两个看不清楚位号的三极管以及他旁边的电阻,电容等原件组成了VSET电压检测电路,当VSET电压异常时,它即会通过D16718二极管将保护电平送至逻辑板上,触发整机进入保护状态。
于是在开机瞬间测量VSET电压,发现该电压居然是很正常的325V(该电压测量时,地要选择正确,该地为SC板悬浮地),既然VSET电压正常,那么看来保护原因一定是保护电路误动作了,为了证实我的判断,将D16718二极管断开,发现机器果然正常开起来了,图声一切正常。于是仔细检测该部分保护电路,但令我不解的是,该电路上原件测量竟然无一损坏,看来怕是有半导体原件性能不良了,于是只有代换了!当代换至Q16879后整机故障排除。至此,整机修理完毕。

高级维修员

Rank: 4

帖子
70
主题
0
积分
432
在线时间
9 小时
注册时间
2019-5-29
最后登录
2019-7-17
发表于 2019-7-2 08:30:07 | 显示全部楼层
感谢楼主的分享。
