很贵的一个净水机电源故障维修

[复制链接]

中级技师

Rank: 6Rank: 6

帖子
45
主题
35
积分
1520
在线时间
5 小时
注册时间
2019-5-7
最后登录
2019-7-8
发表于 2019-6-24 08:20:36 | 显示全部楼层 |阅读模式
维修一个二千四百多买的净水机

故障现象:        整机不工作,指示灯不亮。
服务过程:        这台净水机是卖净水机的来我们村搞活动,我父母去买的,花了两千多块。?拆开一看,细细研究一番,构造不是很复杂,

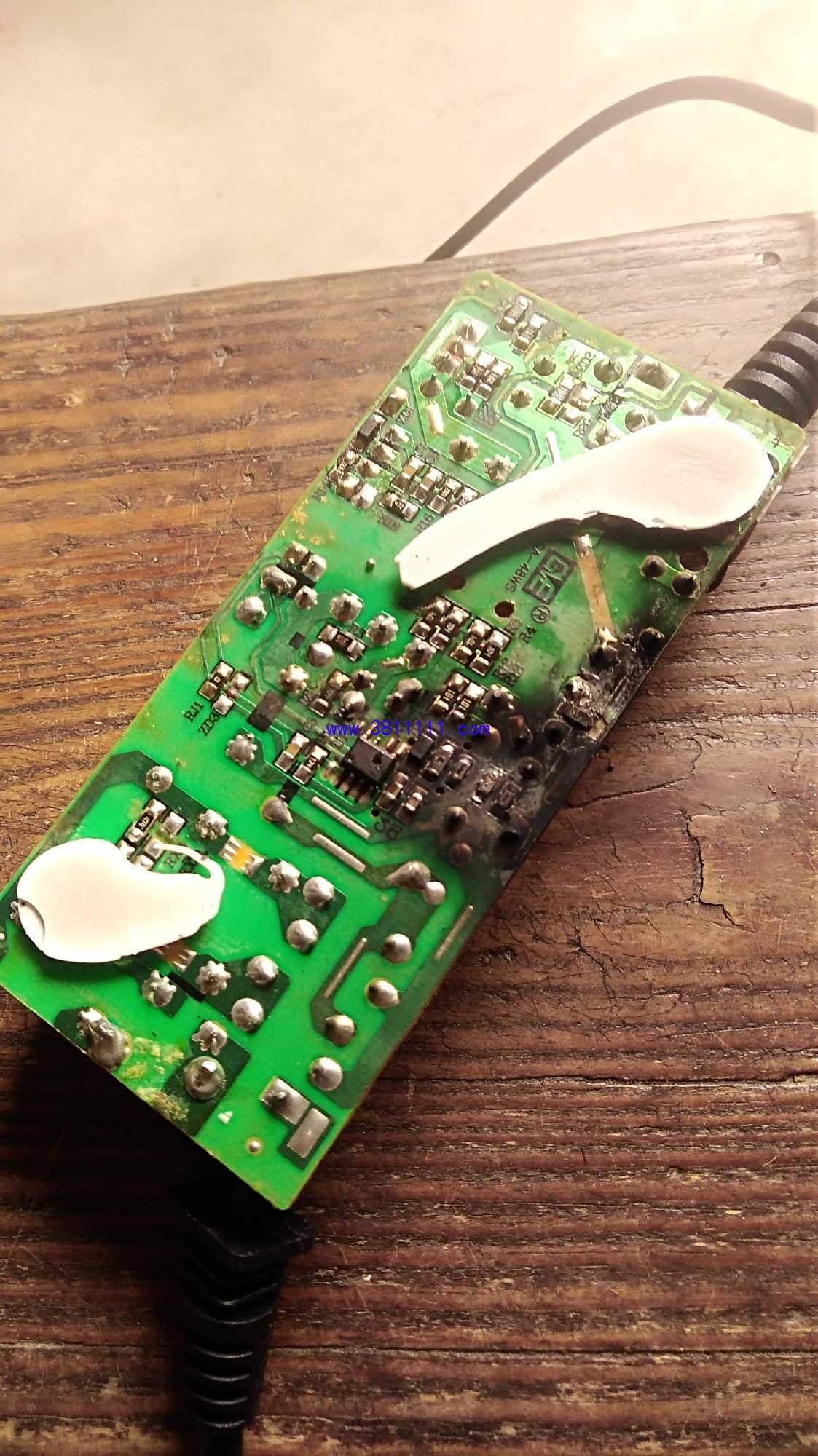

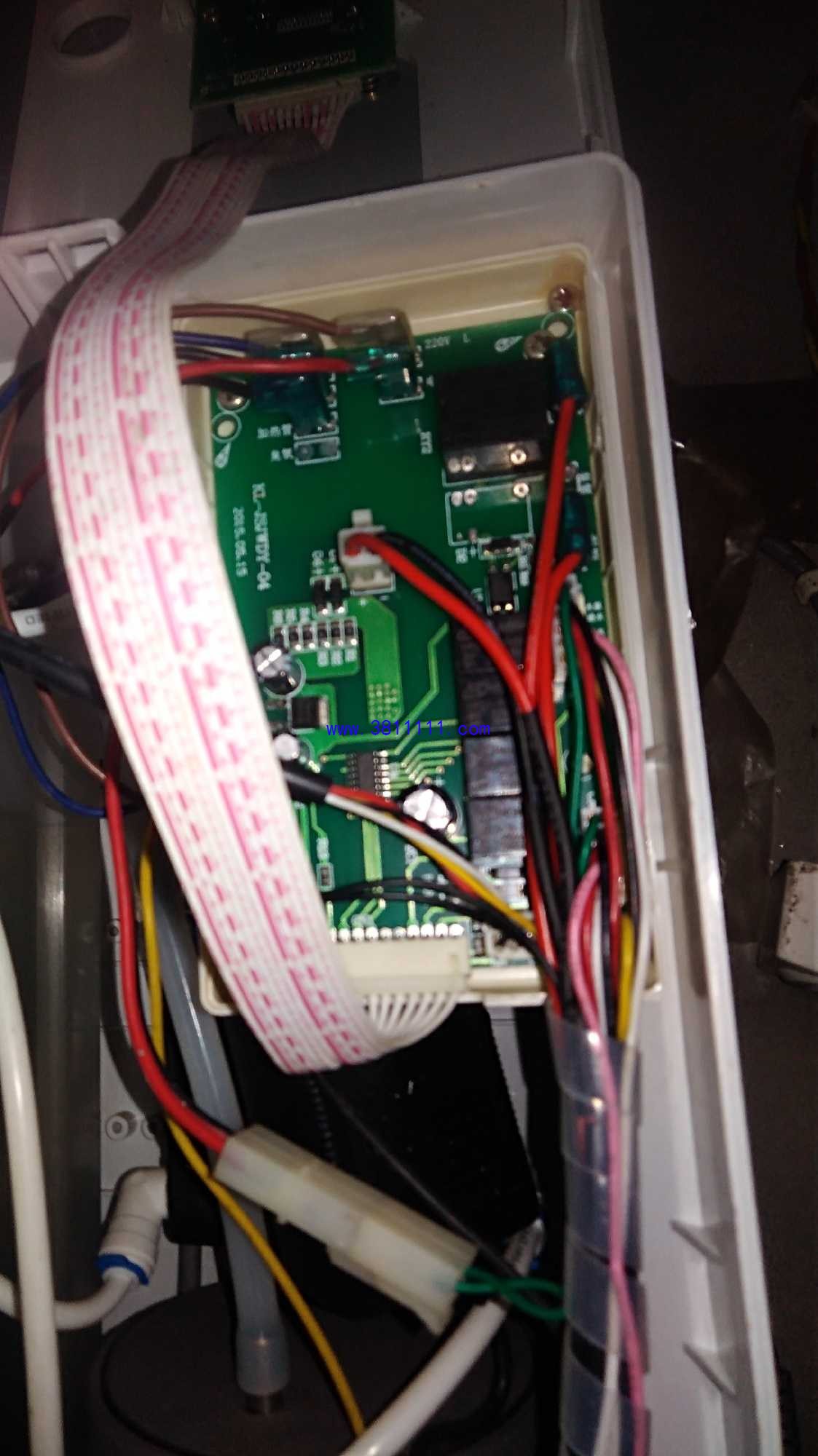

它是通过一个24伏特2安培的电源供电,有几个继电器控制水泵,电磁阀之类的,还有一个24伏特转应该是5伏特的电路供给控制面板开机没反应,直接测24伏特,没有输出,而且输出端是短路状态,直接取下电源费了半天劲撬开一看惊呆了,里面烧的惨不忍睹啊,电源芯片都烧穿了,型号都看不见了。慢慢测量一番,发现后级输出整流的共阴极肖特基二极管击穿短路。电流取样电阻开路,场效应管击穿短路,还有一个电阻已经炸飞啦😄不过大滤波电容还是好的,此情此景,对于我这个新手来说,还是重新买个电源代换得了😊感觉这个电源的做工还是挺不错的,不晓得为啥烧的那么严重。可惜了!








高级维修员

Rank: 4

帖子
52
主题
4
积分
527
在线时间
10 小时
注册时间
2019-5-23
最后登录
2019-7-17
QQ
发表于 2019-6-24 10:14:34 | 显示全部楼层
换的就不叫维修啦
