乐视X60S二次开机灰屏背光亮,无图像故障维修

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
229
主题
206
积分
5652
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-1
发表于 2019-6-23 18:41:57 | 显示全部楼层 |阅读模式
乐视X60S二次开机灰屏背光亮,无图像故障维修

  机器型号:乐视X60S

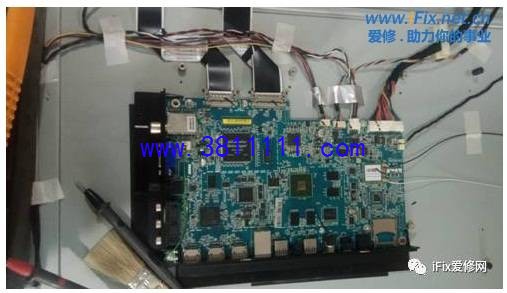

乐视X60S 图1

  芯片方案:高通APQ8064

  故障现象:二次开机灰屏背光亮、无图像,有开机音乐,能遥控开关机。

  维修方法/过程:

  开始拆机,电视太大,其它修理桌都占着,直接在木桌上开拆。

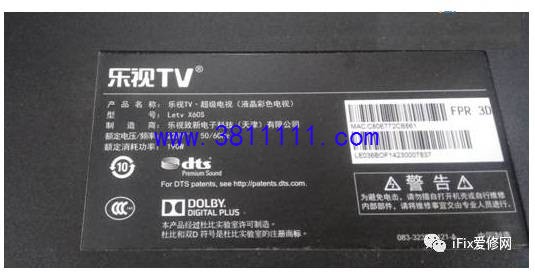

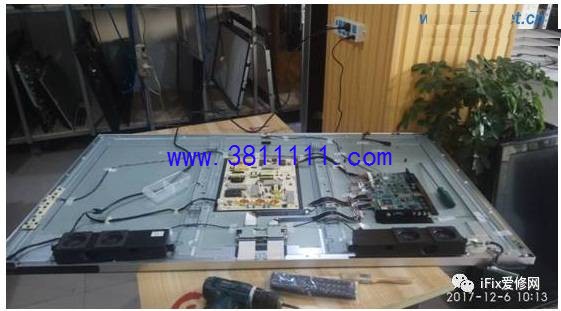

拆机 图2

  灰屏的故障范围比较广屏、逻辑板、屏线、主板都会引起,只有用排除法先把故障范围缩小,才能事半功倍。

  拆机后,首先测屏供电正常,测逻辑板五大供电都有。

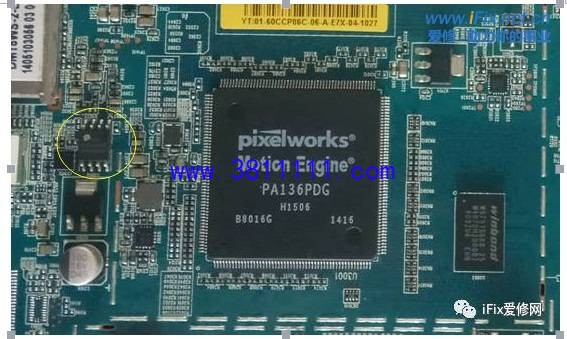

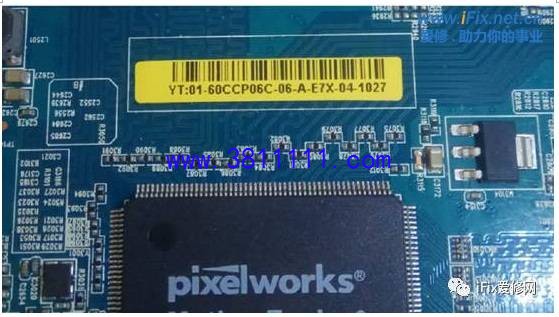

乐视X60S拆机测试 图3

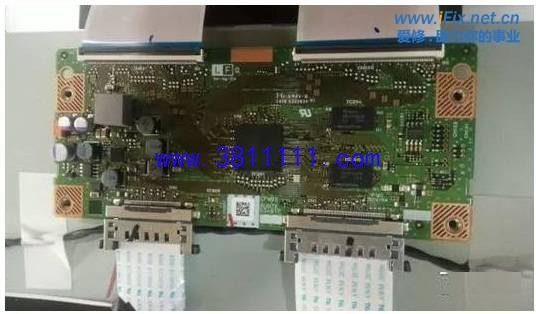

  本屏为120HZ夏普屏,这种屏用一般的通用板不能点屏,本着先易后难原则,先分别断开逻辑板上屏的两个排线试机,故障不变,说明不一定是屏坏。

  由于没有备件可代换试机,于是先测试主板,将主屏线与修机王联机,修机王供电灯亮,无画面显示,本屏为双屏线,怀疑接法有误,请教修机王A沟师傅,师傅说接法对,此机接修机王可以正常显示,于是清洗屏线,试机故障依旧。

  看来不是屏线接触问题,想更换屏线试机,可发现主屏线是异面屏线,只得拿双头同面屏线改装了一个,装上还是涛声依旧。

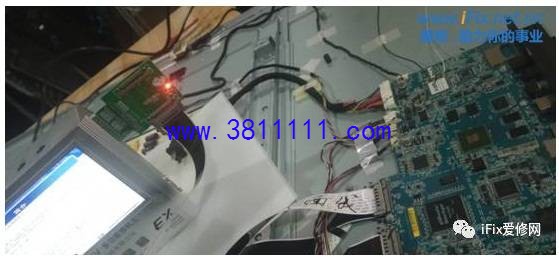

乐视X60S二次开机灰屏背光亮,无图像故障维修 图4

  现在基本上可以判断是主板问题了,但是对屏还是有点不放心,现在只能证明可能是主板故障引起的黑屏,但屏的好坏还不能断定,一机多病的情况还是会有的,安全起见,还得想法点屏试试才保险!

  在备件库转悠时,发现以前拆下的TCL-MS28机芯整套主板,有倍频电路,能点120HZ的屏,找了出来,准备装上试试。

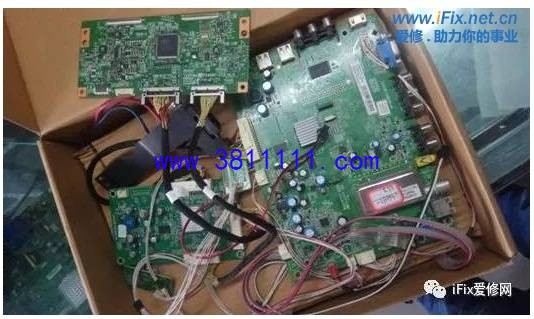

乐视X60S二次开机灰屏背光亮,无图像故障维修 图5

  看屏线接口,供电的方向都是一样的,供电脚也一样,LVDS信号也对应,于是装机试机,开机能出现TCL画面,但是花屏,花屏肯定是屏参不对,因为这板子配的是奇美屏,没拍点屏照片,电视太大,不好翻过来。

  这时证明了屏和逻辑板是好的,现在故障已经能确认缩小至主板和屏线,将原机电路接回,更换新的异面屏线,试机,还是没惊喜,这说明本机的背光亮灰屏现像是由主板故障引起的,应该和屏线没关系。

  此主板的复杂程度远超其它普通主板,最少也要500大洋以上,最贵的1300,换板成本太高,用户和我本人都难以接受,还是老老实实的动手维修吧!

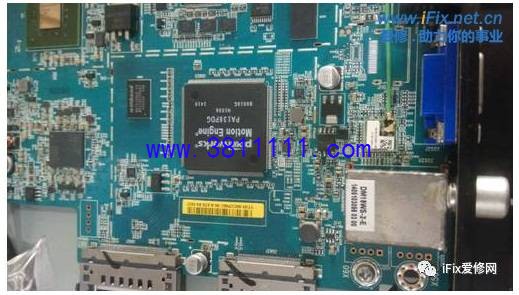

乐视X60S二次开机灰屏背光亮,无图像故障维修 图6

  本着先软后硬的原则,先排除软件,乐视的可以恢复出厂设置,准备先恢复下试试,官方公布的方法为待机状态下(通电后打开电视机械开关),按3、6、9键,然后再按遥控器“确定”键即可,按上面操作,还是灰屏。

  那就刷机,刷机包放入U盘,插入2.0口,升级方法跟恢复出厂设置一样,升级几分钟后广告声音出现,屏还是不亮,看来主程序问题可以排除,于是将故障锁定在倍频电路。

乐视X60S二次开机灰屏背光亮,无图像故障维修 图7

  倍频电路由一个主控,一个DDR,一个外挂25X80存储器为主要部件,由于手上没有倍频数据,只得先查硬件了。

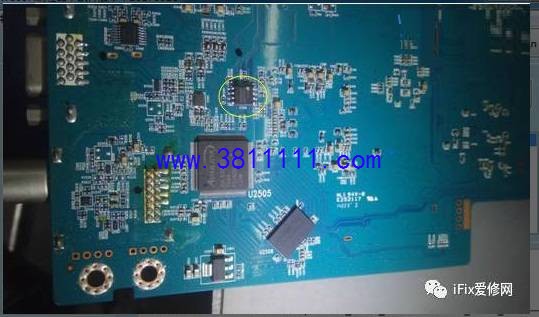

乐视X60S二次开机灰屏背光亮,无图像故障维修 图8

  测倍频电路供电正常,LVDS信号电压基本正常,信号的频率太高,未用示波器测量,关机后测LVDS电阻阻值,如上图,发现R3052的电阻两端的阻值与其它电阻值不同。

  心里窃喜,以为找到了故障,将屏线再次清洗后阻值变正常,试机还是不行,看来还是屏线接触不良引起的电阻阻值变化,再去测DDR电阻排对地阻值,发现也都正常,维修进入死胡同。

  放弃肯定不甘心,求助朋友,他之前修过这个机器,正好有备份个机器的倍频数据,不过当时没记屏型号,不过总比没有强吧,先把原机数据备份,然后把师傅传来的倍频数据刷入。

乐视X60S二次开机灰屏背光亮,无图像故障维修 图9

  再次试机,久违的画面终于出现,联网试机各项功能正常,将自制的异面主屏线与修机王联机,画面也能完美出现,说明之前的判断及维修步骤都是正确有效的。

  至此维修结束,但是此板的引导数据不好找,咨询朋友,此机EMMC备份是否有价值,朋友说有用,有用咱就备份,直接拆了EMMC。

乐视X60S二次开机灰屏背光亮,无图像故障维修 图10

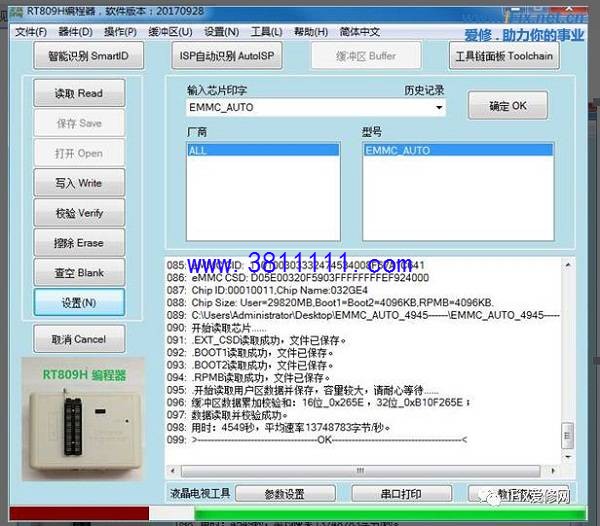

  数据好大,离线读取用了一个多小时,32G的EMMC。


读取数据 图11

  读完后发现倍频板的反面还有一个存储器,虽然不知道是干啥用的,顺手也就一起备份了吧。

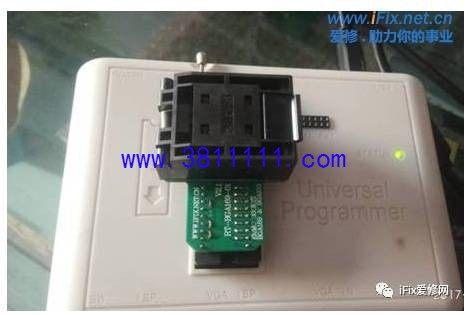

备份存储器 图12

  装机后一切正常!

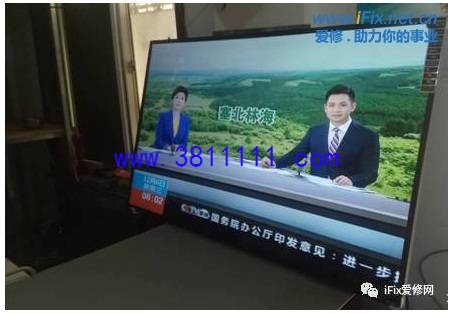

乐视X60S亮机 图13

  总结:数据和经验来源于大家的分享,当你无私帮助别人的时候,别人也会无私的帮助你,没有绝对的高手,三人行必有我师,朋友不厌其烦的帮助。
