原标题  联想Y485 LA-8642P笔记本电脑无法开机故障维修案例

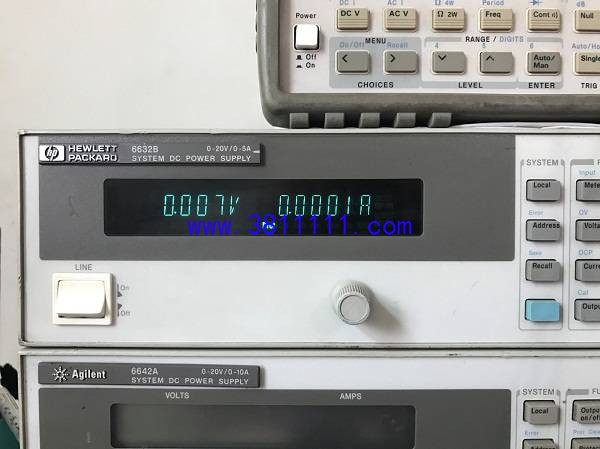

　　从同行现代电脑那里拿来一台联想的笔记本电脑，型号Y485板号 VAQYA LA-8642P Rev 1.0,同行说不通电,拿回工作室接上高精度线性可调电源HP6632B马上保护起来，不装电池也一样，完全看不到待机电流，以为是大短路了。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图1

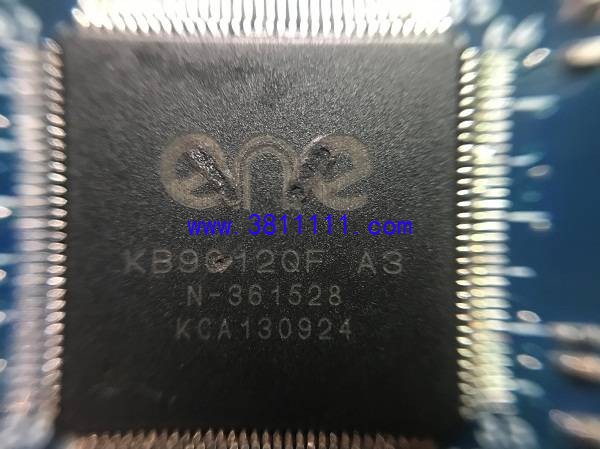

　　用兆信的可调电源显示电流0.006A 表底是0.003A，待机电流0.003A，且可调电源一直不断有咔咔的声音，应该是内部有继电器在动作，我的初步估计是有大短路，由于笔记本电脑主板上充电芯片的保护作用所以瞬间断电，再不断地循环，目测EC KB9012QF A3已经烧穿，其它地方没发现烧的痕迹。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图2

二话不说先列下硬件情况：

联想 Y485
板号 VAQYA LA-8642P Rev 1.0 2013-02-19
AM5750DEC44HL AMD A10-5700M Series 四核
FCH 218-0844012 1334
216-0842036 1329
DDR3L 4G*1 SK hynix 双面8片
三星 1000G
EM=FJ EM FJ RT8205LZQW待机3 5V供电芯片
KB9012QF A3
25Q32FV

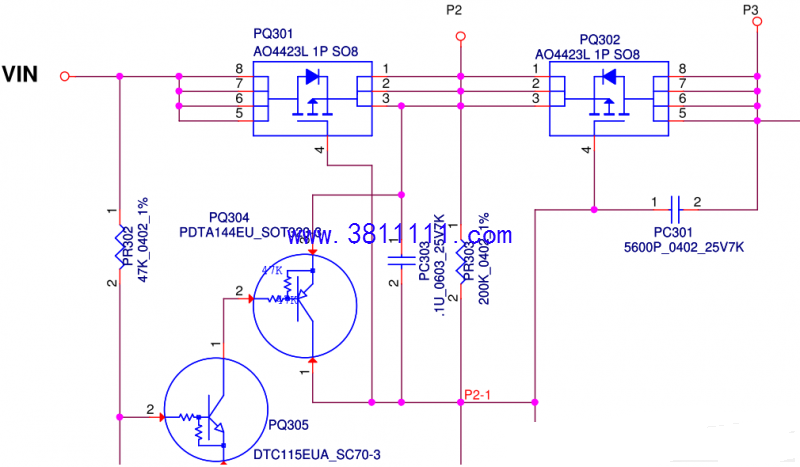

　　19V的电压从第一个隔离管PQ301过去就从19V降到18.5V，管子的G极也是18.5V不导通电压是从体二极管通过的，第二个隔离管PQ302出来就完全被隔离了是0V，两个隔离管的G极受控于相同的信号同样是18.5V，公共点无电压。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图3

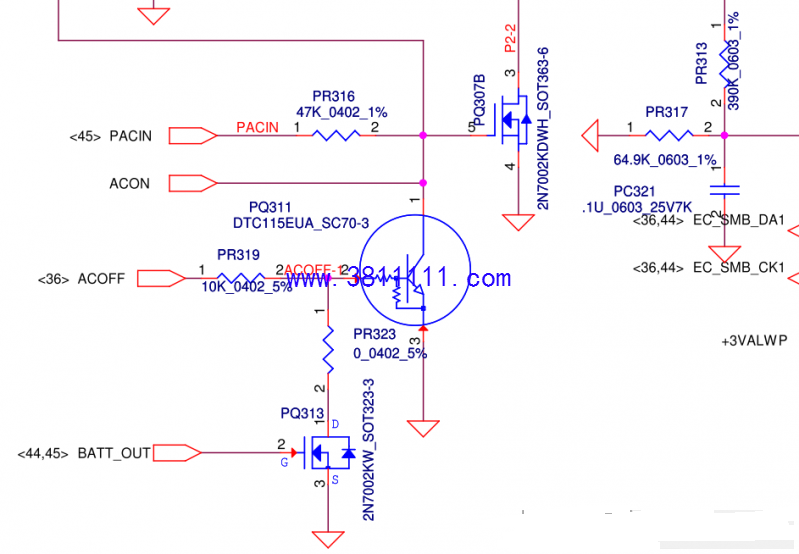

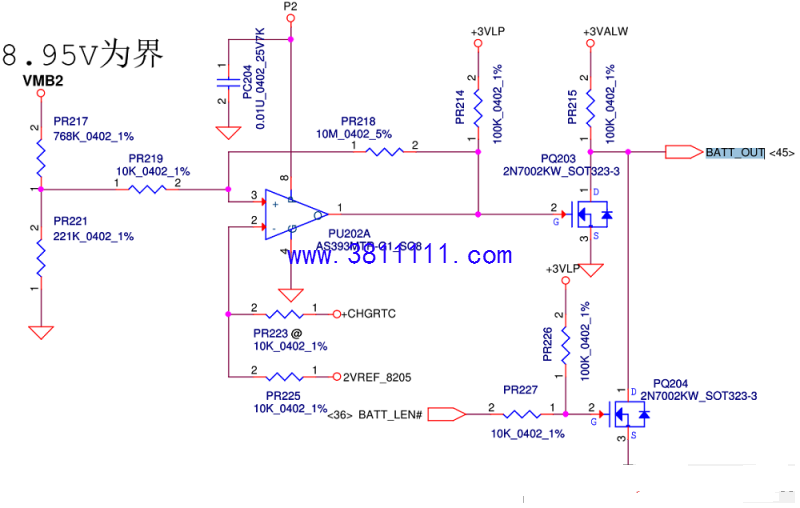

　　要想公共点完全导通，就要满足以下条件：PACIN为高电平或者ACON为高电平，且ACOFF不能为高电平(这个不用查了，电池强行放电校准信号平时一般不使用)，BATT_OUT(电池电压检测信号，只要电池电压不低于8.95V，就不会影响公共点的输出，这个墙头草电路饼哥讲过，我就不再啰嗦了)平时一般是低电平。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图4


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图5

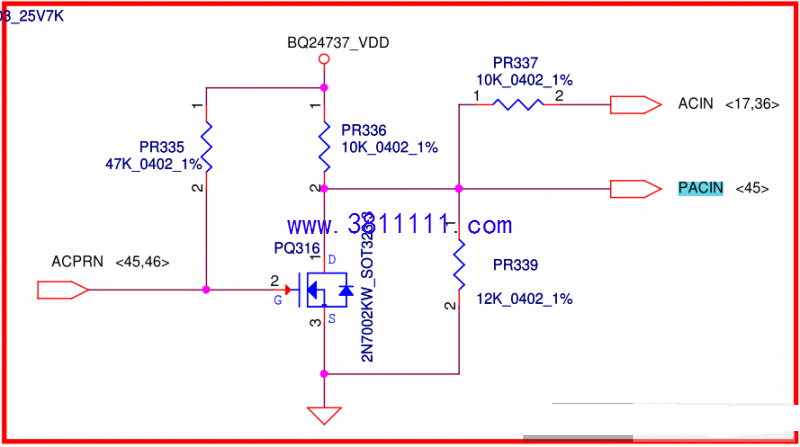

　　了解这些情况后剩下的目标就是主要追查PACIN 和 ACON，PACIN 由ACPRN控制。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图6

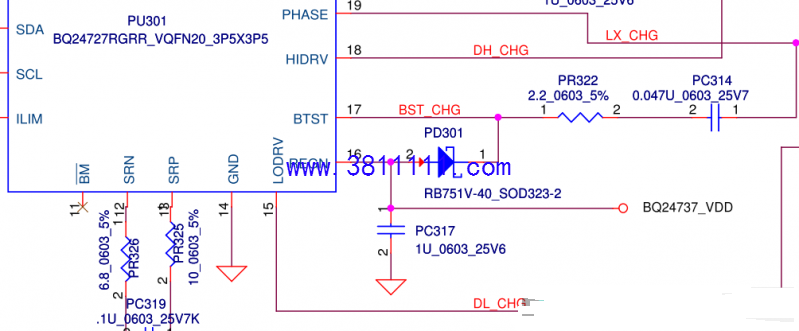

　　ACPRN由PU301 BQ24727的5脚发出，实测6V证明适配器检测不通过，低电平才正常。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图7

　　BQ24737_VDD是芯片的16脚输出，作为PACIN 的上拉。实测6V正常。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图8

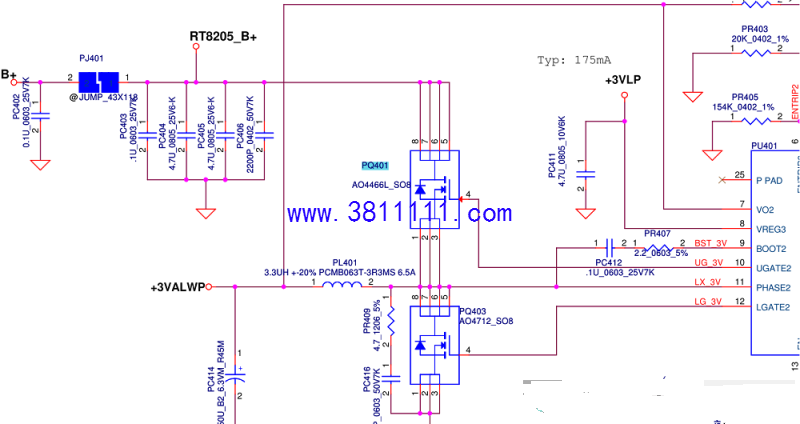

　　20脚VCC 18.5V正常。6脚ACDET 2.7V正常。推测应该是公共点有短路电流过大所以保护起来不输出低电平的ACPRN。一测果然公共点对地只有2欧姆是短路了。拆除PR301(公共点的检流电阻)发现是后端短路，烧机大法来了：不用19V用3.3V来烧机已经可以摸出哪里发烫了，烧机是很灵活的方法，不一定按照19V的公共点电压来切入，3.3V烧机如果是大电流也可以找出发热的元件，尽量用最小的伤害来找出问题的所在，看看是哪里短路了，明显地感到FCH 218-0844012烫手，PQ401(AO4466 AO4466L 10A 30V)烫手，此管是+3VALWP的上管，原来是电压直接冲下来了，桥肯定烧了。+3VALWP去的地方多，烧一片到底到何种程度呢，以后告诉你。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图9

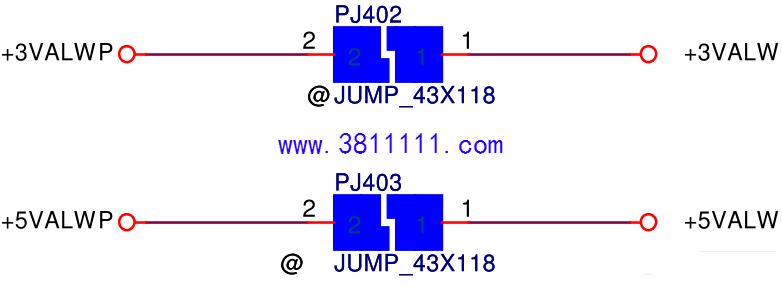

　　拆除PQ401后，装上PR301(公共点的检流电阻)，ACPRN为低电平正常，公共点电压正常了，+3VALWP +5VALWP 都没有。PU401 RT8205LZQW的所有条件全正常，由于+3VALWP后端短路所以断开PJ402。


联想Y485 LA-8642P笔记本电脑无法开机故障维修　图10

　　更换PQ401后测量，不行，+3VALWP +5VALWP还是出不来。换PU401 RT8205，用TPS51125代替，3.3V和5V的PWM输出正常了。示波器测量PQ401和PQ402这两个上管的G极，波形正常可以达到24V左右的波峰，自举部分无问题放心了。

　　前面已经知道FCH 218-0844012烫手的情况了，应该也是造成3.3V短路的原因，换芯片没商量，换后3.3V的部分不短路了。

　　把PJ402连接回来，不触发，应该的，因为EC已经烧爆了，这EC是自带程序的，全新的芯片需要自己烧录程序进去。为了方便我订了个剪板的KB9012QF A3换上去，触发正常了，电流哗哗的直上终于亮机了。这次算是幸运的，上管击穿短路19V直下并没造成大面积的伤害，估计是充电芯片检测到电流过载在毫秒级的时间内关断保护起来。一开始的普通可调电源没显示大电流并不能说明主板无短路，是因为主板保护电路瞬间关断使得低灵敏度的可调电源没感应出来，不过我那个高精度高灵敏的惠普6632B就反映出来了。强大的工具确实对维修是有帮助的，见仁见智吧，各人按自己的实际收入情况适当添加设备，做到理性发烧。
