康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯 无光无声

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
229
主题
206
积分
5652
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-1
发表于 2019-6-23 17:53:15 | 显示全部楼层 |阅读模式

原标题 康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修

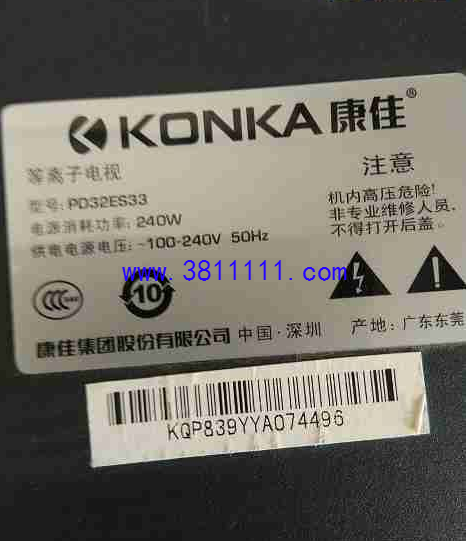

  机器型号:康佳PD32ES33

  故障现象:液晶电视开机红灯亮二次开机变绿灯 无光无声

  维修方法/过程:

  接修一台康佳PD32ES33等离子电视机,故障是液晶电视开机红灯亮二次开机变绿灯 无光无声。

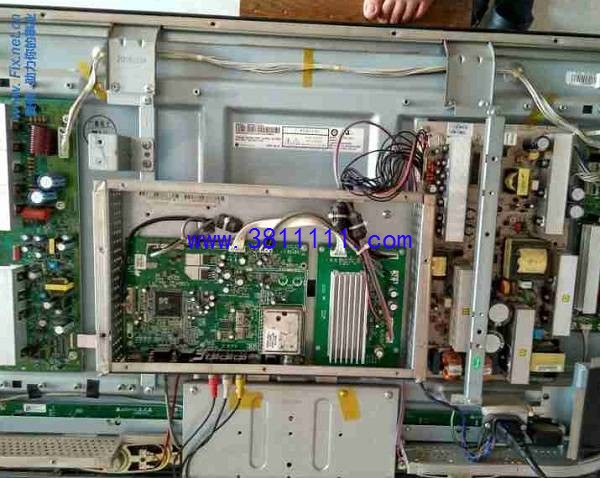

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图1

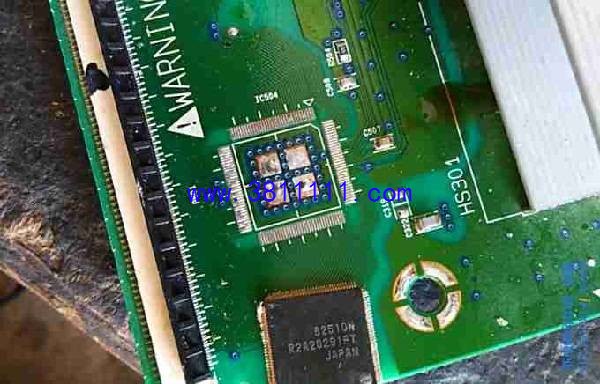

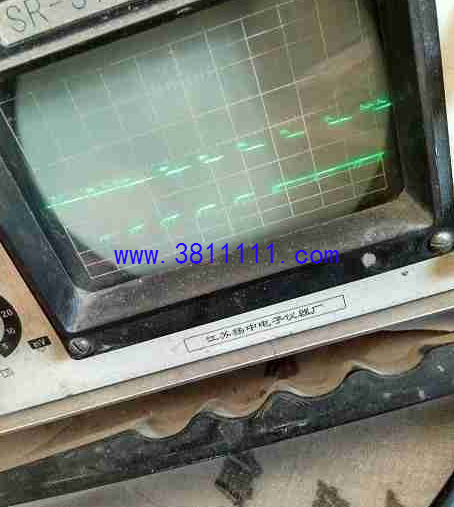

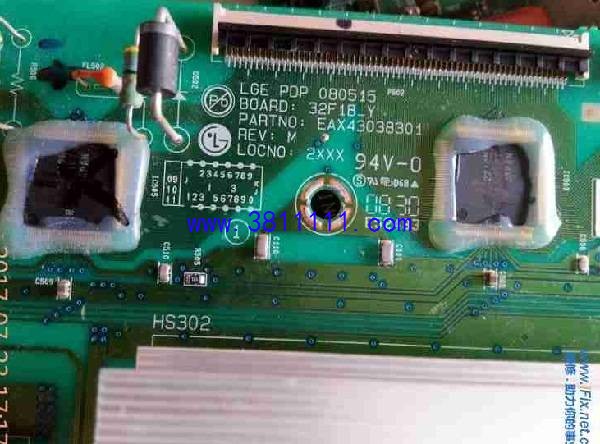

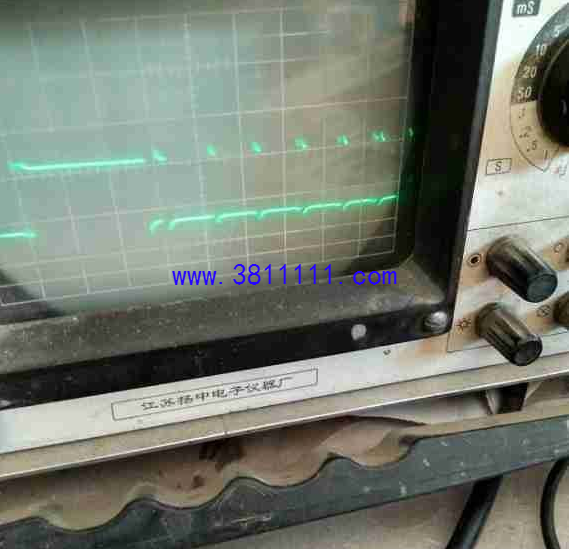

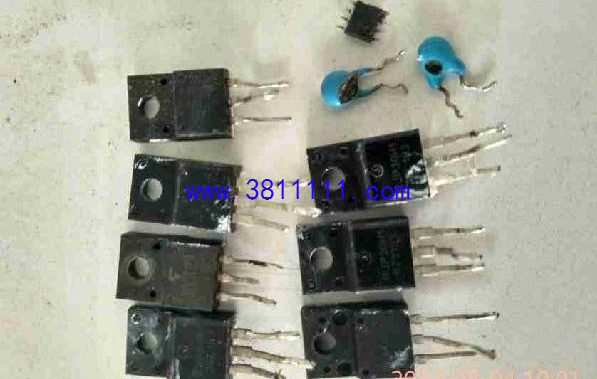

  拆机直测Y Z板发现多管击穿短路,把上面所有损坏的MOS管替换,修等离子示波器是不可缺少的重要,仪器之一,如果没有它很可能走很多湾路或修不好。再用示波器单独测试Y和Z板上激励信号正常后,上机仍无光无声,又仔细测试发现R2A20291有三片短路。

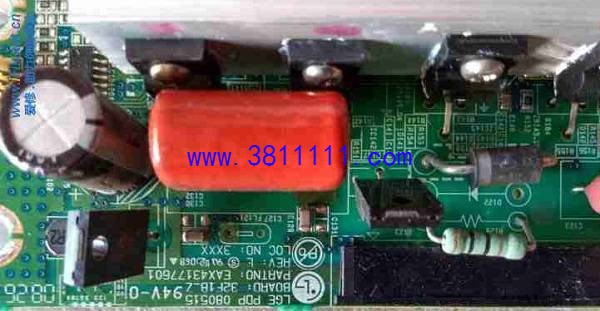

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图2

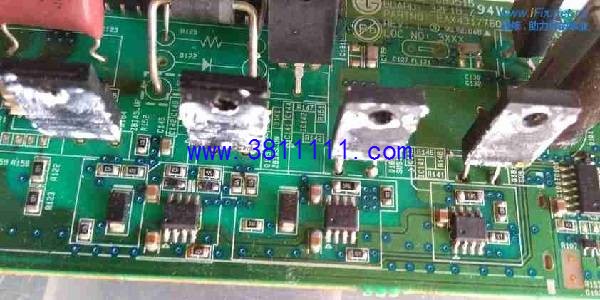

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图3

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图4

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图5

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图6

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图7

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图8

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图9

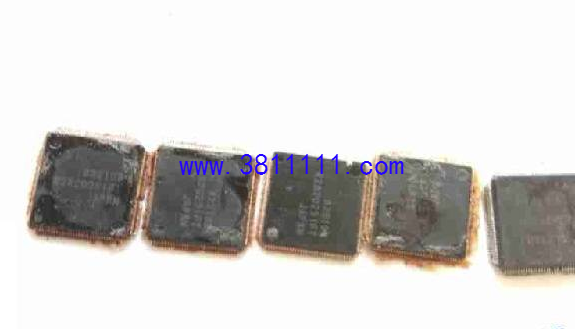

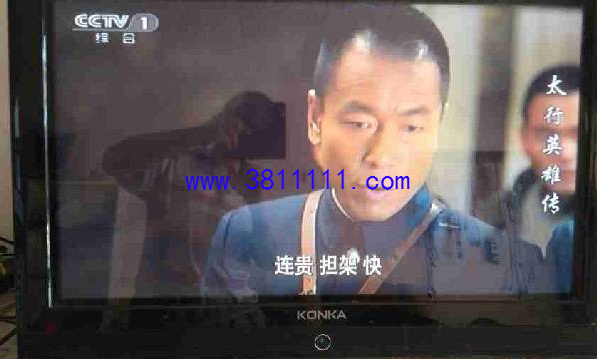

  于是从其它旧板上拆下五片备用,仔细焊接并,清洗PCB板后,再上机试久违的画面<康佳>LOGO终于出现,插上AV信号展现在面前的是鲜艳的色彩和悦耳的伴音,至此,康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修修复,有不正之处请高手们指正。


康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图10

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图11

康佳PD32ES33液晶电视开机红灯亮二次开机变绿灯多故障维修 图12

机器修复后把数据也做了备份分享给大家:

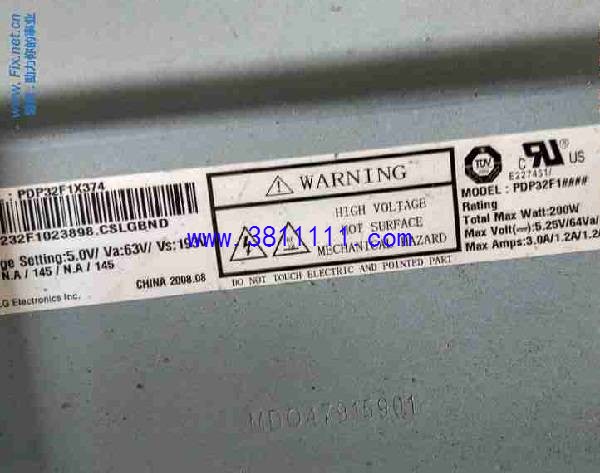

康佳等离子PD32ES33 主板35011447屏LG-PDP32F1#### JT1199备份 胡.rar 这里下载http://www.bjjdwx.com/page-244364.html

12.png 转自北京家电维修网http://www.bjjdwx.com/thread-372951-1-1.html
