原标题 创维47L20HF液晶电视灰屏故障维修案例


  机器型号:创维47L20HF

  故障现象:液晶电视灰屏

维修方法/过程:

  收废品的拉了几台液晶电视给我,其中一台外表很脏,但屏看了好几遍都没发现问题就留下了。通电背光亮屏幕无字符呈现灰青色,液晶电视灰屏。

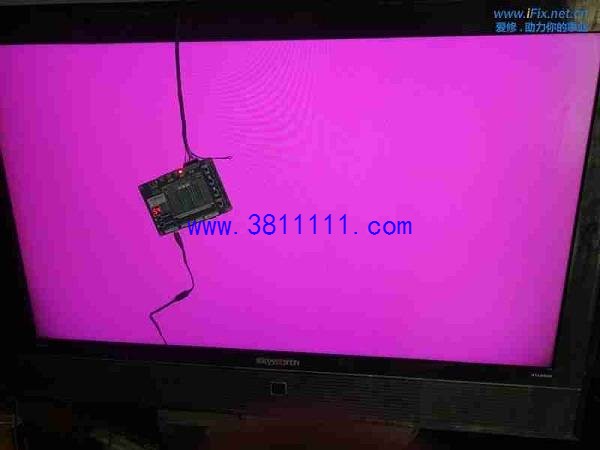

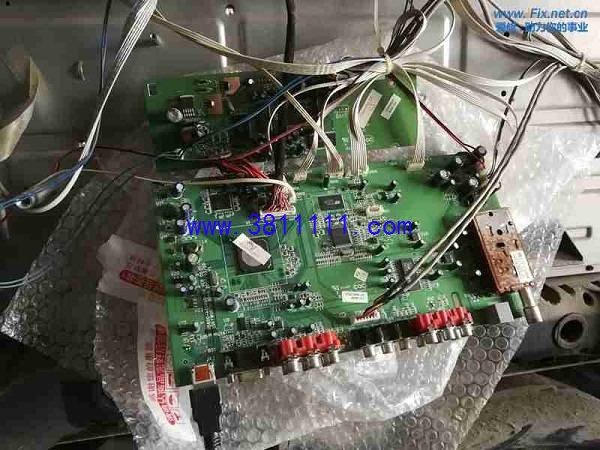

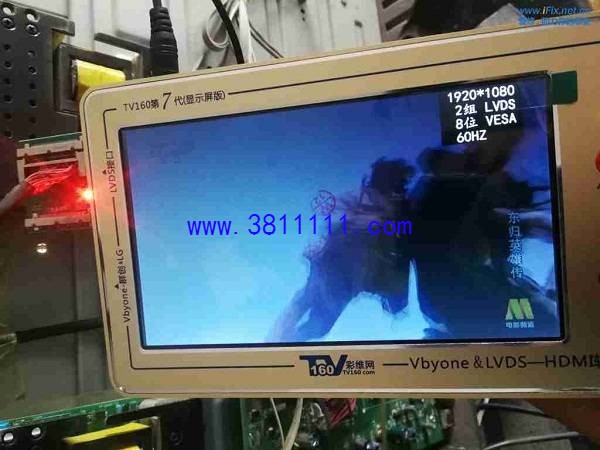

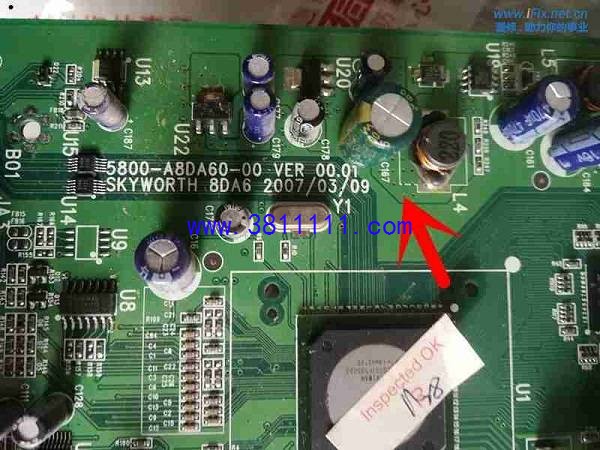

  拆机,看主板还有生锈地方,看样子淋过水,感觉买亏了,于是决定先用工具测试一下主板和屏,如果坏的太严重就不修它了。先测了下屏线已有12V供电,直接用工具测试主板,转接小板指示灯虽然亮但无图像显示,再点屏,屏竟然是正常的,这下修机的动力提升好多倍!测电源给主板供电各电压完全正常,主板问题无疑了,测主板L4电感上电压为1.4V,更换旁边的C167电容电压恢复到1.2V,再试机图像已正常!

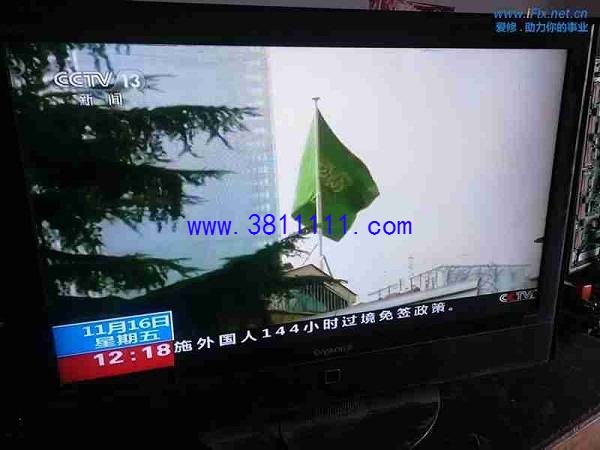

  至此,创维47L20HF液晶电视灰屏故障修复。





转自IFIX
