联想LXB-L15型38厘米液晶显示器维修故障判断方法步骤

[复制链接]

初级技师

Rank: 5Rank: 5

帖子
50
主题
5
积分
665
在线时间
17 小时
注册时间
2013-10-11
最后登录
2019-8-7
发表于 2019-5-28 16:34:25 | 显示全部楼层 |阅读模式
一、液晶显示器常见故障现象
1、电源
由于解码板需要的供电电压都比较低,所以对电源的滤波效果要求比较高。时间用长的一些机子刚开机一亮即灭,或者是平时开机工作时画面轻微的忽明忽暗,有时能开机有时不能开机,就极有可能是电源供电不足造成,这些故障在单独电源盒供电只需代换试一试就很容易解决,如果是内置供电那就需拆机检查,主查滤波电路,只要是靠近发热元件的都应该是首换对象。也可用外接电源并上去试,因为12V和5V很容易做到。
2、高压板(灯管和高压板一起来讲)
首先高压板供电良好也是至关重要,高压板坏的典型故障就是开机指示灯亮,能够控制,主机不亮或者一亮即灭。若是灯管坏(应该说多灯的显示屏不可能一起坏,一般只是坏一根),故障也是一亮即灭。这样就给维修人员造成一些障碍,不知道到底是灯管坏还是高压板坏,所以我建议维修人员自备一个单灯的高压驱动板,在维修时可以单独用电源驱动板,把每一根灯管都试一遍,一灯两线,两灯四线,四灯八线。。。都很好接,只需接其中两根一样的线就可。四灯六线的取两根同颜色的粗线接上可以试。基本上不管灯管大小全部都可以试出灯管的好坏,我从12寸到3X寸都试过。
判断完灯管后就可以检查高压板了,如果是单块高压板,我建议直接换整块,价格便宜且省事。如果是和电源一体,首查高压板供电保险,再查振荡三极管、二极管,其实上面零件很少,可以用表逐个全测一遍也花不了几分钟,有的用振荡IC都不是怎么好买,激励IC一般很少坏,我修了很多只是碰到一、二例。当然在对整合式高压板无计可施的时候可以用单独的高压板代替,只要空间允许。
3、解码板
解码板坏的几率也是比较大,一般冬天坏的多。都是由于使用者身上的静电在触摸接键的时候导致解码板损坏,好的液晶在按键上就有放电脚,并加了几层屏蔽,维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替,这样就留下了隐患。解码芯片的损坏率和MCU的损坏率基本相等,GM系列解码芯片基本上都是键控对地漏电,如果遇到这种系列的芯片,键控脚3.3V电压被拉圬,更换按键无效,直接换芯片OK(这种芯片也比较好买,只是价格昂贵与整体代换解码板价格相当)。再就是MCU本身很好坏,都是数据损坏,还有一些EP-ROM数据损坏也与此类似。还有一些机子换了MCU会好,但维持时间不长,在更换主机刷新频率或更换显卡时极有可能又坏,那就是设计有问题,建议更换解码板(比如三星510N,510V,710N,710T,710V等其他品牌)。
4 、屏
一般维修的机会都不大,因为一般都是硬伤导致,能换的就是灯管和膜及背板上的芯片和管子
二、液晶显示器维修的一般判断方法
1、显示器整机无电
这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些。
不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动,这部分其实原理也比较简单,就是通过键控板到cpu,再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2、显示屏亮一下就不亮了,但是电源指示灯常亮。
这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是“斜视”。 检修的要点是对比修理法。
因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。
3、屏幕亮线或者是暗线
这种问题,一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题 ,暗线一般是屏的本体有漏电,以上两种问题基本上就是给机器判了死刑了,没有维修价值的,因为一块屏的价格太高了。
4、花屏或者是白屏
这种问题一般是屏的驱动电压出了问题,如果是屏的驱动电路在主板,那么应该是主板的故障,如果屏的驱动电路在液晶屏上,一般情况下屏就应该换了,维修的风险很大的。
5、偏色故障
一般可以进入维修调整模式进行调整。
6、其它相对少见的故障
干扰:在不同的工作模式下,液晶显示器有可能出现一些干扰,大部分是正常现象,有少数是电路上带来的。因为,液晶显示器的特殊生产工艺,造成了只有在标准的工作模式下检测到的问题才能够算是故障。、
三、维修实例

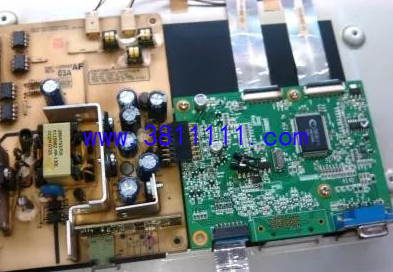

一台联想LXB-L15型38厘米液晶显示器,故障现象为通电开机无任何反应,有时可开机,但闪一下后便又无任何显示。 首先从液晶显示器的结构原理上进行分析:液晶显示器在结构上主要由为整机供电的开关电源电路、高压背光电路、控制电路、视频信号处理电路、液晶显示驱动电路及液晶显示屏等部分组成。一般情况下,开关电源电路及高压背光电路为各自独立的单元电路板,而控制电路,视频信号处理电路及液晶显示驱动电路往往组合在一块较大的电路板上(即显示器主板),从而大大减少了各电路相互间的连接导线,提高了电路的可靠性。 从该液晶显示器的故障现象看,显示器有时开机能闪一下,而后无任何显示,可能为主板或高压背光电路不良而处于保护状态,也可能为开关电源带载能力下降或不能正常起振等原因造成的。那么,哪部分出了问题呢?总结以往经验,在曾修过的数台液晶显示器中,电源故障较多。于是我决定先从该液晶显示器的电源供电入手。 打开该液晶显示器电源部分,发现为+5V和+12V两组输出,通过接插件给液晶显示器供电,其中12V输出的两只滤波电容C22和C23(均为1000uf/16v)外观上顶部均有鼓包,而5V输出的两只滤波电容C6和C8(均为1000uf/10v)的外观无异常现象,由此看来, 故障可能是电源引起的。因12V滤波电容C22和C23顶部均出现鼓包,心里想,肯定是C22、C23损坏所致,更换C22和C23后,带假负载通电检测12V和5V电压,发现12V电压高达16V,而5V电压仅为4V左右,且经过几秒中后,12V电压为零,同时电源发出间歇性响声,估计电源输出有短路的地方。 经检测发现12V输出的限压保护稳压管ZD1(15v)已击穿短路,更换ZD1后,12V输出短路排除了。然后又分别对12V稳压反馈电阻R22、R10、R11及12V整流管D4、光电耦合器U2(L0216)和三端基准电压U3(TL431)等进行检测,均未发现异常,于是带假负载通电检测12V和5V输出,发现12V电压仍高达16V,而5V电压仍为4V左右,且经过几秒钟后,+12电压又为零,又出现了以上现象,一时维修陷入了困境。 那么是什么原因导致以上现象呢?难道是开关模块U1(TOP246Y)损坏了?但经分析,U1损坏的可能性不大,于是换了个思路,本着试试看的态度,将没有鼓包的两只5V输出电容C6及C8(均为1000uf/10v)取下,用电容表测量其容量,发现C6容量仅为150uf,C8容量也下降为760uf。更换C6、C8及ZD1后,带假负载通电检测12V及5V输出均正常,联好该液晶显示器与主机箱间的视频线及电源线,通电开机显示器工作正常,考机两、三个小时后,测量该液晶显示器12V与5V供电,均稳定正常。交付用户使用至今(三个多月)未出现任何异常现象。 本次维修的经验教训是:不能图省事,仅从器件的外观表现就确定元器件的好坏,尤其是电容器(因电容器损坏大多会鼓包或漏液),否则会走很多弯路,浪费比较多的维修时间。
明基液晶好几个型号,都有类似的通病,就是开机指示灯亮,屏不显示,故障原因:高压板电路故障。
一是开关管C5707至少有一只坏
二是降压型开关管(可以用9640代的,可也以用J512代)
三是保险断
解决办法:一般把坏的零件换掉即可,C5707要是没有,也可以用D882/C5694代
效果:一般情况下都能解决好。返修的很少,代用过程中,发现用D882比原配的C5707要好些,因为C5707有返修,而D882没有返修。
