海信LED32K20JD液晶电视AIC2862-5坏红灯亮不开机

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-5-26 15:41:58 | 显示全部楼层 |阅读模式
原标题 海信LED32K20JD液晶电视红灯亮不开机故障维修案例

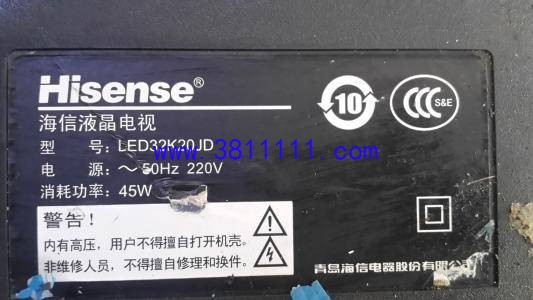

  机器型号:海信LED32K20JD

  故障现象:液晶电视红灯亮不开机

维修方法/过程:

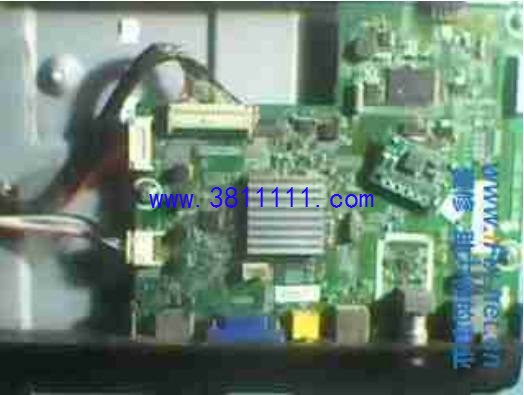

  接修一台海信LED32K20JD电源5338板,主板5340板。故障为液晶电视红灯亮不开机。

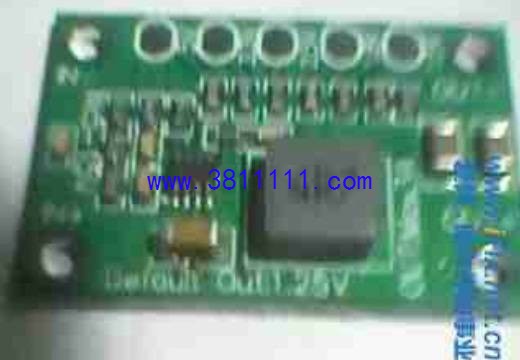

  测量电源板有12V输出,反复按遥控开机键主板输入电源板的开机信号电压为零,故障在主板,测量N8[DC-DC转换块AIC2862-5]时发现有12V输入无1.26V输出,CPU内核1.26V无供电是故障根源,测输出端对地电阻[RX1档]大于5欧没短路,因手头没有AIC2862-5,用DC-DC模块代换成功,付出就有收获。写出与大家分享。
165318gunuiox2nz57b3kb.jpg.thumb.jpg 165318hvoconccini6nw2e.jpg.thumb.jpg 165318jw567hi07cd7xise.jpg.thumb.jpg 转自爱修

管理监察

小小学徒工

Rank: 8Rank: 8

帖子
1479
主题
79
积分
10479
在线时间
166 小时
注册时间
2009-3-3
最后登录
2019-8-18

终身成就常驻居民贡献勋章最佳版主

QQ
发表于 2019-5-26 17:05:27 | 显示全部楼层
赞一个~ 白猫黑猫抓住耗子就是好猫!
技术虽有高低之分,但是人格没有贵贱之别!
