苹果iPhone6 Plus手机不触摸维修案例
故障分析:
此机为二修机,据客户描述触摸故障同行修过2次,每次修好后用一两天故障依旧。于是拆机检查,上家更换过黑白触摸、显示电源、包括同步信号飞线到黑触摸M1,并未解决触摸故障。
我的维修思路:以扣屏开机测白触摸5.1V电压为切入点,实测电压5.1V只有1.8V为异常,说明5.1V供电不正常引起的无触摸(5.1V供电由显示IC提供,当CPU通过SPI总线正常读取到白触摸的存在必须有开启5.1V供电)。然而测到有1.8V,说明已经检测到白触摸,只要修出5.1V就可以正常使用。电压偏低有三种可能:供电不足引起的,更换过显示说明已经无关;负载过大,5.1V只供白触摸,已更换过说明无关;供电产生自举升压不足引起的。

解决方案:

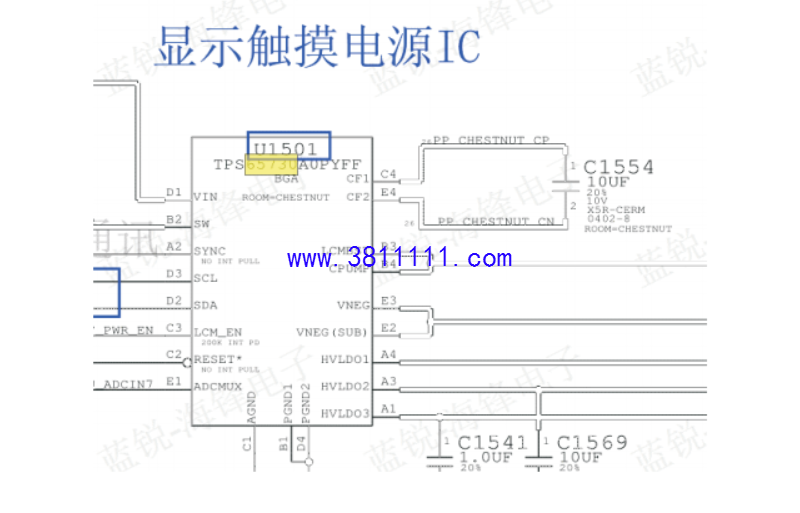

此机故障关键是显示供电IC、自举升压电容C1554阻值不正常。只有动板子了,风枪一吹电容值就会变为正常,5.1V电压即上升至3.5V触摸虽然可以使用但经常性失灵,灭屏重新唤醒又可触摸,更换C1554完美解决。符合客户描述故障(C1554若击穿还会导致扣屏开机大电流无显示,这次表现为非击穿状态)。
