苹果iPhone5S手机暗屏维修一例
客户描述:
维修过程:
根据客户的描述,手机故障定位在暗屏这块。客户说有提示声音电话也能响,但屏幕是黑的,其实这种黑不是看不到东西,拿手电筒照着往里边看是可以看到图像的。

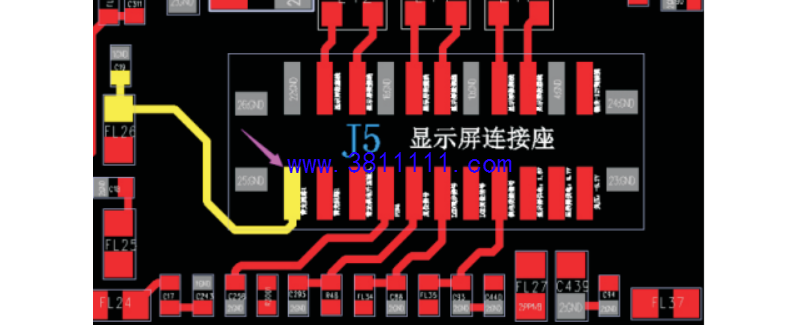

屏幕的图像显示和亮度是在一个接口座上的,拆机测试显示座子的阻值就能判断一部分问题。经过测量发现显示座的背光回路有问题,阻值无穷大。正常主板是有数值的,600左右。这个引脚是通过一个电感连接到背光IC的,背光IC通过这个反馈脚来调节显示的亮度。
   2.jpg 3.jpg

测量线路上的元件没有问题,更换背光IC。

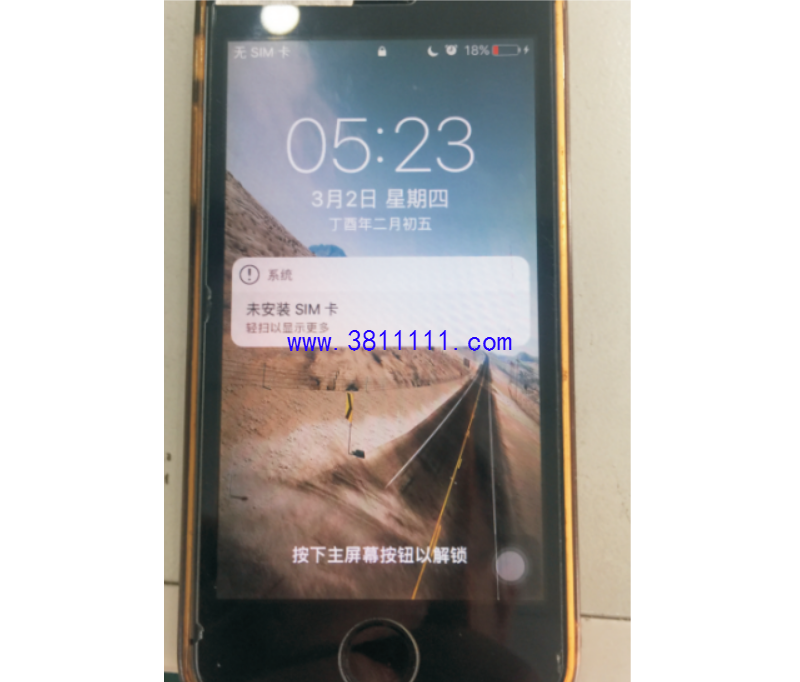

更换芯片后再测量接口阻值,阻值恢复正常,接屏测试,OK!
