苹果iPhone5S蓝屏重启,刷机报错14维修一例

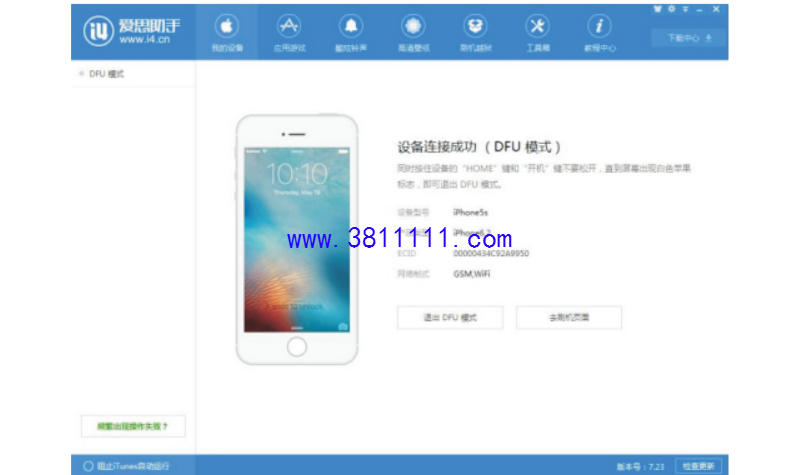

陕西的客户给我发来了一台5S,描述的故障是蓝屏重启,针对这种状况我们要做到具体问题具体分析。引起5S蓝屏重启的故障涉及U2(USB充电管)、逻辑码片、硬盘。首先手机连接电脑进入DFU模式,爱思助手显示手机连接正常,我们可以暂时排除U2故障。
打开iTunes刷机,在写入硬盘数据验证时报错14,确认为逻辑码片故障,而非硬盘故障,硬盘有异常刷机一般会报错9、40。

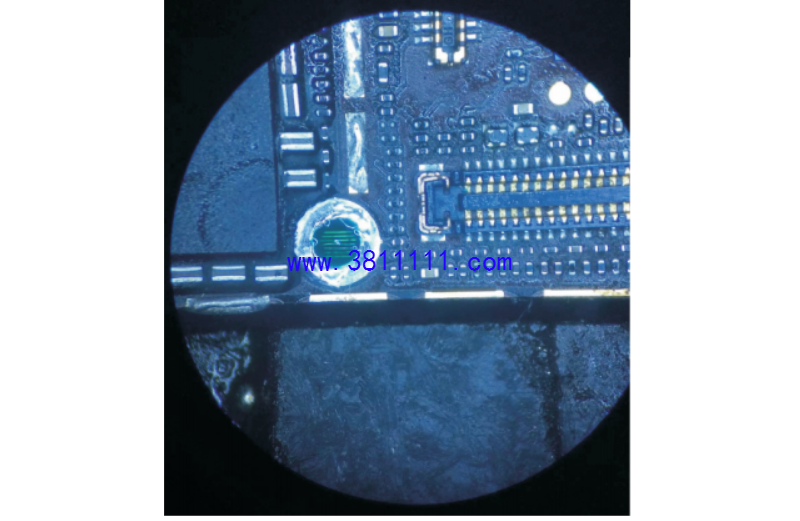

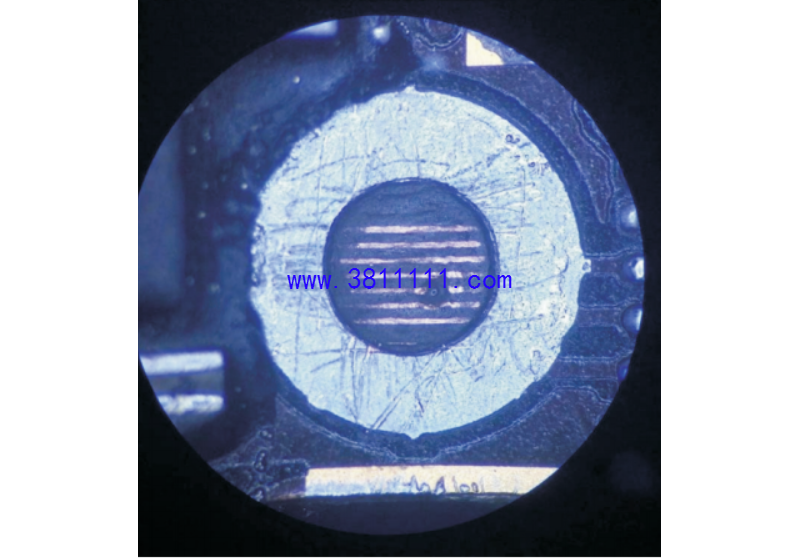

拆下逻辑码片测量对地阻值发现通CPU的I2C_SDA没有阻值,判断为螺丝孔断线引起的!拆下螺丝柱用手术刀轻轻刮开PCB板层,在显微镜下清晰的看到有两条线路已经断开了!
一条是通音量键,一条是通逻辑码片,飞好线,涂上绿油,用紫外线灯固化,再次测量逻辑码片,阻值正常。
然后把逻辑码片装回去。
连接电脑刷机顺利通过。

至此,iPhone5S蓝屏重启完美解决!
