苹果iPhone7 Plus手机不开机故障维修

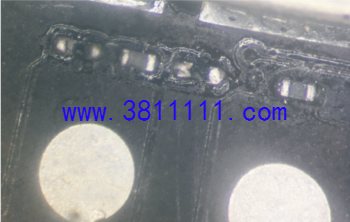

客户送修一台iPhone7P,描述的故障是机器之前扩过容,中途进过水,正常使用一周后不开机。拆机接可调电源主板大短路,检查主板发现有电容已经腐蚀。 81.jpg 82.jpg

腐蚀的电容为主供电滤波电容,把腐蚀电电容去除接电短路故障排除。触发后定电流40mA,联接电脑为DFU模式。

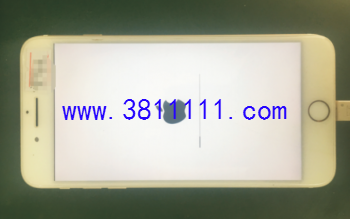

iTunes刷机亮白苹果出进度条不走报错40,第一反应怀疑硬盘虚焊了,因为此机之前扩过容,加焊硬盘故障依旧。测量硬盘供电全部满足,更换一块测机硬盘后还是一样,测量焊盘对地值发现第M6脚阻值异常,此脚正常阻值在1300左右,但是现在阻值只有36,查看图纸,M6脚连到外部下拉电阻。
怀疑电阻损坏,重新更换电阻并装回硬盘。
重新刷机,iTunes不再报错,维修结束。
