苹果iPhone6 Plus手机无触摸花屏故障维修
手机开机花屏,而且无触摸。可以看点手机上有类似斑马线的条纹,这种条纹多半是屏幕-
5.7V供电异常导致的,而一5.7V是由显示供电芯片输出,供电给黑触摸的。也就是说,问题有可能出现在显示升压芯片,或者黑触摸芯片上。

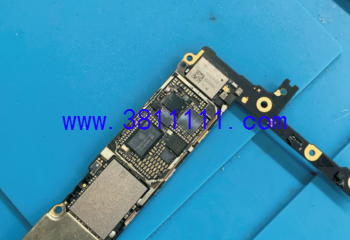

第一步依然是排除外配,更换屏幕故障依旧。确定是主板问题,就开始排查,拆下主板发现是二修机,黑触摸有被焊接过的痕迹。既然焊接过,先排查是否是黑触摸的问题,拆下黑触摸。
拆下之后发现图中所标记的位置竟然连锡了,问题找到,拖平焊盘,更换黑触摸芯片后装机测试。
斑马线消失,触也正常,维修结束。
