苹果iPhone6 Plus手机耗电快故障维修

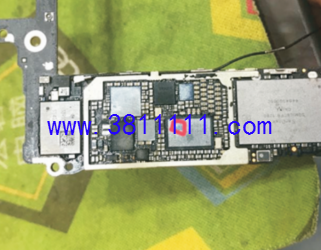

一台iPhone6Plus,客户反映手机电池消耗特别快,接电脑用爱思测电池寿命还在80%以上,不应该是电池的问题。拆板测试,单板加电250mA起跳,再拆其它排线,看主板换过触摸IC,U2部分也动过,一般这种情况我都会把U2拿下来进行测试。
拆U2加电正常,80mA左右起动电压,这台机子问题不是出在U2上面。打了一遍U2板底阻值没找到问题,加电开机大电源IC发烫,机器能开机,这种情况电源IC基本没有问题。用老方法先把电源熏上松香,再次加电测试可以看出来哪个区域最先发热。
查图纸,把电源这个区域相通的点都找出来进行测试,测试完好。
找到这条线路短路了,考虑到机子换过触摸IC,可能碰到这个两元件了,拆出来测试还是短路。
再看图纸发现触摸背面还有几个小元件也是这种线路上的,依次拆出后发现问题。
电容C1100底脚连锡,处理好底脚后加电试机电流正常,补上拆出的元件开机测试电池消耗恢复正常。像这样的故障很少见,当遇到二修机处理故障一定要结合之前维修过的地方来进行排查。
