苹果iPhone6左边螺丝柱子断线维修

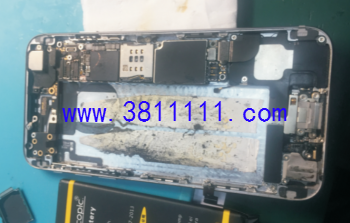

客户说自己换电池把电池戳爆炸了,然后手机就开不机了。打开一看有烧坏的痕迹,主板外表还好,夹电源表看电流是可以开机的但不显示,换了个屏测了下还是不显示,开始排查主板。
测显示座J2019对地阻值,发现14脚没有,顺着这条线路查发现直通CPU。

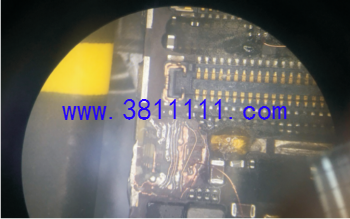

肯定是左边螺丝柱打穿了,拆开一看果不其然,刮开螺丝柱飞线。

飞好后装机测试,一切正常。
185847ejupim81mhznp3ix.png.thumb.jpg 185915df6iaa7w8fttsihi.png.thumb.jpg
