iPhone X后摄像头座子掉点处理过程
同行拆后摄像头时座子掉点,没处理好。显微镜下观察,看到焊盘有些都是还没化就拆下的,不知道是拆掉点还是摔坏的,板子有点变形。先把J3900后摄像头座子焊盘处理一遍,拖平上锡,然后再飞线。

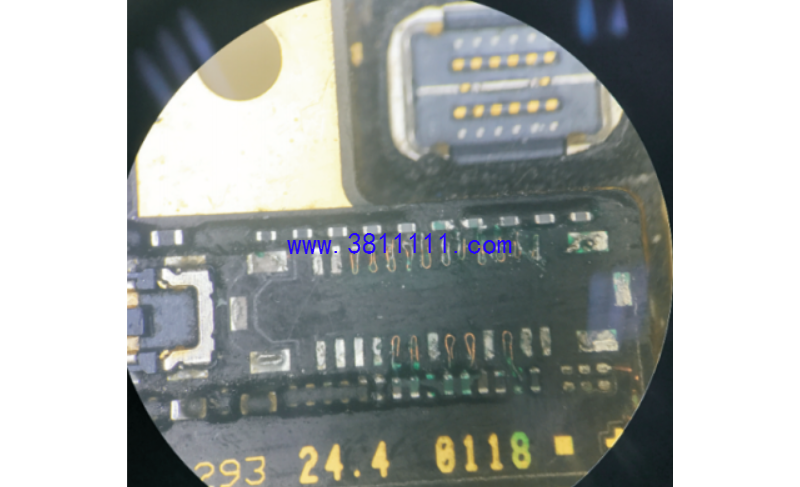

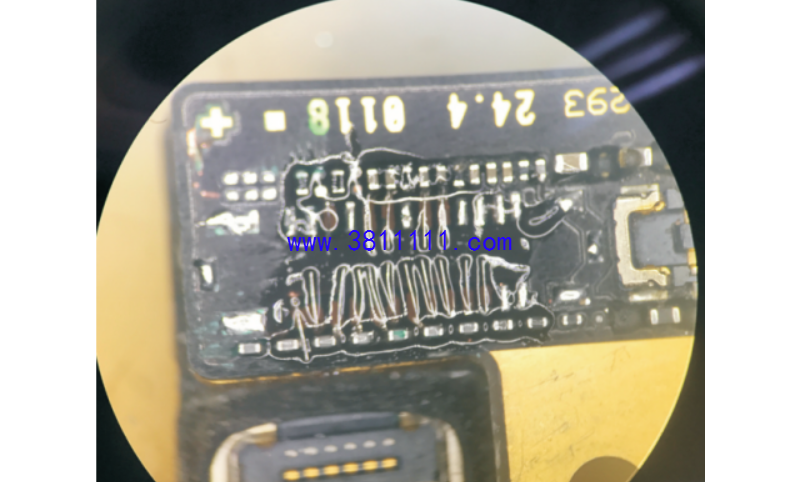

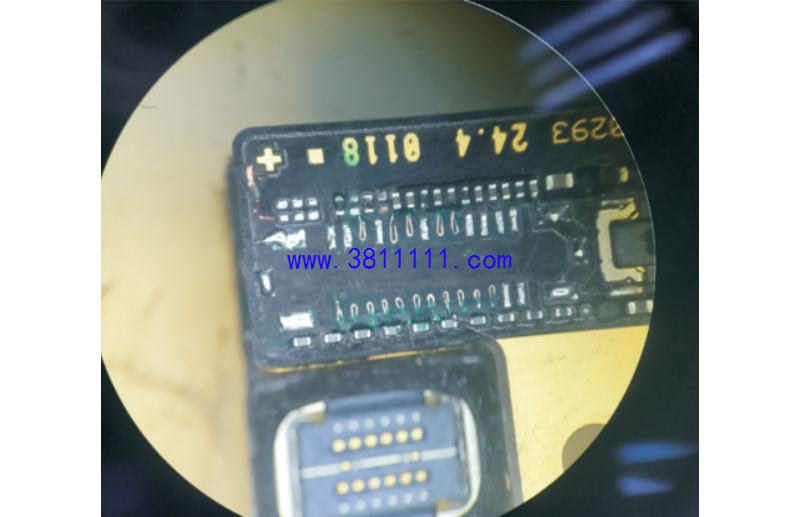

飞好线,挨个绕起来,然后再涂上绿油固化。

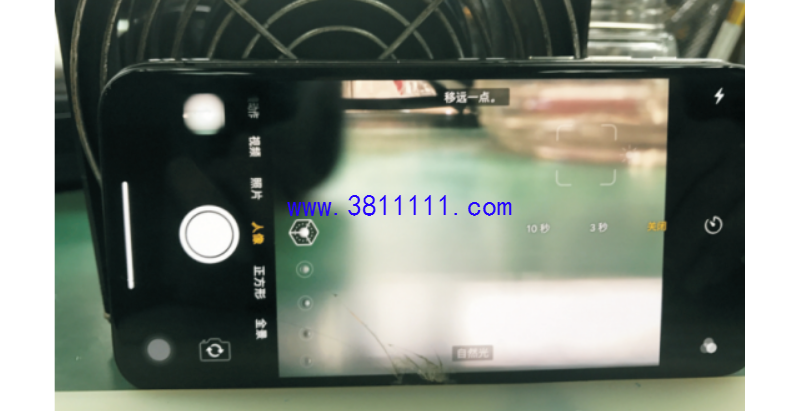

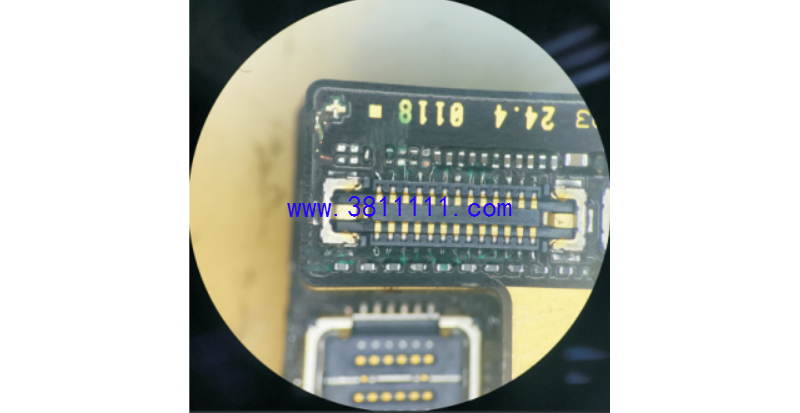

然后给飞的线上点锡球,再把座子焊上。焊上之后把没接触好的引脚补锡加焊牢固。装机测试,后摄像头恢复正常,测试功能正常,维修结束。
003.jpg 004.jpg 005.jpg
