LG 42”液晶电视无电烧保险维修实例

[复制链接]

贵宾

Rank: 2

帖子
326
主题
84
积分
1079
在线时间
185 小时
注册时间
2010-3-11
最后登录
2019-8-22
发表于 2019-5-24 16:29:46 | 显示全部楼层 |阅读模式
本帖最后由 打破沙锅问到底 于 2019-5-24 17:46 编辑

LG 42LA6200-CN无电烧保险
在路测F100(T5A)保险开路,测大滤波电容处没短路,测整流桥正负极处短路,测PFC升压管Q601(13NM60N)场效应管漏极源极击穿,上网查得是11A600V,网购来FQF20N60C(20A600V)代换并焊加引脚的T5A保险后开机正常能收看,装后盖及机脚试机,能收看几分钟后自动关机转红灯亮待机,按本机开关机键无法开机,几个小时后再试机又能开机,能收看几分钟后自动关机转红灯亮待机,按本机开关机键无法开机,再过段时间连待命红灯熄灭,拔掉电源插头一会再插也无法开机,要等几个小时后才能开,重新拆机脚机后盖,在能开机时测主电源12V、24V和副电源3.5V正常,自动关机待命时主电源12V、24V丢失,副电源3.5V正常,红灯不亮时副电源3.5V也正常,在能正常开机时测电源初级升压后的大滤波电容是300V,明显PFC升压电路没有工作,拿换下已击穿的13NM60N场效应管测漏极和控制极也击穿,那可能会把场效应管控制极前的PNP管击穿,查该管是Q603,是贴片三极管,在路用500型表R10档测正向电阻EC极已击穿,用热风枪拆下测证实EC极击穿,难怪升压电路没工作,查Q603图纸型号是MMBT2907A,上网查参数相当于2SA1015,代换后开机测大滤波电容电压已升到390V,长时间收看正常,升压电路不工作会导致几分钟后自动关机,甚至待命红灯熄灭,可能是由于工作于300V低电压导致电源工作于大电流产生过热保护或大电流负反馈取样保护,只能这么估计。
总结:当升压场效应管击穿时,拆下测量时要测一下漏极对控制极有无击穿或击穿程度,当全穿时可能会把控制极前面的PNP小贴片三极管的EC极也击穿,在路就能测出来,所以场效应管拆下后要再测前面的PNP管EC极是否也被击穿,换件后要通电测大滤波电容是否为390V左右,如果只有300V左右就证明升压电路没工作。

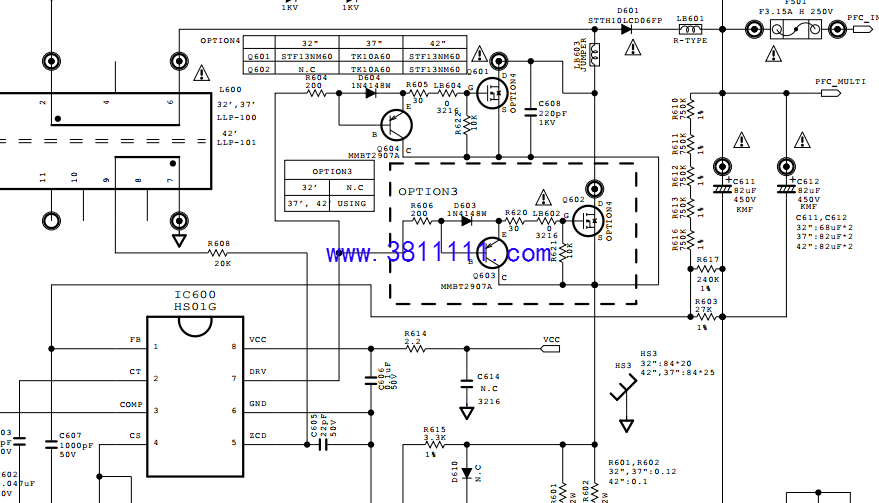

参考电路图,元件号有差异:
LG 42LA6200.png

评分

参与人数 1积分 +10 收起 理由
小管家 + 10 赞一个!

查看全部评分

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-5-24 17:06:53 | 显示全部楼层
好技术,赞一个
