长城M932S液晶显示器TSUM1PLR-LF热机黑屏维修

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-5-24 11:06:21 | 显示全部楼层 |阅读模式
本帖最后由 电器维修 于 2019-5-24 11:57 编辑

原标题  长城M932S液晶显示器热机黑屏故障维修一例

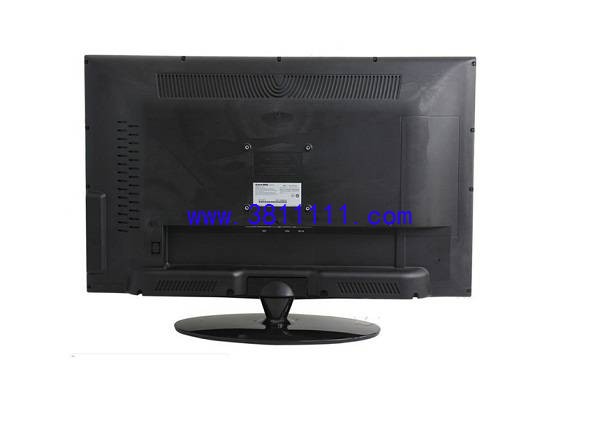

  机器型号:长城M932S

  主芯片:TSUM1PLR-LF

  配屏型号:HT185WX1-100

  故障现象:液晶显示器热机黑屏

维修方法/过程:

  接修一台长城M932S显示器,客户反映液晶显示器热机黑屏,热机后反复黑屏。

  试机发现热机后背光会突然关闭间隔一秒后又恢复,然后又关闭一秒又恢复,反复如此。

  拆机检查发现主板送出的ON/OFF信号很不稳定,断开主板开启信号,强制开启背光发现不再黑屏且显示正常,只是主板的ON/OFF控制电压反复跳变,现在确认问题出在主板上,开始对主板检修,先换掉了主板上所有的电解电容和线性稳压器,无效。
  又更换了主芯片TSUMPLR-LF和控制ON/OFF信号的三极管,无效。

  检查和代换VGA输入部分的电阻电容,仍然无效。至此维修入困境了。

  暂停维修,几天后想到长城部分机型数据问题较多,于是抱着试试看的心态到网上下载了这机型的数据,试着写入,编程器提示解保护失败,拆掉存储器MX25L1005 3脚外接103电阻解除保护后顺利写入,试机,发现主板的ON/OFF居然稳定了,确实是数据有问题了,因为担心原机存储器MX25L1005存在问题.决定换掉原机存储器,手头没有原型号存储器,于是用已有的MX25L4005代换。焊好存储器在线写入下载的M932S配中华屏的数据,试机,居然不开机了!写回原机备份的数据又能正常开机,看来M932S配中华屏的数据对存储器是有要求的,没办法,只好淘宝定了几块MX25L1005,两天后到货,焊上新的存储器在线写入M932S配中华屏的数据。试机。一切正常。至此,长城M932S液晶显示器热机黑屏故障修复。

转自IFIX
