海信LED55N3000U液晶电视RSAG7.820.7557灰屏有声音的维修

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-5-24 09:59:44 | 显示全部楼层 |阅读模式
原标题 海信LED55N3000U液晶电视灰屏故障维修

  机器型号:海信LED55N3000U

  主板型号: RSAG7.820.7557

  机芯方案: His3751ARBCV5510M00

  故障现象:液晶电视灰屏背光亮有声音

维修过程及分析:

  1、检查主板各组12V、5V、3.3Vstb主3.3v DDR1.5v 内核1.1V都正常,各组供电对地阻值也正常。

  2、量逻辑线插座处有12v 电压 ,证明屏上逻辑板供电己到,可能是V-BY-ONE信号不正常导致的灰屏.

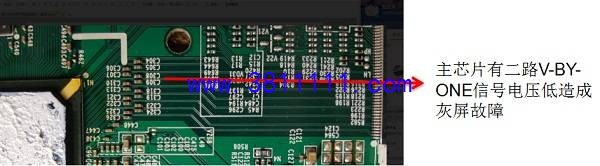

  3、按电路图查主芯片His3751输出的V-BY-ONE信号经16个耦合电容到逻辑线插座处,量16个耦合电容靠主芯片那端的电压,发现C308, C309电压只有0.45V, 正常1V左右.

  4、 再测C308, C309对地阻值有480, 正常410 (二极管档红表笔接地),证明主芯片N1己损坏,更换主芯片His3751ARBCV5510M00后故障排除,至此,海信LED55N3000U液晶电视灰屏故障修复。
141225pf4xj28eg64ffjl9.jpg.thumb.jpg 转自IFIX
