液晶显示器和液晶电视花屏故障的检查和维修方法

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
238
主题
212
积分
5773
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-26
发表于 2019-5-24 09:25:32 | 显示全部楼层 |阅读模式

液晶显示器花屏故障的检查和维修思路
1、故障现象
液晶彩电背光灯供电板常见故障有三大类:一是无电压输出,产生黑屏、伴音正常的故障;二是输出电压低,产生屏幕亮度低的故障;三是输出电压异常,会在开机后背光灯亮一下就灭。
2.故障判断方法
(1)查看法查看背光灯供电板上的电阻、芯片外观是否正常,若出现变色或炸裂,说明它已损坏。
查看高压变压器(或储能电感)的外观有无变形、磁芯是否破碎、引脚是否脱焊、引脚附近有无打火的痕迹。
查看背光灯供电板上的开关管(或逆变管)、插座引脚有无脱焊等。
查看背光灯供电板上的电阻、电容、集成电路等贴片元器件是杏脱落或其引脚是否脱焊。
(2)电压测量法LED背光灯供电板输出电压:LED灯条的供电电压是直流电压,其电压值一般在一百多伏到两百余伏之间,因此,可以用万用表直流电压250V挡测该板输出的电压值就可以确认它是否正常。

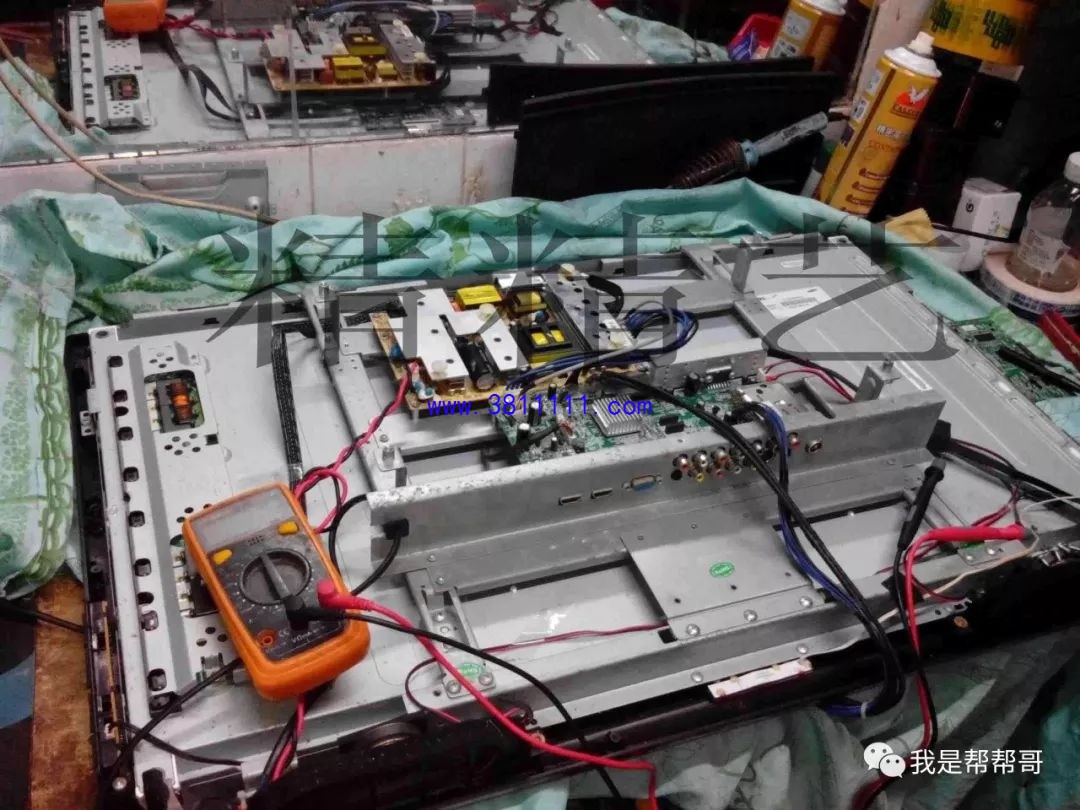

CCFL背光灯供电板输出电压:由于CCFL背光灯供电板输出的是高频交流电,电压高达1000V左右,所以以往的报刊、书籍上介绍,不能使用普通万用表去直一接测量它的输出电压,可采用拉弧、检测感应电压等方法进行估测。实际是可以采用数字万用表测量的,下面以长虹iTV40650X型液晶彩电测量介绍高压逆变器输出电压的检测方法。
采用DT9205型数字万用表的700V交流电压挡测量时,电压为357V;采用200V交流电压挡测量时,电压为37. 1V。在测量时,若表笔与高压变压器输出端接触不良,会出现粉红色的弧光,这也说明有高压输出;若无拉弧且无电压,说明高压变压器无高压输出。

【提示】由于被测彩电的高压变压器输出的是高频脉冲电压,而数字万用表交流电压档是为测量低频交流电压而设置的,所以测量的数值较正常值(1000V左右)低许多。
背光灯供电板工作电压:背光灯供电电路的工作电压由电源板提供,多为24V。若背光灯供电板有工作电压输入,而没有高压输出,说明背光灯供电板异常。
背光灯开/关控制信号:大部分背光灯供电板采用高电平(3-5V)方式启动,低电平关闭。如果背光灯供电板没有该控制信号输入,则背光灯供电板不工作,无电压输出。
背光灯亮度控制信号:当检修背光灯亮度异常的故障时,背光灯亮度控制信号也是主要的检测点。长虹iTV40650X型液晶彩电的背光灯亮度控制电压随亮度变化而变化,但无论怎么变化,电压不能为5V或0V。如果该电压值为5V或0V,肯定会引起亮度异常的故障。
(3)假负载法
由于背光灯供电板具有完善的保护电路,当背光灯异常时保护电路会动作,产生背光灯供电板启动后又停止工作的故障。为了判断故障是背光灯异常所致,还是背光灯供电板异常所致,应采用假负载来确定故障原因。
CCFI,背光灯供电板的假负载:CCFL背光灯供电板(逆变板)的假负载最好选用CCFL背光灯管,当然也可以使用专用维修工装,比如,长虹快益点电器的KYD-PWV2. 0就是液晶彩电CCFL背光灯供电板的专用假负载工装,它可满足1~8个高压输出接口的CCFL背光灯供电板维修。
接假负载后,若逆变板可以正常工作,则说明该背光灯供电板正常,故障是背光灯异常所致;若故障依旧,说明背光灯供电板异常。

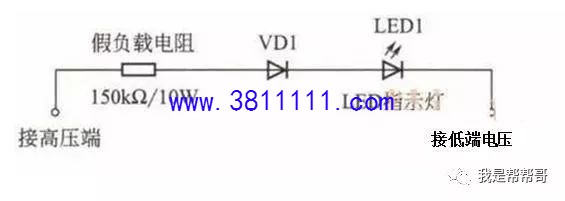

【提示】若没有此类假负载工装,也可以自制多个带指示灯的逆变器假负载,如下图所示。图中二极管VD1用作整流,可选用RU2或RG2 、LED1是发光二极管,用作指示灯。因LED1也具有整流功能,所以实际制作时也可不安装VD1。


LED背光供电板的假负载:LED背光灯供电板的假负载比较简单,可以选用一只25W/220V的白炽灯。将它接在背光灯供电板输出端子的引脚上,若白炽灯发光且其两端电压正常,则说明背光灯供电板正常,故障是背光灯异常所致。若故障依旧,说明背光灯供电板异常。
替换法
查看背光灯供电板没有元器件脱焊、损坏时,可以用正常的同型号背光灯供电板代换检查,若代换后,液晶彩电恢复正常,则说明被代换的背光灯供电板损坏;若故障依旧,则说明故障在其他部位。
