LG 32”液晶电视指示灯不亮无法开机维修实例

[复制链接]

贵宾

Rank: 2

帖子
326
主题
84
积分
1079
在线时间
185 小时
注册时间
2010-3-11
最后登录
2019-8-22
发表于 2019-5-23 20:13:21 | 显示全部楼层 |阅读模式
本帖最后由 打破沙锅问到底 于 2019-5-23 20:16 编辑

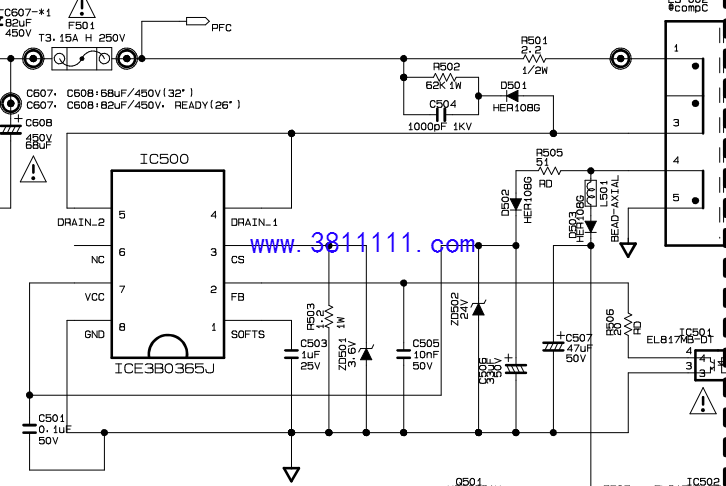

牌号型号LG 32LH20RC,插电后测电源板5V、12V、24V均无输出,测各端无短路,上网找维修资料,都说是IC500(ICE3B0365J)坏,在路测稳压管ZD501(3.6V)、ZD502(24V)反向电阻小,脱开ZD501一脚测没击穿,因为该稳压管并联了R502(图标1.2Ω,实用1Ω),因网上多个实例都说ICE3B0365J坏,从潮南淘来10块IC,装上后还是无指示灯无电压输出,后查出ZD502(24V)反向只有约40Ω电阻(50型R×10档测),确实严重漏电,换大个头的24V1W稳压管,插电还是无指示灯无输出,再也查不出故障元件,对比原机换下的ICE3B0365J与新的各脚对地正向电阻相同,无奈重新装回原片插电主板上有指示灯亮,正常开机,重新换另一块新片也正常,难道第一次换的芯片不正常?又重新把那块换上又不正常,又把另一正常的新片换上,恢复了正常,那块有问题的新片反复对比各脚正向阻值也一样,估计是内部开关管开路,此块有划一条黑线的记号,看来潮南兄弟电子2故意混了一块坏的,因为每块是0.68元,第一件特价是0.28元,便宜了4毛钱,10块芯片中有一块划了一条线做记号,上次在潮南买电源管还是行管也是第一件特价混了一只击穿的,真是奸商!
原芯片并没坏,是ZD502(24V)稳压管严重漏电引起,修复后ICE3B0365J的7脚即ZD502(24V)稳压管上端在路对地的正常电阻是300K(500型R×1K档测)。本机R501(2.2Ω)并没装,而是直接用跳线。
