海尔L32G1液晶电视绿灯亮不开机故障维修附该机数据

电器维修 · 发表于 2019-5-23 11:34:35

原标题海尔L32G1液晶电视绿灯亮不开机故障维修

　　机器型号：海尔L32 G1

　　机器版号：MST742KU For2010-10-23

　　故障现象：液晶电视绿灯亮不开机

维修方法/过程：

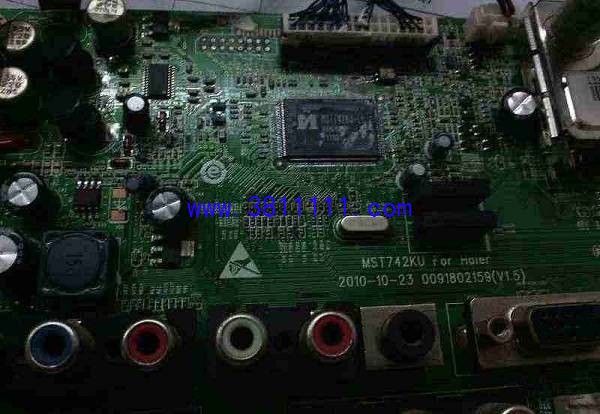

　　接修一台海尔L32 G1故障机，版号：MST742KU For2010-10-23 0091802159(V1.5) LTA320AP05，液晶电视绿灯亮不开机。

　　测量N8-F40芯片没有波形，明显的是DAT CLK通讯不正常，MST742KU-LF的125脚和126脚是通讯脚，于是顺藤摸瓜找到RP48排阻220是22欧姆排阻有两个脚不通跑线路查到这个排阻就是通往F40的5-6脚的通讯排阻，更换后开机了。

看屏幕花屏心想会不会是通往LVDS插件的排阻有坏的，经检查果然是排阻RP47开路更换后正常。至此，海尔L32 G1液晶电视绿灯亮不开机故障完美修复。


附该机数据

海尔L32G1液晶彩电程序数据.zip (9.66 MB, 下载次数: 1)
