TCL 液晶电视MS901主板卡LOGO故障维修分享

电器维修

原标题 TCL MS901主板卡LOGO故障维修案例

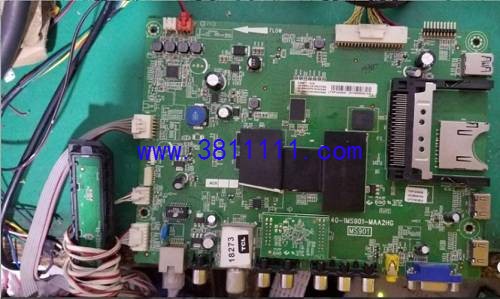

　　机器型号：TCL MS901

　　故障现象：TCL MS901主板卡LOGO

维修方法/过程：

　　接到一张淘宝卖家发来的TCL  MS901主板，描述故障是主板卡LOGO，之前在我店里买过一个强制升级包，发现升不进去，完全没有升级动作，软件名U盘之类的都是正确的。



　　收到测试发现卡LOGO不能升级，于是准备用控制台输入命令的方式进行升级，连上编程器，打印显示串口关闭，进不了控制台，利用16进制编辑器打开串口，然后插上U盘，控制台下输入cu，升级完成，但还是卡LOGO。


　　主板卡LOGO的原因很多，比如EMMC，DDR等。从易到难，首先还是考虑软件，也就是更换EMMC写备份。写完之后发现还是卡LOGO，软件排除，EMMC排除，再找别的原因。于是检测DDR，此机有三片DDR，有负责运行引导程序和负责运行主程序之分，卡LOGO是主程序运行不了，得检测运行主程序的DDR，那到底哪片DDR是运行主程序的呢？根据经验，一般Mstar习惯左侧DDR运行引导程序，顶部DDR运行主程序，于是着手检测顶部DDR。

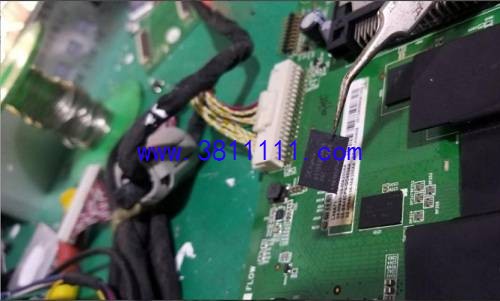

　　由于之前刷机后，开机卡在LOGO处等了几分钟，于是直接检查顶部DDR发现烫手，这就肯定不正常了，也不用测量了直接更换之。

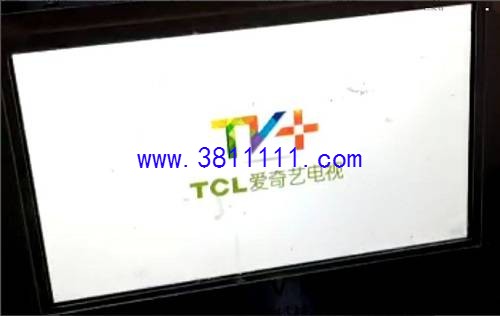

　　开机正常运行到主页面了，心里窃喜，搞定了，但是测试播放，网络、声音正常，图像却卡在爱奇艺画面。

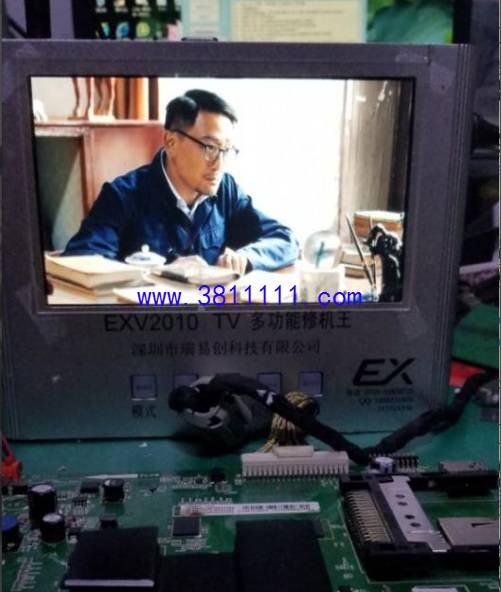

　　试了用U盘播放也是这样，声音正常。于是恢复出厂设置，无效。下载个新版本的本地升级包升级后，图声都正常，至此，TCL MS901主板卡LOGO故障维修完毕。
转自爱修网
