西门子滚桶洗衣机WD7125电脑板IC4871损坏的维修

故障现象:        西门子滚桶洗衣机WD7125电脑板损坏，洗衣机面板不亮，整机没反应！用表测进电线，有220V进入，很明显电脑板供电电源出问题

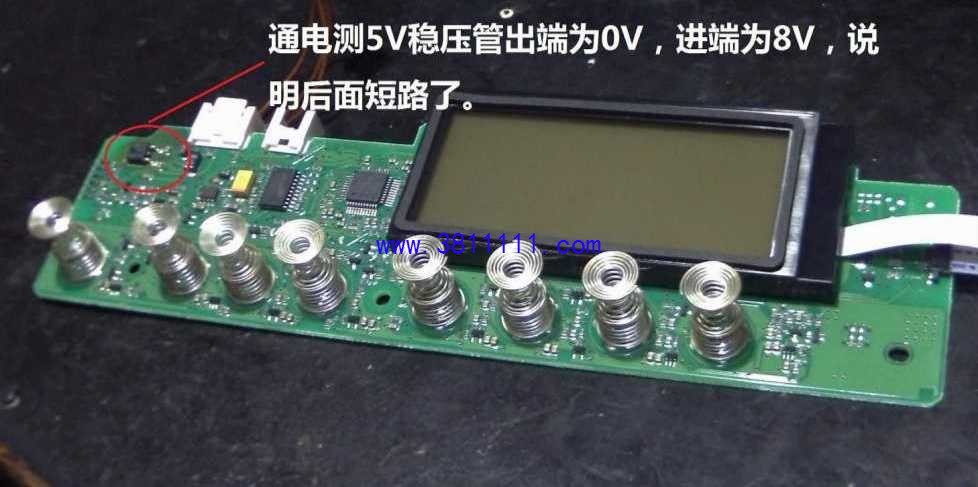

服务过程:        拆下面板上的两块板，并焊上一根电源线，上电测量电脑板上的开关电源输出电压8V正常！又理线路找到另一块显示板，找到一个7805的稳压块，测进电8V正常，输出端则为0V！这里的线路短路出问题

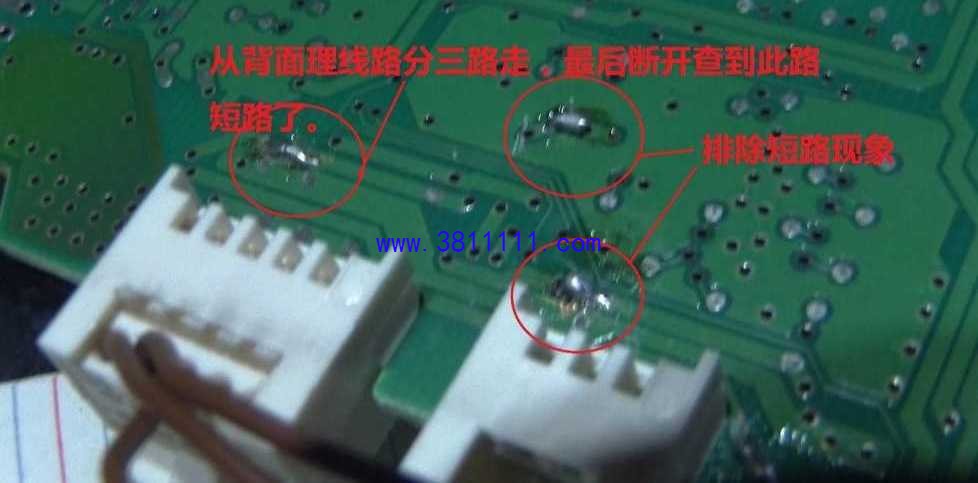

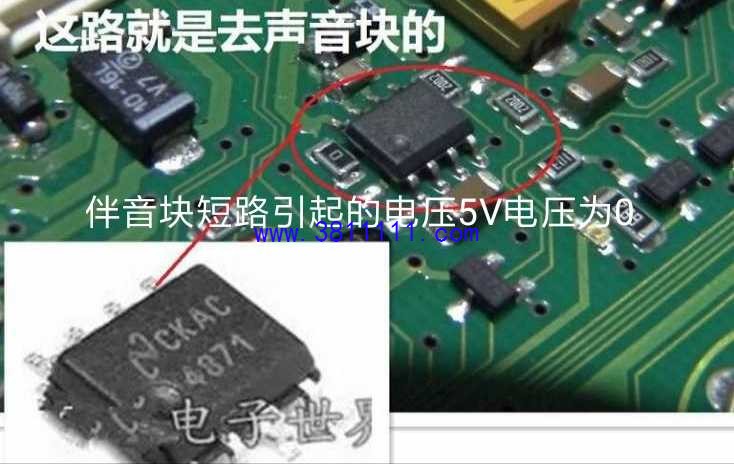

   这板是双面板，很多线路都要过孔了，5V电压又分三路走。分别一路一路切断，并测在路电阻，最后排除了两组，只有一组走到一个8脚的IC上去是短路的。看IC标号为：4871。查一下为伴音块！用铬铁拆下此IC（4871），再测在线电阻，不再为0了，证明此伴音块真的坏了。更换后正常
