机械式电压力锅实物接线图手绘电路图

[复制链接]

初级工程师

Rank: 8Rank: 8

帖子
231
主题
207
积分
5668
在线时间
21 小时
注册时间
2004-4-17
最后登录
2019-7-1
发表于 2019-5-22 09:22:04 | 显示全部楼层 |阅读模式
机械式电压力锅实物接线图手绘电路图

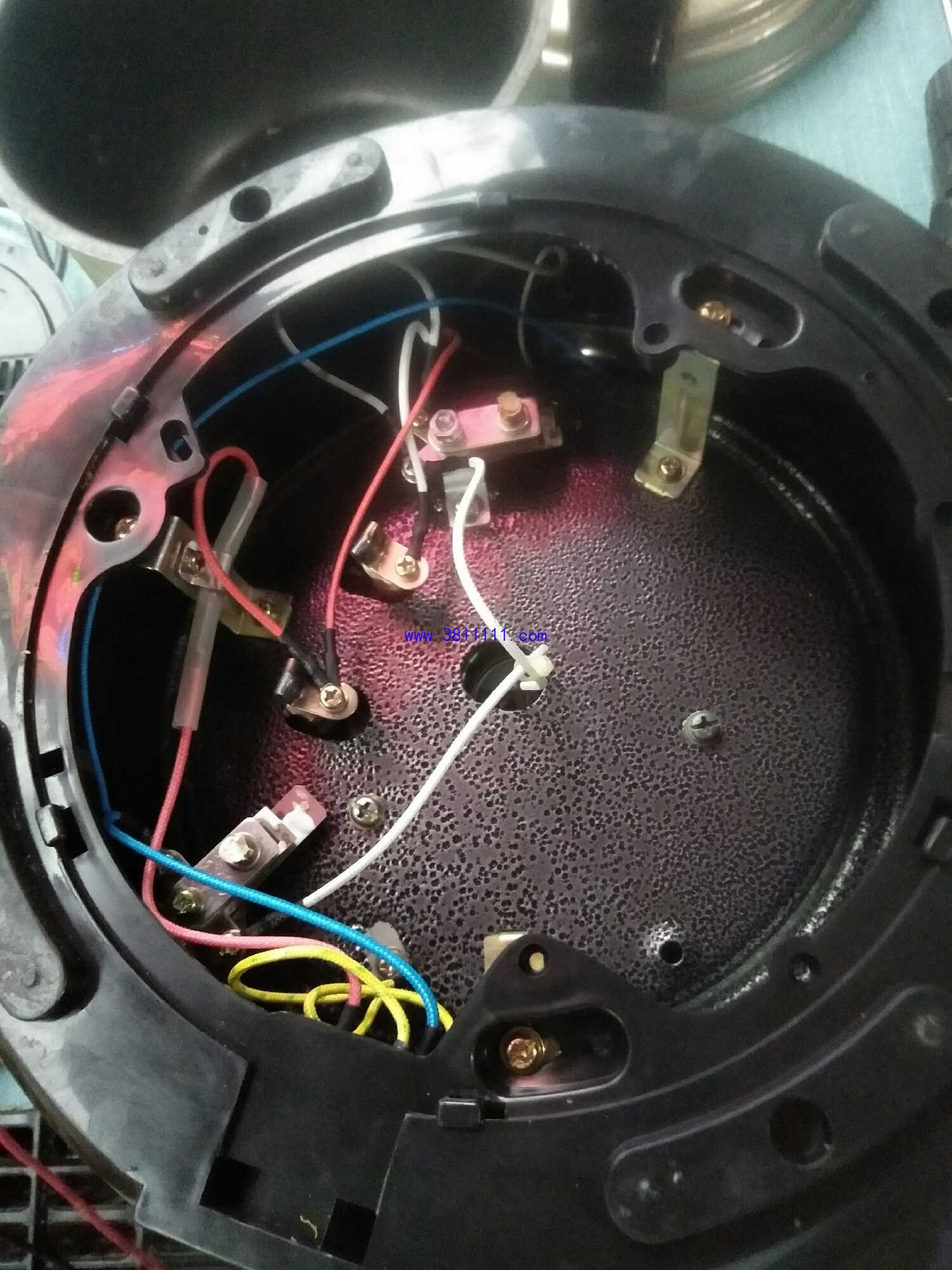

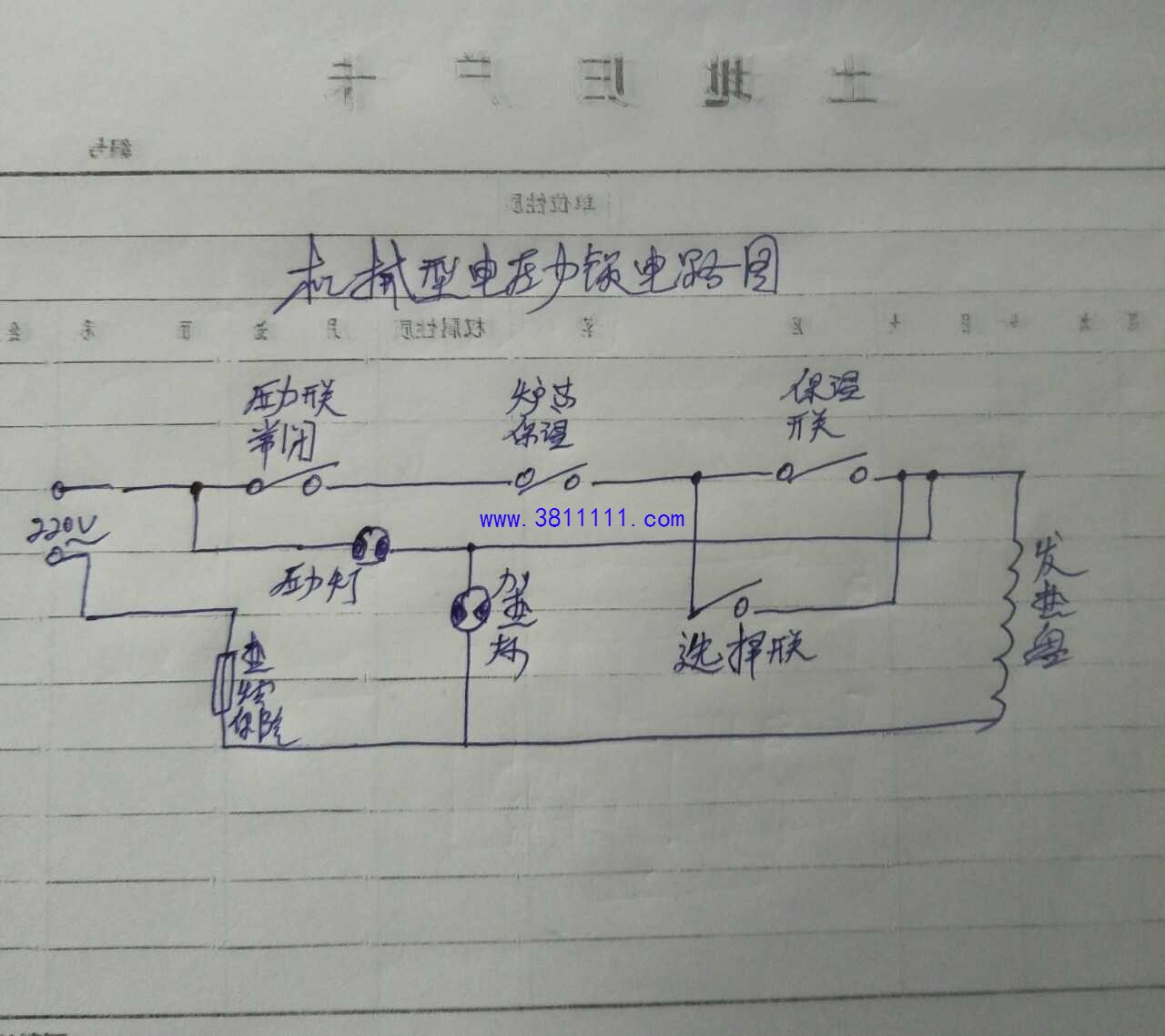

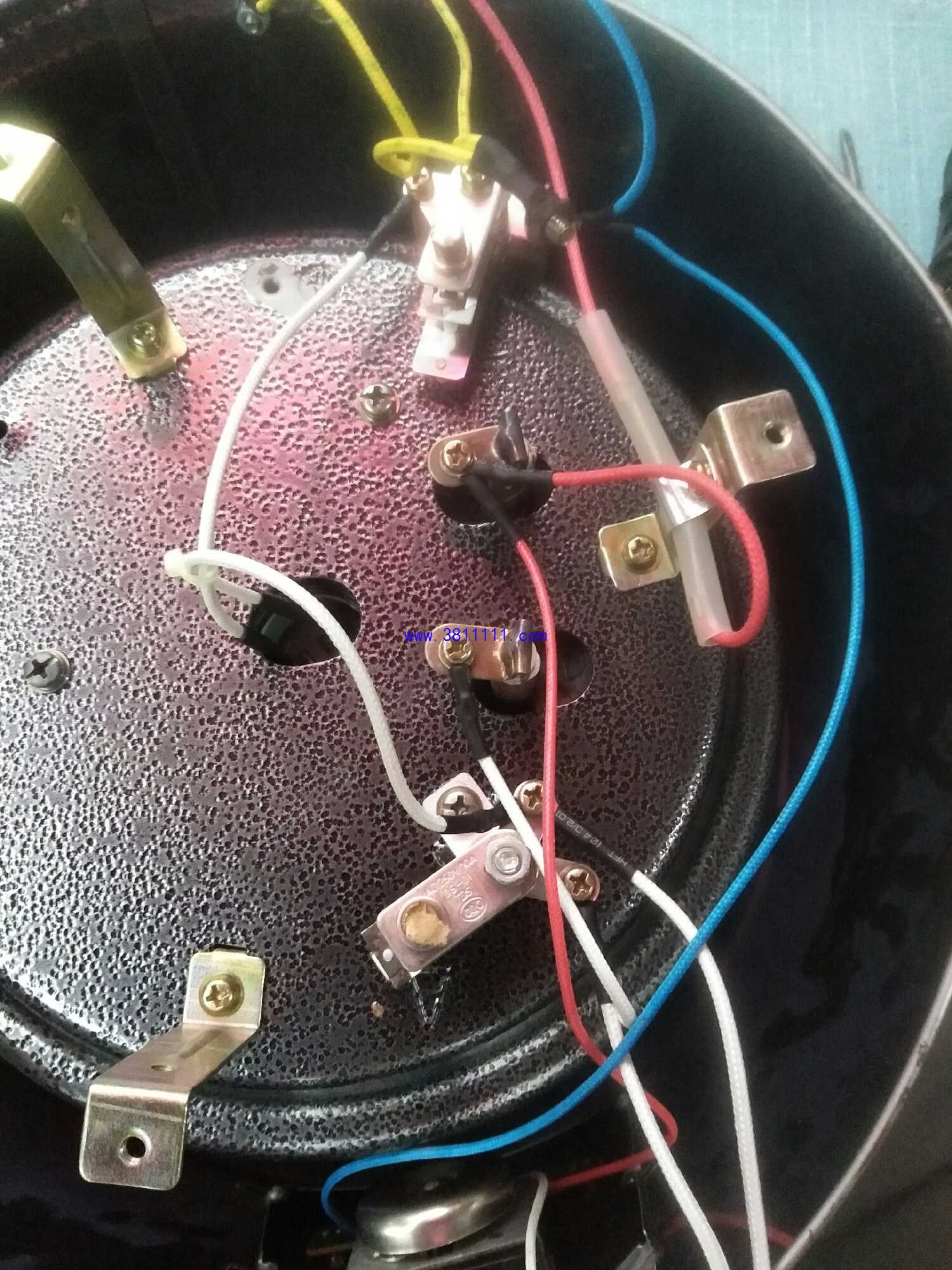

这是机械型电压力锅实物图片下图是自己手工绘制的原理图此款压力锅简单,维修便捷
