LG 47LN519C-CC液晶电视屏板故障导致灰屏检修一例

佳家电器

     LG47LN519C-CC电视机开机灰屏幕，按键 遥控均有反应，表现在指示灯，操作时指示灯明暗变化，说明cpu正常.但由于灰屏，屏幕没有lg界面的原因，无法切换输入（信号源）模式，故不能判断伴音是否正常。随换主板（件附图），故障依旧，后换逻辑板，故障依旧。至此确定系屏故障。开边框，发现屏板左右各一。这之前测逻辑板个电压时发现，拔掉右排线（背面看），除了12V其余几组电压消失，这时屏幕跟故障前相似（灰屏）。拔掉左排线，出现一半灰屏，一半竖条状。进一步确定此故障系屏故障。由于屏板跟屏分离左右各一，决定进一步检查。发现大电容漏电严重，从旧板拆件或换新，故障排除。注：由于贴片电容距离软排较近，更换时在软排上贴双面胶带或纸胶带加以保护。（曾经有同仁不慎将软排损坏导致屏报废，前车之鉴。。。。。

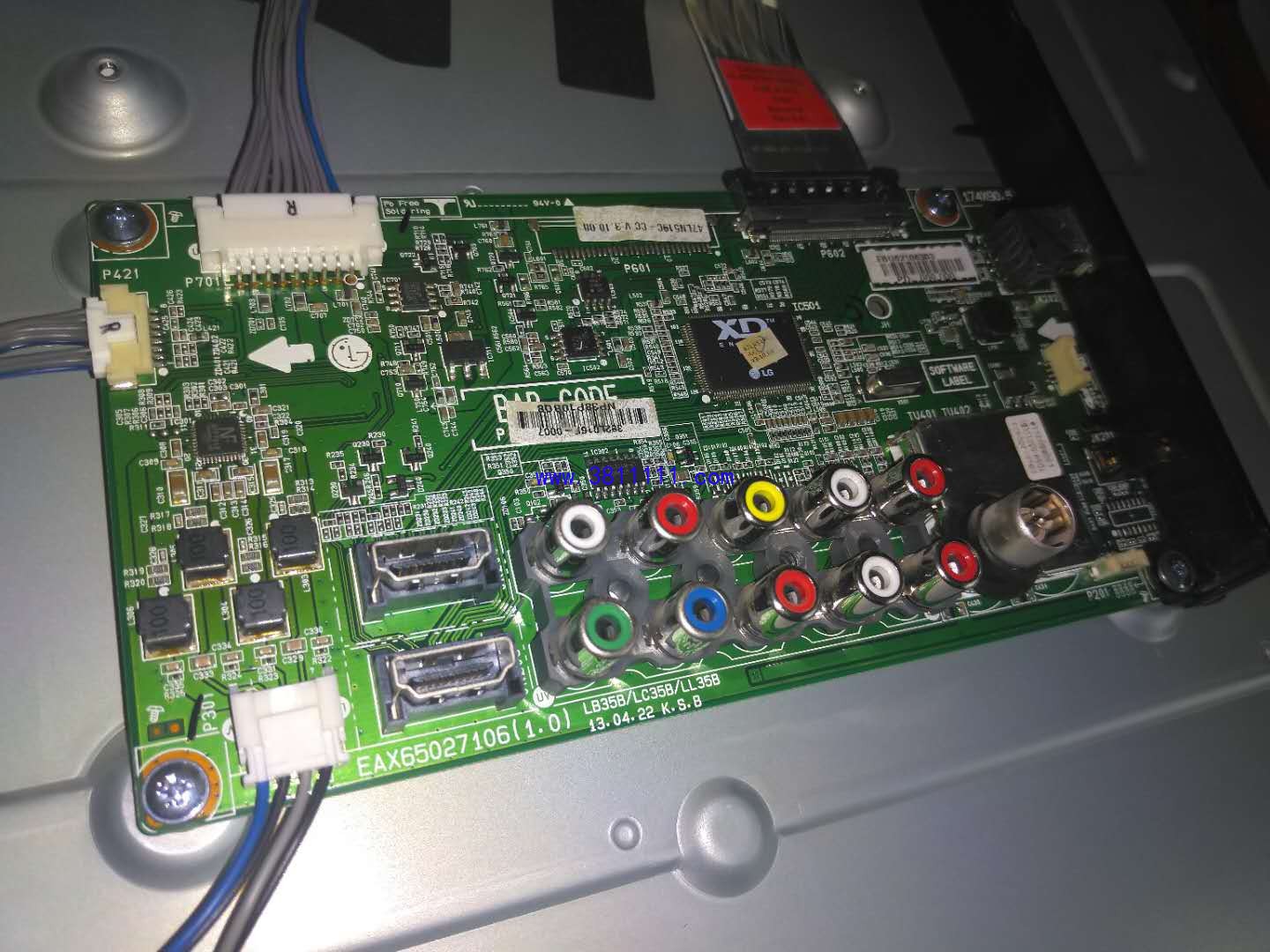

主板

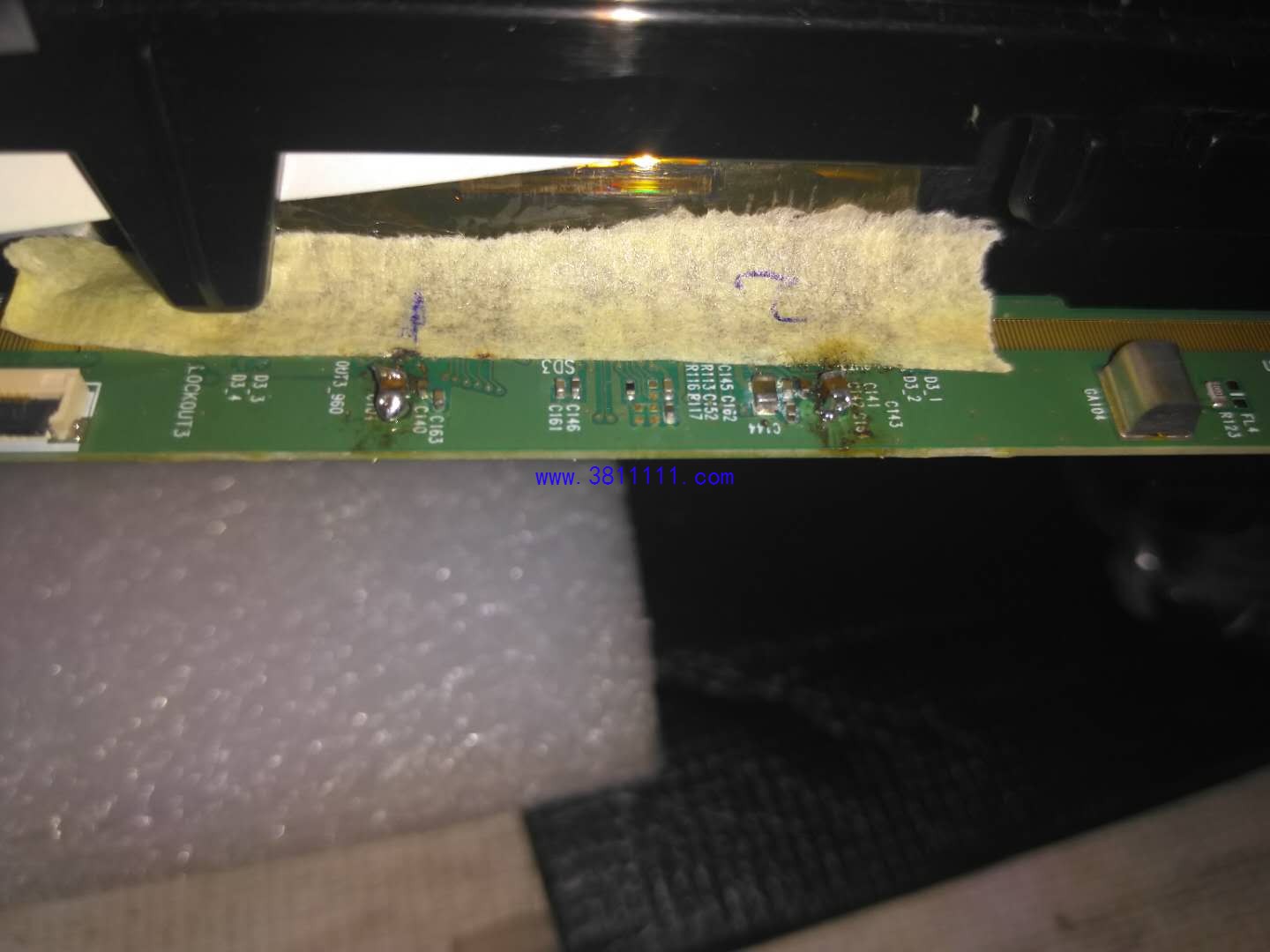

逻辑板

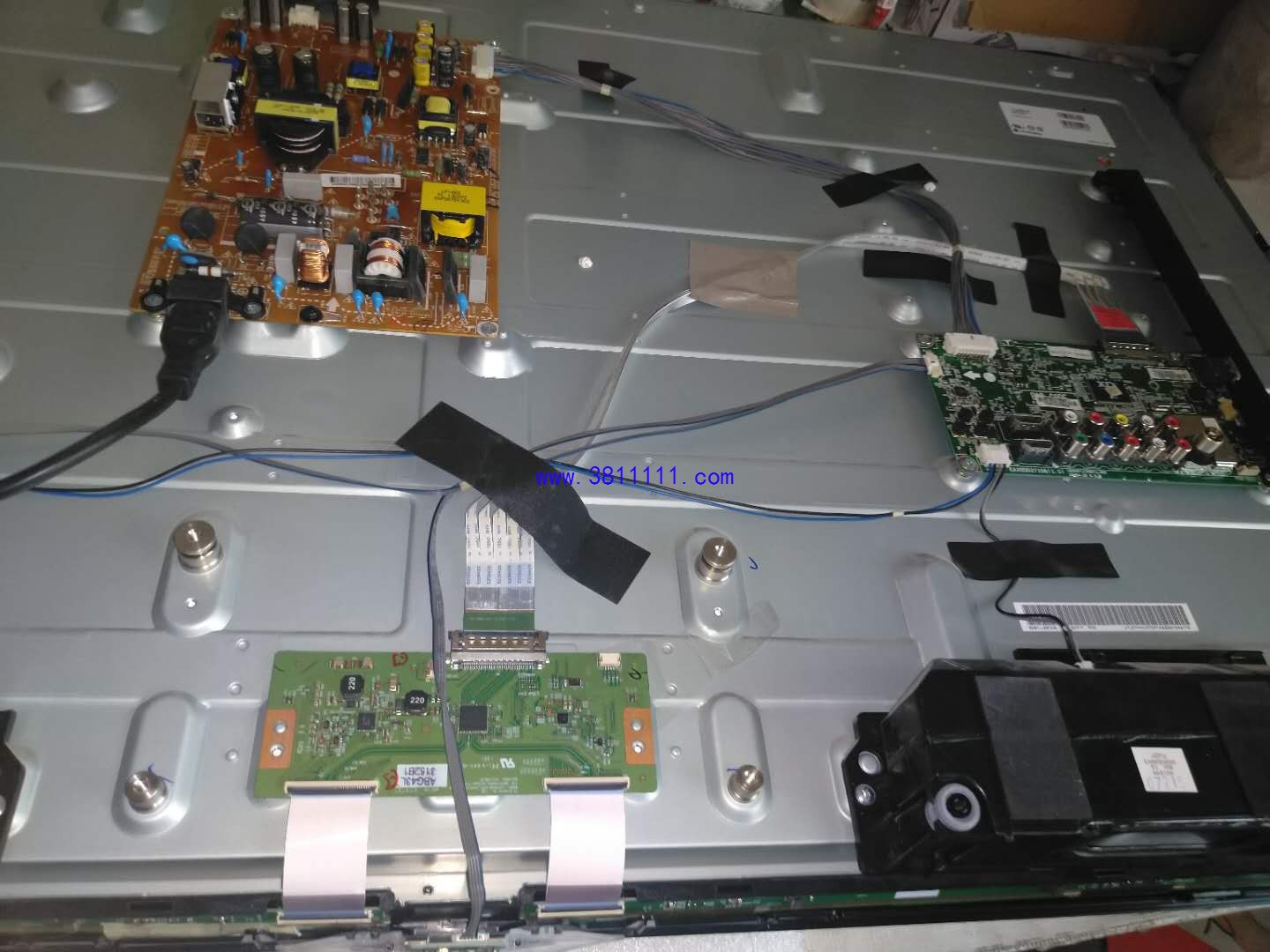

全景

大海维修

好技术，学习了。。。。

佳家电器

大海维修 发表于 2019-5-20 13:47
好技术，学习了。。。。

相互交流学习，共同进步是初衷！！！
