长虹LED49C1080N液晶电视花屏故障维修一例

　　机器型号：长虹LED49C1080N

　　故障描述：液晶电视花屏

　　维修方法/过程：


长虹LED49C1080N液晶电视花屏故障维修 图1

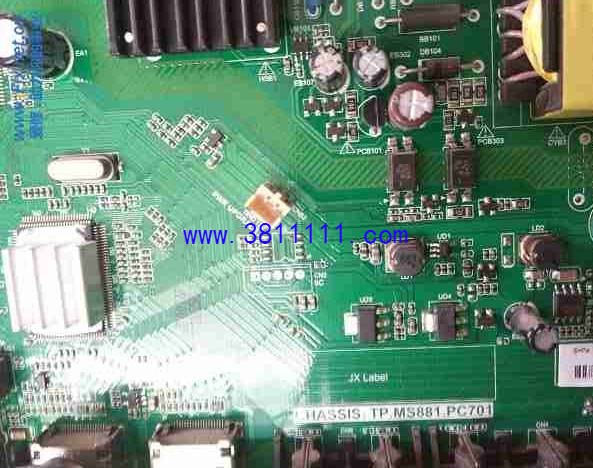

　　接修一台长虹LED49C1080N液晶电视机，主板TP MS881 PC701听同行叙述之前是灰屏，换了块逻辑板有了图像就是花屏，又换了一块逻辑板仍旧，无赖只好找长虹售后进总线调屏参也无果，售后说是主板坏了,同行又购主板换上仍是涛声依旧!之后把机器拖来店里找我维修。


长虹LED49C1080N液晶电视花屏故障维修 图2

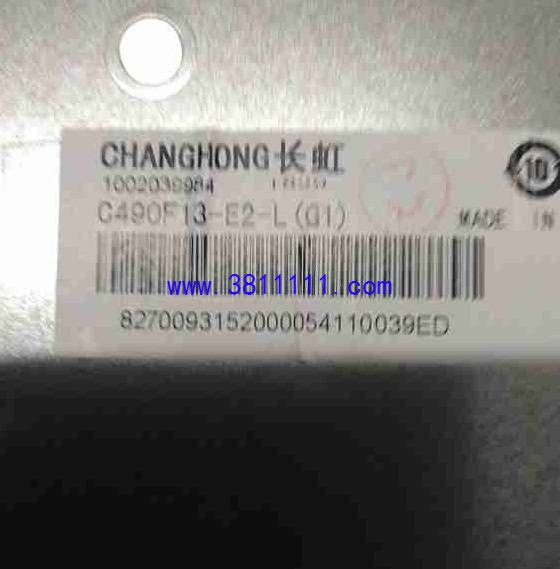

长虹LED49C1080N液晶电视花屏故障维修 图3

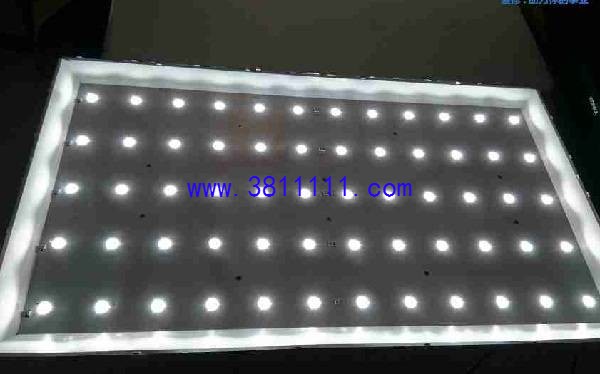

　　先进总线“菜单+信源+0816”调试无效，正调试时突然黑屏了，背光不亮了！先修灯条吧，拆开屏测出3颗灯珠烧开路，换后修复。


长虹LED49C1080N液晶电视花屏故障维修 图4

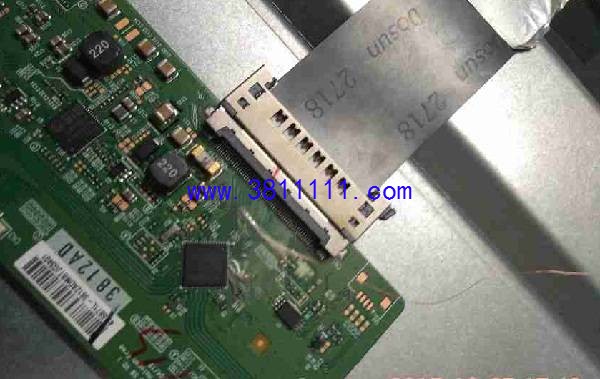

　　接着修原故障，用点屏仪图像很好，问题自然在主板上了，于是查主板上有个电阻开路，因为无图纸也不好说是多大的阻值，从电路上分析是上拉电阻，上拉电压是3.3V换上10K电阻仍旧,冷静心下来慢慢思考,为什么点屏正常呢？问题肯定在LVDS屏线上，之后查出LVDS屏线第45脚与逻辑板也烧断了，飞线后机器全部正常！

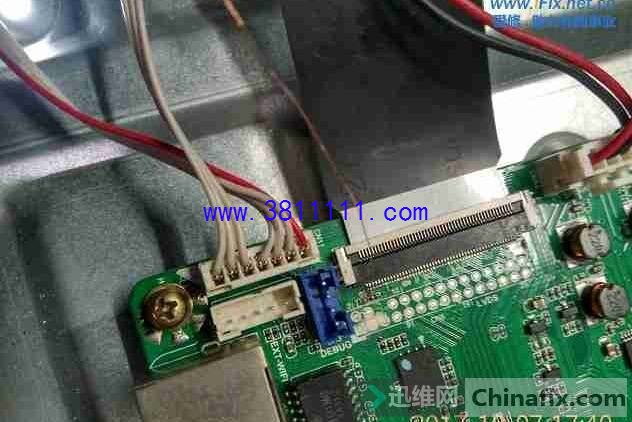

长虹LED49C1080N液晶电视花屏故障维修 图5

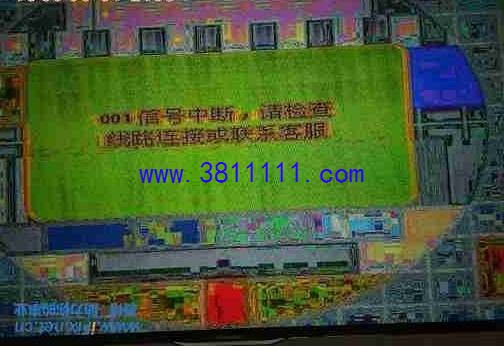

长虹LED49C1080N液晶电视花屏故障维修 图6

　　至此，长虹LED49C1080N液晶电视花屏故障维修完美修复。在此把检修过程与大家分享，希望可以帮助到大家哦！

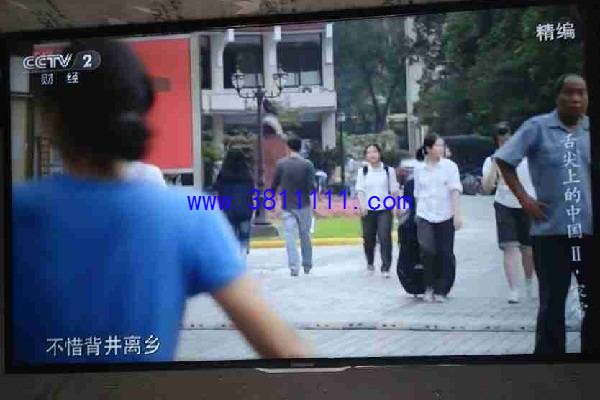

附上亮机图：

长虹LED49C1080N显示器花屏故障维修 7
