长虹LED32568液晶电视雷击后刷机步骤附维修图片解说

键盘维修

长虹LED32568液晶电视雷击后刷机步骤附维修图片解说
      下载原机数据请到北京家电维修网下载http://www.bjjdwx.com/page-248089.html

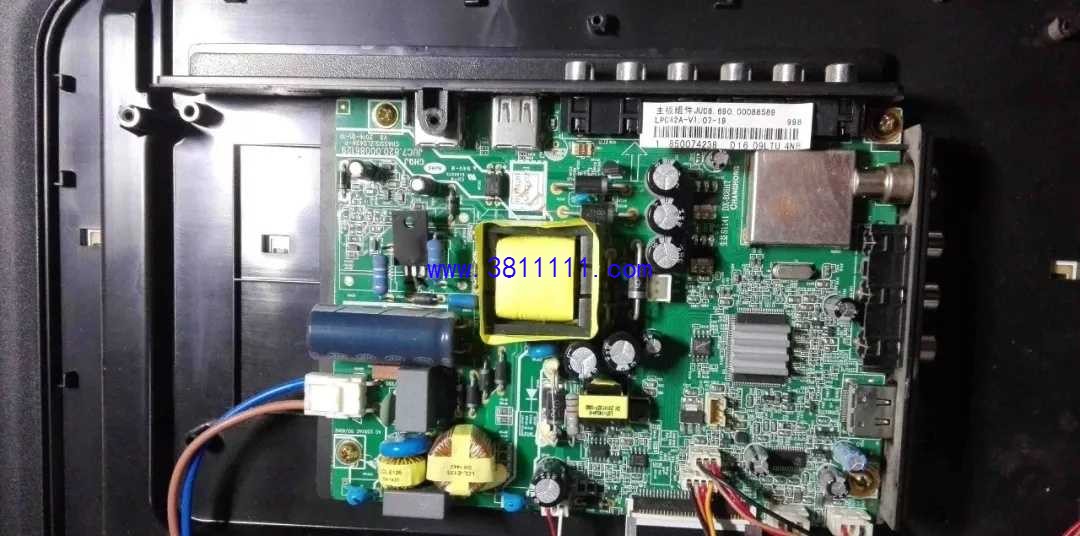

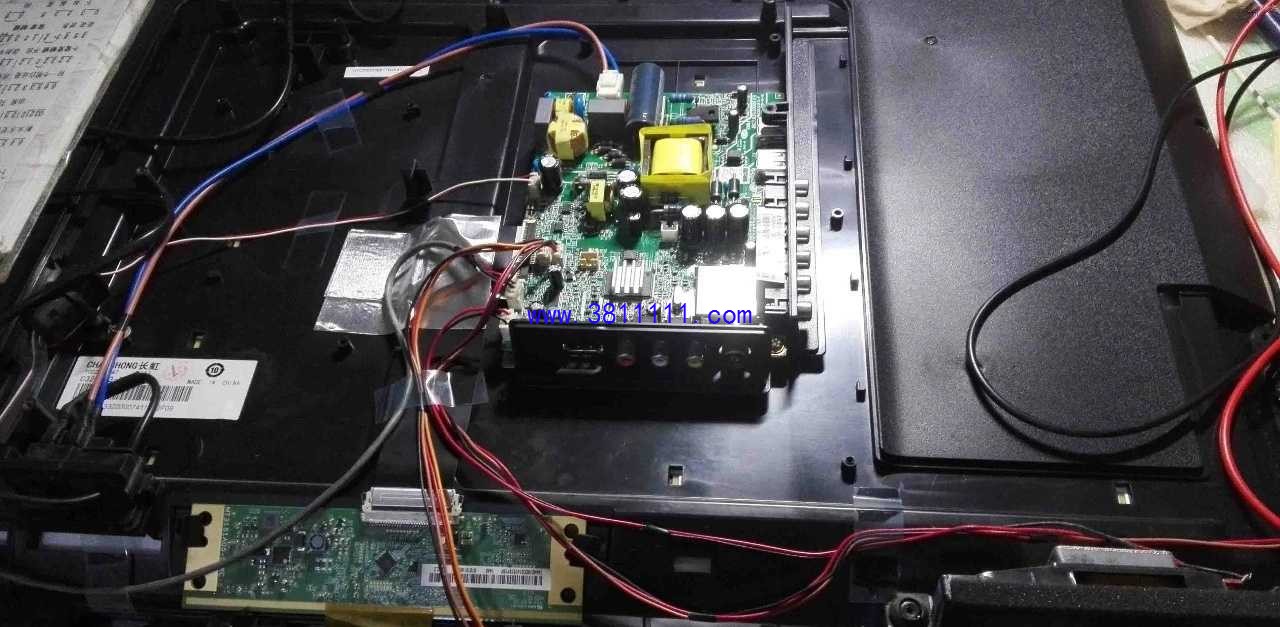

故障现象:        长虹LED32568液晶电视雷击机，故障是通电无反应，电视用的是三合一的板子
维修服务过程:        长虹led32568怎么进入和退出维修模式
   长虹led32568进总线：

1，进入总线 按菜单键后，在菜单消失前，依次按数字键0816，即可进入总线。

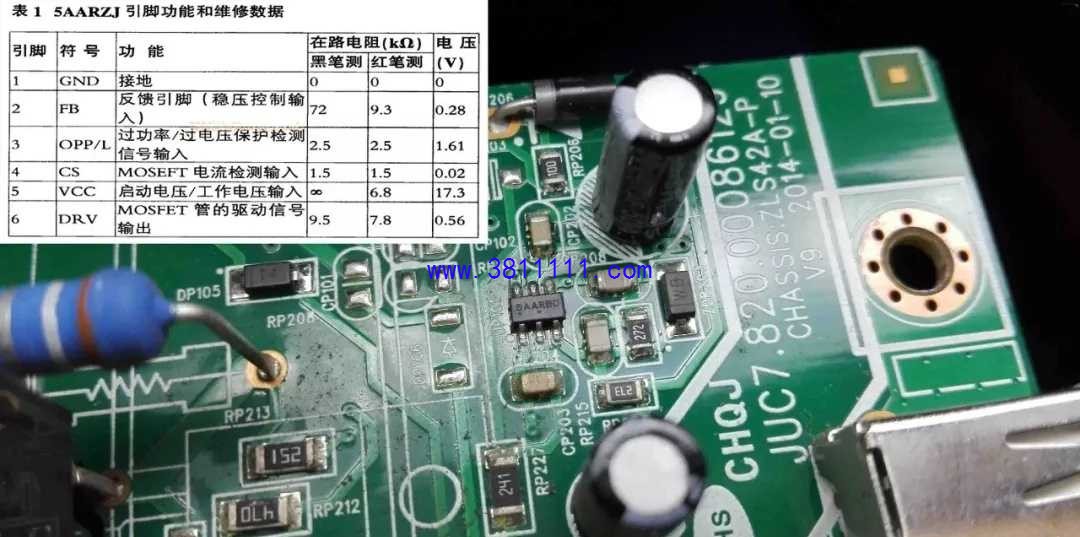

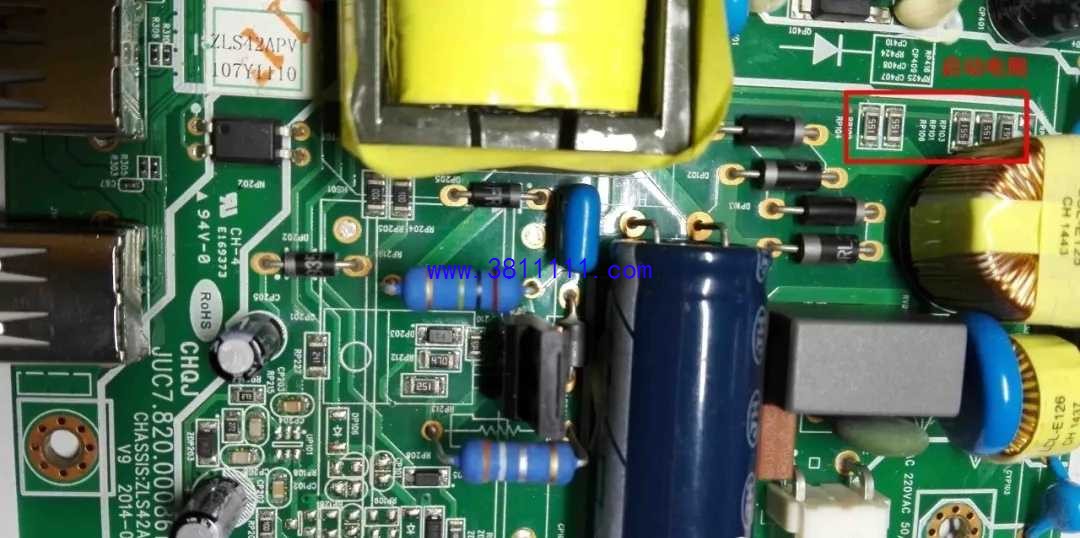

2，调节方式 频道+、-键选项，音量+、-键调整3，退出总线 遥控关机。串灯泡测试，灯泡一亮即灭，说明高压整流滤波部分正常，测量大电容两端300V正常，但是电源没有输出。这款电源采用的是5AARZJ电源控制芯片，于是查找该芯片的引脚定义，第5脚是供电脚，但是检测电压却为零，明显不正常。电压为零，有两种可能，要么是前级的启动电阻开路了，要么是电源芯片击穿短路了。先检查几个贴片启动电阻，都是好的，看来问题在电源芯片上，测试电源芯片的第1脚GND和第5脚供电脚短路，把芯片吹下来再测供电脚，启动电压出来了。

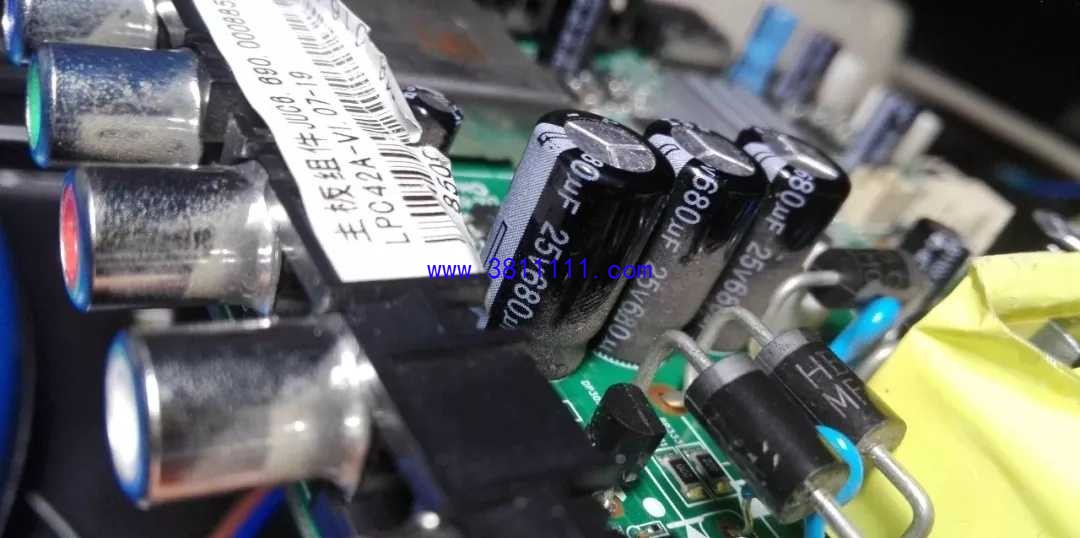

   购买新的电源芯片安装上去，通电测试，没想到电视背光和指示灯很快地一亮即灭，看来像是保护了。那是什么引起的保护呢？听说LED灯珠损坏会有这种现象，先把背光插头拔掉，但是指示灯还是一亮即灭，看来问题不在背光上。那是不是输出有短路造成的过流保护呢？于是检查输出二极管和电解电容，都没有问题。难道后级有短路？

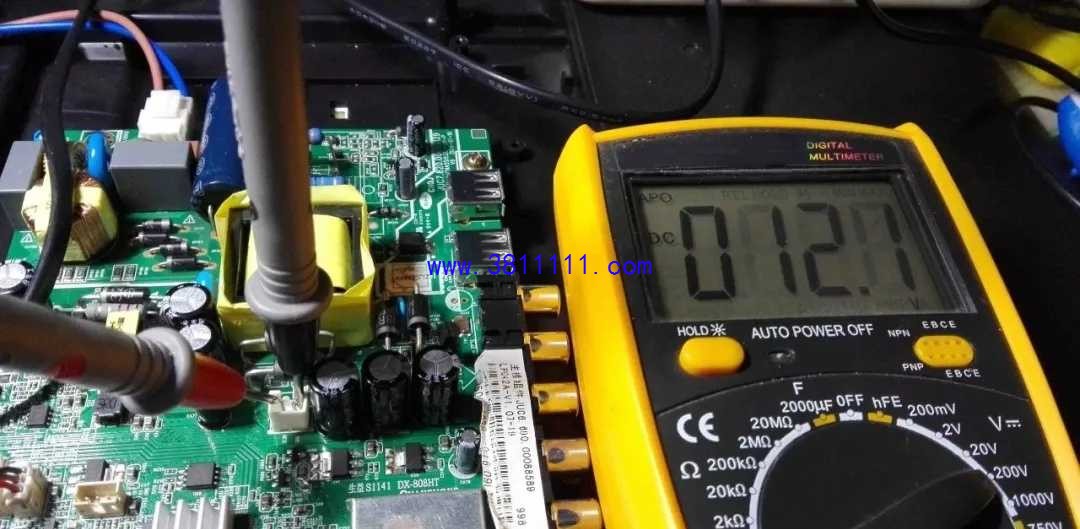

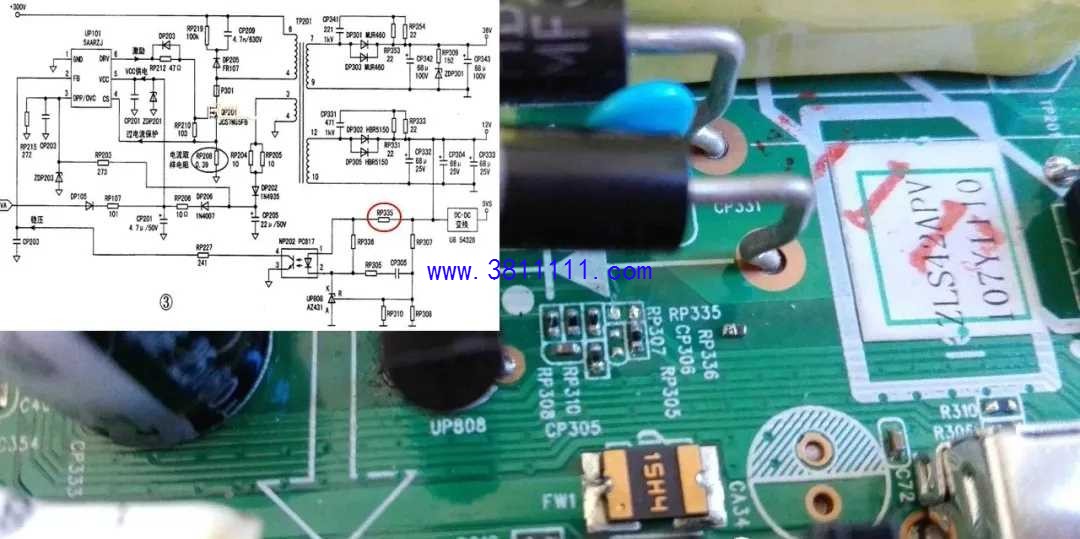

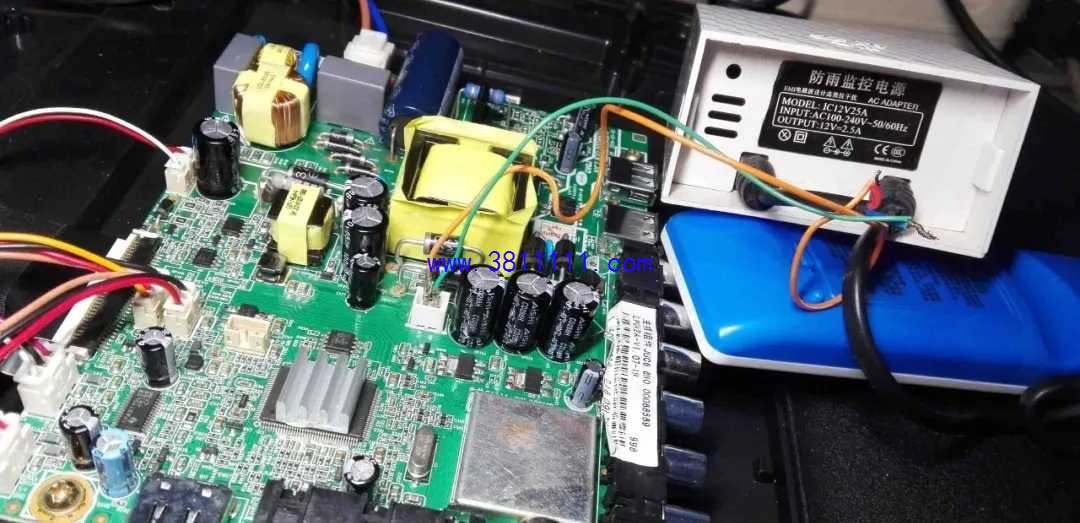

   这个主板中间有个没有接线的12V接口，于是找来个12V 2.5A的监控电源，用导线连接到12V接口上，通电试了半天也没见哪儿冒烟既然后级没短路，不是过流保护，那就可能是过压保护造成的。我又测了一下通电后12V接口的瞬时电压达到15V多，看样子还真是过压保护造成的。于是开始检查稳压反馈电路，光耦，AZ431没有问题，代换新的问题依旧。那可能是和431或光耦相连的小贴片出问题了，经过排查，检查出12V至光耦1、2脚的一个限流电阻开路，阻值无穷大这个电阻阻值变大，会使光耦1、2脚的发光二极管亮度降低，

     最终使得电源芯片的第2脚反馈脚误认为电源电压过低，于是调整开关管的占空比，提高输出电压，而电压高又导致电源过压保护。但这个电阻太小了，连阻值都不能标上去，找到的电路图也没有标出其阻值，只能大约估算一下，从一块坏笔记本主板上拆了个2.2K的贴片电阻换了上去。通电测试，电源不再保护，12V出来了。电视通电红色指示灯亮，却不能开机，遥控和按键都无效。

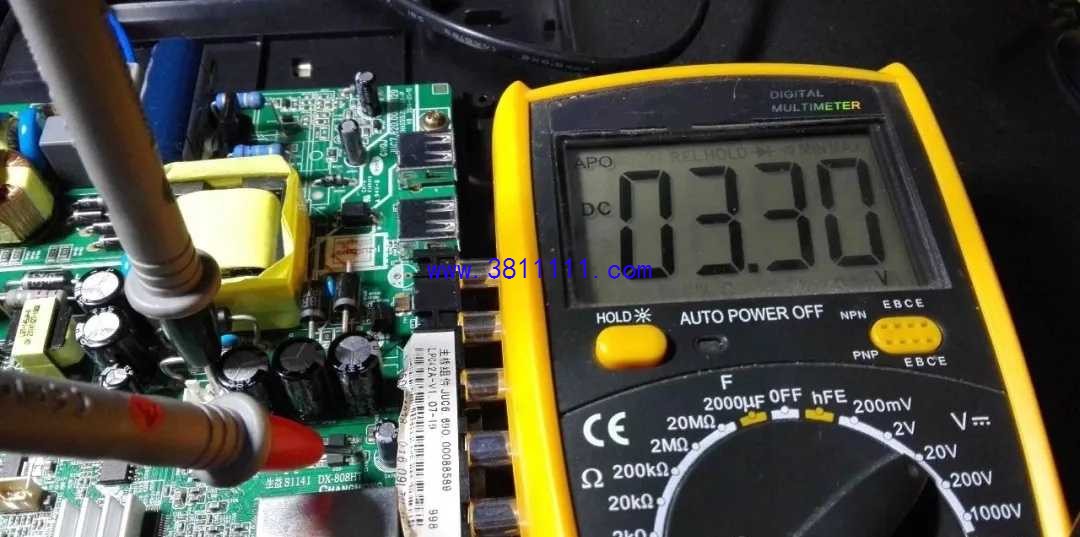

    先看看各路电压是否正常，测试1.8V输出正常。3.3V输出也正常，这两组电压都有了，说明大芯片已经送出开机控制电压考虑可能是数据坏了，于是上网找该机的数据，没想到在淘宝上问了几家都没找到和屏参数完全一致的数据，只好在某*网上下载了一个基本一致的数据，用以前买的CH341编程器来刷一下试试。FLASH芯片要先拆下来，用导线焊接在排针上，再夹在编程器上。考虑到也不一定是数据的事，如果把原机好的数据刷没了得不偿失，所以我是用主板上的BIOS芯片来刷写的，都是4M的25芯片，大神们一看就知道是技嘉主板。

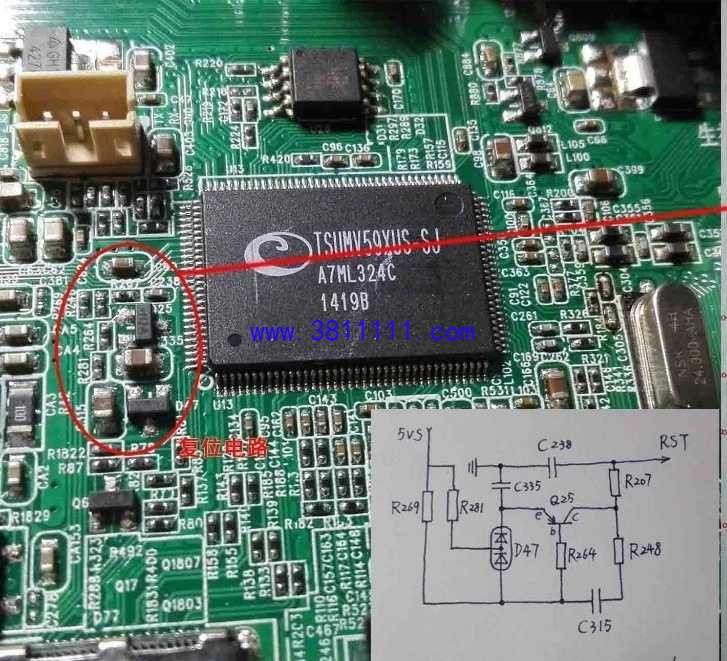

    但是刷过数据之后，电视还是指示灯亮不开机，按理说刷了屏参数接近的数据，就是不正常也会花屏什么的，这个一点反应没有，看样子不是数据的事。检查一下时钟电路，如果时钟电路异常也会造成不开机。时钟电路不是多复杂，就是晶振和谐振电容，但是检查一遍也没有问题。再检查一下复位电路，复位电路不正常也会造成不能开机。该机大芯片是TSUMV59XUS-SJ，查数据得知115脚是其复位脚，该芯片是高电平复位。

   通电后测试其115脚为0伏，正常。兵分两路，一路经R281（阻值很小，在路测5欧）、复合二极管D47为C335快速充电，为Q25（PNP三极管）的E极供电，另一路为R269、C315组成的RC延迟电路中的C315充电，因电容两端的电压不能突变，又因R269阻值较大（实测20K）充电电流较小，所以开机瞬间Q25的B极电位低于E极电位，Q25导通，C极输出高电位经R248、R207分压限流，C238平滑后为芯片115脚提供复位电压。随着C315的充电，Q25的B极电压逐渐升高，当C315充电完成Q25截止，Q25的C极电压为0V，上电复位过程完成。关机时， C315所充电荷通过D47的二极管快速放电，电位降低，Q25导通；C335所存电荷使得Q25集电极瞬间为高电平，实现关机复位。

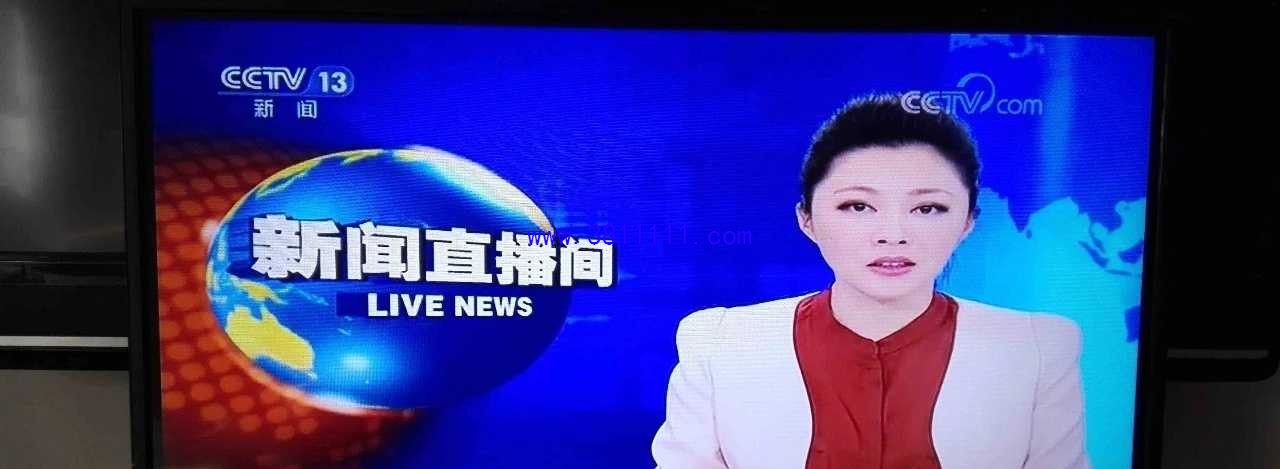

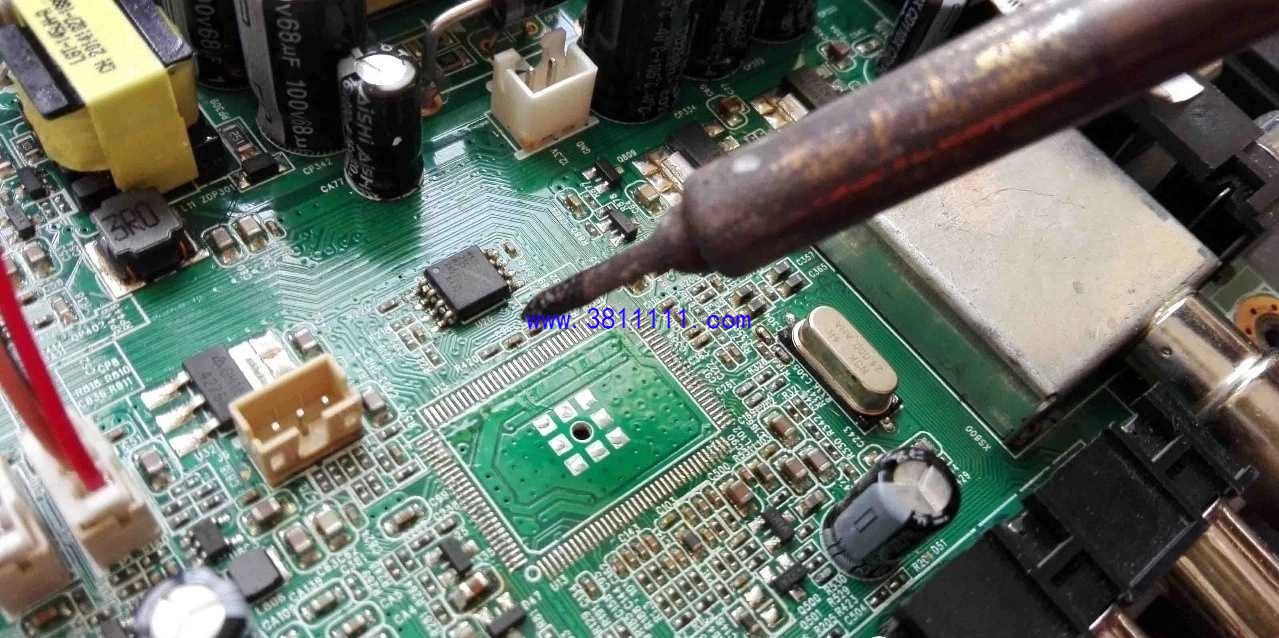

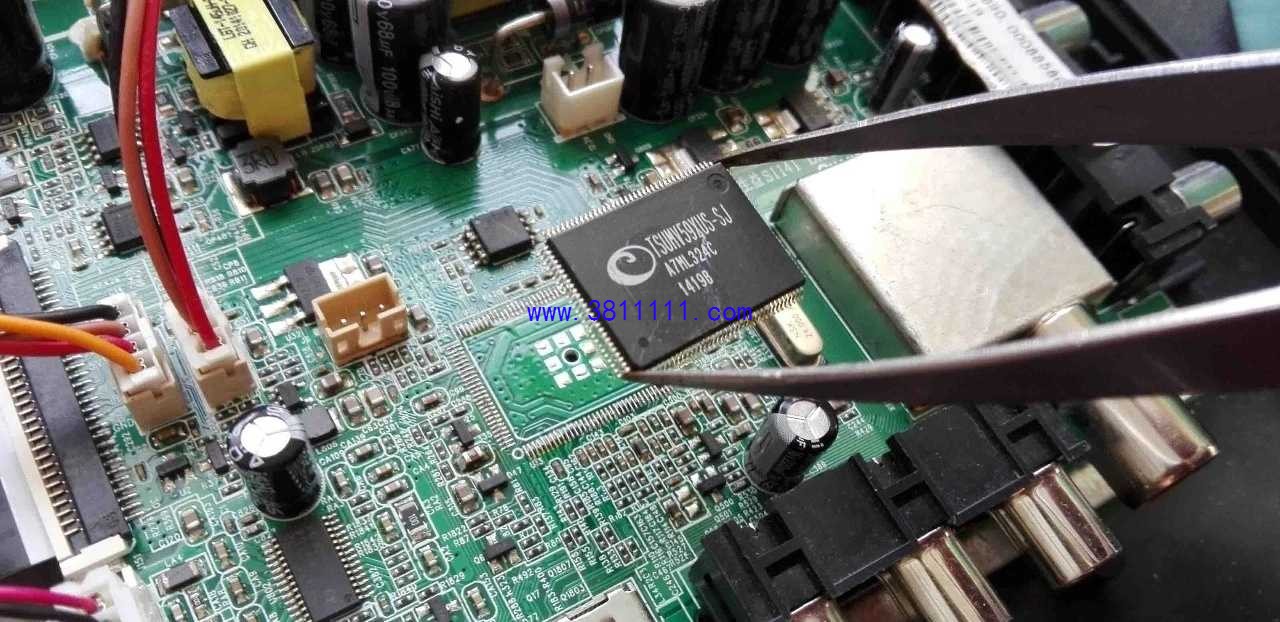

   经过检查，复位电路各个原件正常，115脚有正常的脉冲电压。不开机的几个主要检查点都检查过了，看来大芯片坏了，这个雷的威力看样子还是很大的。于是购买更换大芯片，用风枪拆下大芯片。用烙铁清理焊盘，这样芯片才容易对齐焊接。采用拖焊的手法焊接大芯片，针脚比较密 ， 焊接好后，又仔细检查了一遍，通电测试，指示灯闪烁了几下，久违的开机画面出来了，完全正常。长虹电视U盘刷机方法，理论上所有长虹机型适用。不知道自己机芯的朋友可以进入工程模式查看（进入工程模式方法：依次按遥控器,节目源--菜单--0816即可进入）刷机前先确定你的电视机型号是什么机芯，依次按遥控器-节目源-菜单-0816然后就进入了工程模式菜单，

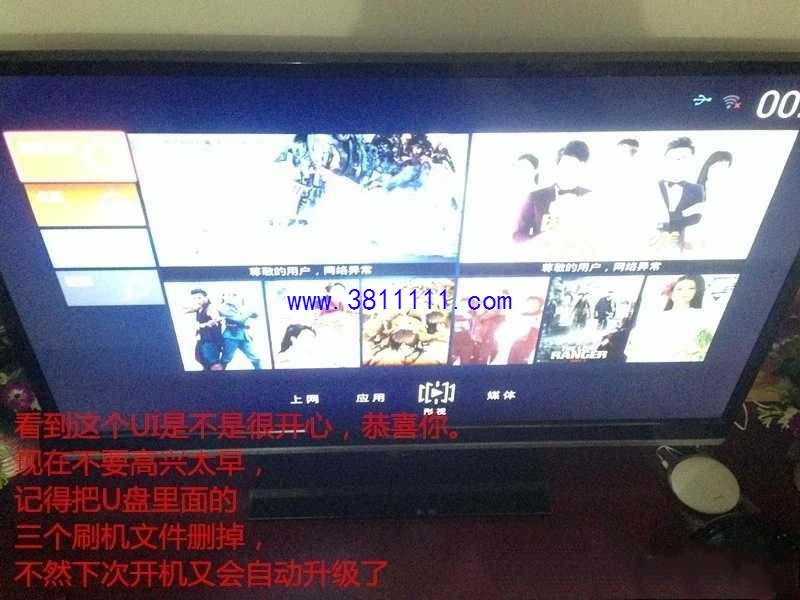

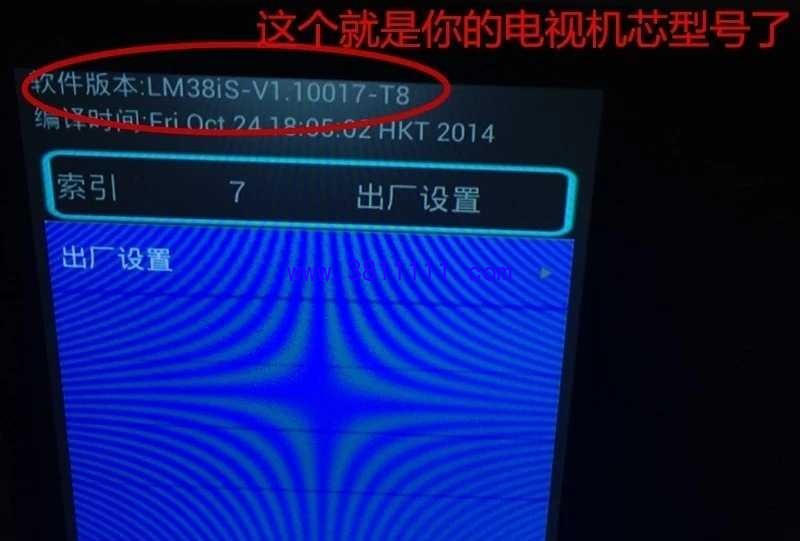

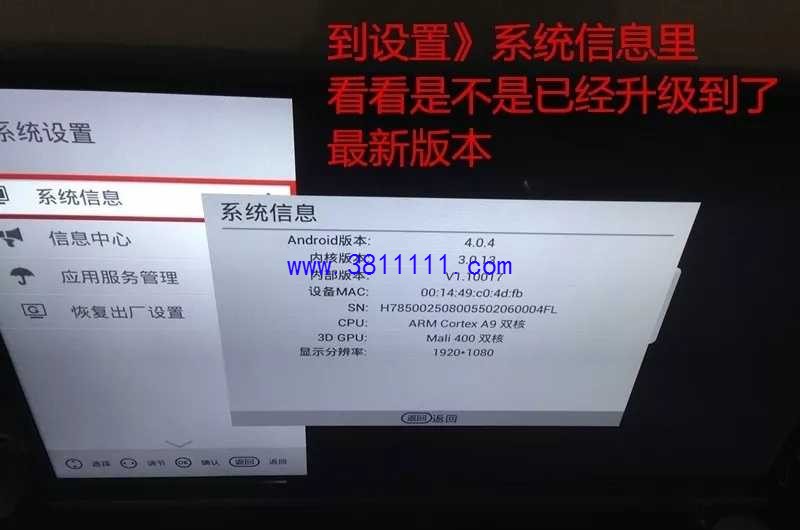

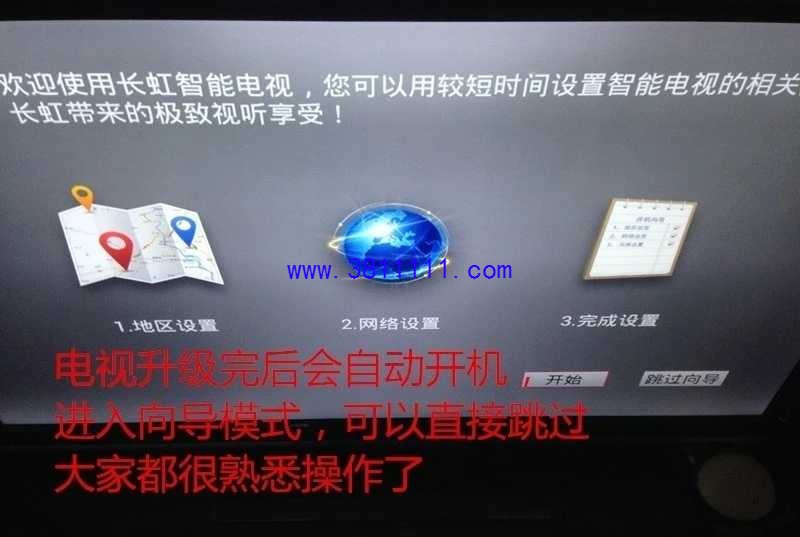

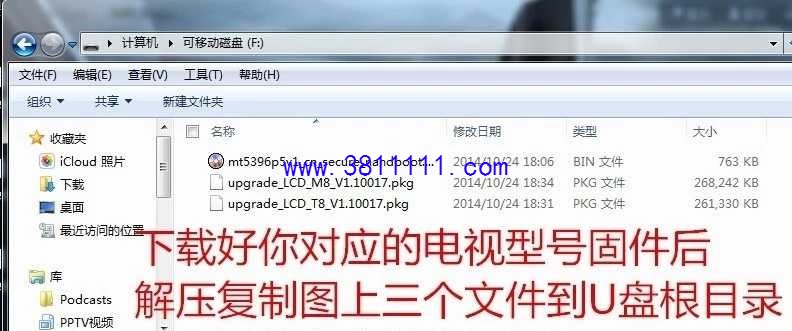

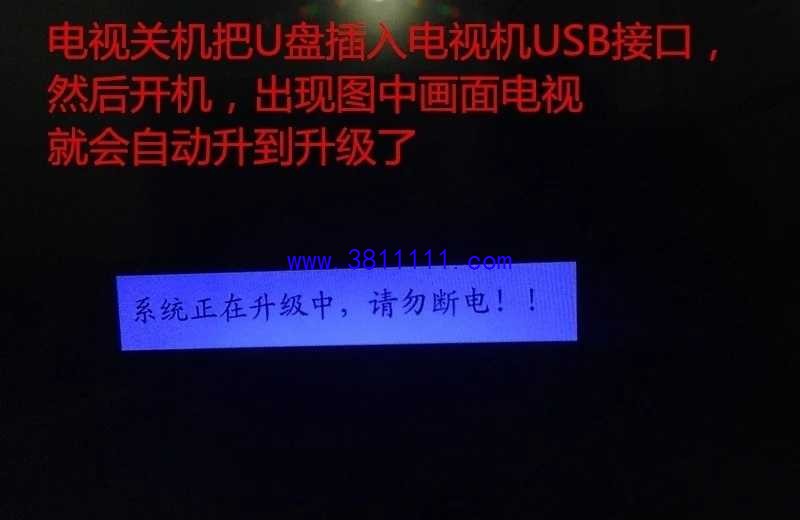

   下图红圈部分就是显示你电视机芯的型号了 可以看到图中我的电视软件版本：LM38is就代表38机芯，V1.10017代表固件版本知道机芯后，就可以下载对应的固件了。下载后解压缩，得到三个刷机文件。 把这三个文件复制到U盘根目录里（不要放在文件里面）开始准备刷机，电视关机插入U盘，按电源键开机， 进入下图的升级界面，升级过程比较久。好了，升级完后电视自动重启进入了向导模式，你可以选择看看向导 也可以选择跳过。刷机完成了，但是不要急。记得拔下U盘把里面的三个刷机文件删掉， 不然你下次开机又会自动升级了。最后我们去系统设置里面看看是不是已经升级好了。
