[维修实例分享] 修个老彩电没什么技术含量长虹25高清二次不开机罕见故障维修

  [复制链接]

初级技师

Rank: 5Rank: 5

帖子
5
主题
5
积分
698
在线时间
0 小时
注册时间
2019-5-7
最后登录
2019-5-7
发表于 2019-5-8 11:06:46 | 显示全部楼层 |阅读模式
修个老彩电,技术不咋地大家不要见笑
长虹25高清二次不开机罕见故障维修一例

  很久没发过大**电视维修案例了,现在都是液晶电视的天下,觉得发这种帖子在实际维修中借鉴的意义已经不大了,之所以将此例发出来,只是与大家分享下这个长虹电视故障的罕见之处,但是结果会让大家大跌眼镜:这么个东东坏了?怎么可能?请看正文。

  接了个王牌坏大块的电视,为了那诱人的棕橙棕,驱车30公里去朋友那里找大块,保险起见,直接拉上电视。朋友倒是很热情,大块免费,而且免费装好,死活不让走,免不了又是几个小菜,开车不喝酒,吃吃饭聊聊天,准备走人,又往车上放了两瓶酒和一个25长虹高清电视,问咋回事?答曰:开机高压启动下就待机了,自己没修好,先后找了两个售后的朋友,三个人断断续续修了将近一年,到现在修的高压都没了,高压包偏转数字版都换了,行场全部查了,5伏啥的都没事。。一听这话,觉得有点麻烦,但是一股不服输的劲儿上来了:我倒要看看它到底有多难;拉走。

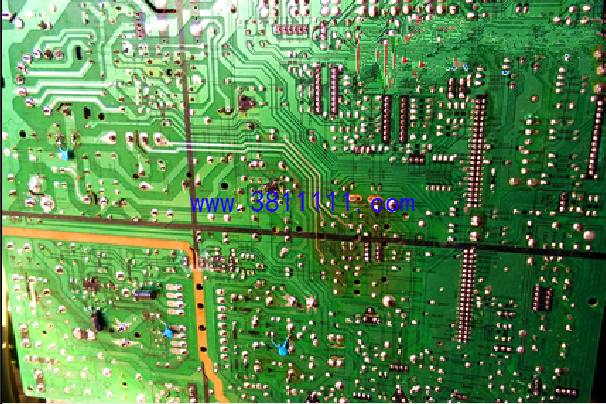

  这电视一放放到了前几天,从我拉回来它就没进过屋,无意间看见了这个放在角落里,灰头土脸的电视,修修吧,再不修对不起朋友的热情款待了,说干就干,上手术台,拆机,常规检查,开机测主电压待机80伏正常,按开机键电压升到85伏,随即又降到80伏,灯闪几下又亮了,又待机了,换掉朋友提供的数字板,还是如此,行电路断开,断开稳压电路开待机控制的跳线,开机有继电器的吸合声,主电压升到140伏稳定,挂灯泡电压也正常,看来电源没事,断开开待机电路,接行试机,开机瞬间高压启动,但是随即主电压消失,电源停振,难道高压包挂了?瞬间打火致使电源停振?致电朋友,朋友说高压包绝对是好的,这就奇了怪了,开始检查行电路和场电路,还是一无所获,【实际这些电路已经被他们几个检查N多次了】维修陷入困境,看来还得重新寻找突破口,主板图片如下:

  仔细分析自己的维修过程和朋友所维修的部位,既然接上开待机电路主电压有提升的迹象,随即又待机,数字板不再输出开机电压,应该是保护了,但是断开开待机电路行却可以瞬间出现一下高压,说明数字板已经输出了行驱动脉冲,既然高压包是正常的,为什么高压启动瞬间电源会停振?如果电源有问题为什么接灯泡电压始终正常?朋友找的两个帮忙的都是做售后的,技术不会差到哪去,思来想去只有一个可能,就是电源有问题,能带动灯泡,却无法承受瞬间高压产生所需要的电流,,而且在试机过程中,行瞬间工作的同时,伴随着高压包发出较大的吱吱声,电源才停振,随即将矛头指向电源电路。

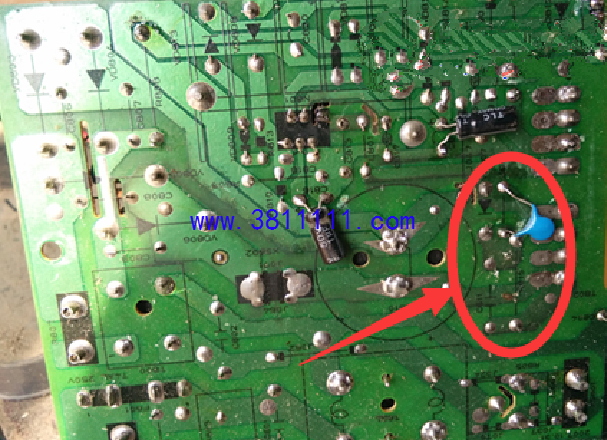

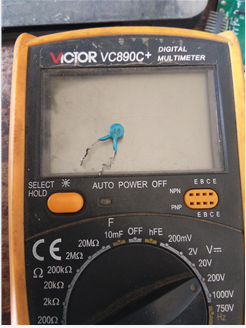

  此机电源芯片为6756,开机测电源初级主要电压和电阻都正常,查来查去也没发现有什么问题,对自己判断电源有问题的想法产生了怀疑,不管它了,接上模块一试便知,没将模块固定在原散热片,只是找个散热片加上临时试下机,调好电压,开机行启动,出现两边不到边的图像,心中暗喜,就是电源坏了,看来元凶即将浮上水面,突然发现模块散热片异常烫手,简直不能触摸,赶紧关机,【确定模块是好的】  为什么模块会这么烫?只有电源尖峰脉冲吸收电路了,随即检查尖峰吸收电路,发现一个221的瓷片电容击穿,随即换掉此电容,恢复所有电路开机,高压出现,随即出现正常的光栅,接上信号,图声正常,维修结束 03.png

中级技师

Rank: 6Rank: 6

帖子
70
主题
11
积分
1212
在线时间
32 小时
注册时间
2005-8-1
最后登录
2019-5-23
发表于 2019-5-9 20:44:16 | 显示全部楼层
学习了.
