品读智能蓝牙电脑防盗系统电路

于海华

        在日常生活中，笔记本电脑具有便于携带、使用方便、价格昂贵等特点。电脑被盗或者丢失不仅使个人财产遭受损失，而且会使个人信息或隐私泄露，对自己和他人造成诸多不便。分析目前市场上的电脑防盗系统，它们存在自身体积大、易受外界干扰、易被盗窃等诸多缺陷。蓝牙是一种开放的短距离无线通信技术规范，工作在全球通用的2.4GHz ISM 频段。蓝牙的数据速率为1Mb/s，在全球开放的2.45GHz ISM 频带上以1 600 跳/s 的速率进行跳频，使用2.4GHz 的ISM 频段，无须申请许可证。蓝牙本身具有保密性好、抗干扰能力强、 功耗低、便于集成等特点，尤其是其编解码一致。目前蓝牙技术已经在全球成熟化，其具有 的短距离传输以及模块化对我们的设计有很大帮助。　　本设计将蓝牙技术运用于电脑防盗。利用了蓝牙技术来检测被保护的电脑是否在安全范围内。当被保护的电脑被盗时，蓝牙接收器检测到电脑超出安全范围，启动报警器报警，从而起到电脑防盗的作用。
　　555 定时器模块

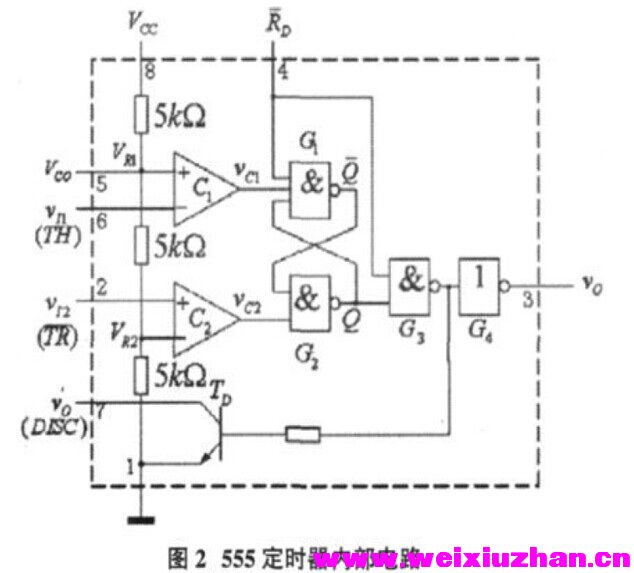

       555 定时器是一种模拟和数字功能相结合的中规模集成器件。555 定时器的电源电压范围宽，可在4.5V~16V 工作，性能可靠。只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。其内部电路如图2 所示。555 定时器的工作原理如下：当输入信号自1 脚输入并超过2VCC /3 时，触发器复位，输出端3 脚输出低电平，同时放电，开关管导通；当输入信号自2 脚输入并低于VCC /3 时，触发器置位，3 脚输出高电平，同时放电，开关管截止。
　　发射模块电源

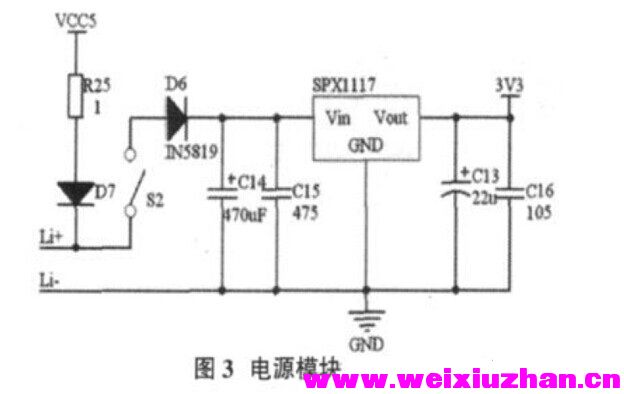

　　发射模块电源包括锂电池、充电电路和稳压滤波电路，为蓝牙信号发生模块提供3.3V工作电压。电脑USB 接口的5V 电压可以方便地对锂电池充电，防过充过放电路可以锂电池工作在最佳状态。当外接USB 电源时，由其对蓝牙信号发生模块供电，同时对锂电池进行充电；当无外接电源时，由锂电池对蓝牙信号发生模块供电。选用DO（低压差线性稳压器）芯片SPX1117-3.3，将输出电压稳定在3.3V.电源模块如图3 所示。

　   蓝牙信号收发模块

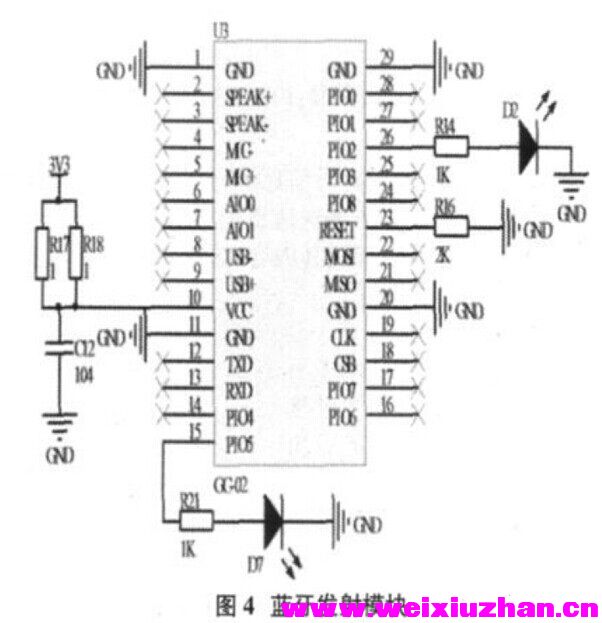

　　蓝牙信号收发模块均采用一块由南京国春电气设备有限公司生产的GC-02 蓝牙模块。GC-02 是采用CSR 公司Audio_Flash 蓝牙芯片设计生产的蓝牙数传模块，采用激光盲孔加工工艺，贴片式设计，体积尺寸紧凑，最适合工业数据、语音传输。主要应用于蓝牙语音传输、车载蓝牙、蓝牙语音网关等。当蓝牙发射模块上电，则自动与蓝牙接收模块建立通信。蓝牙发射模块如图4 所示。

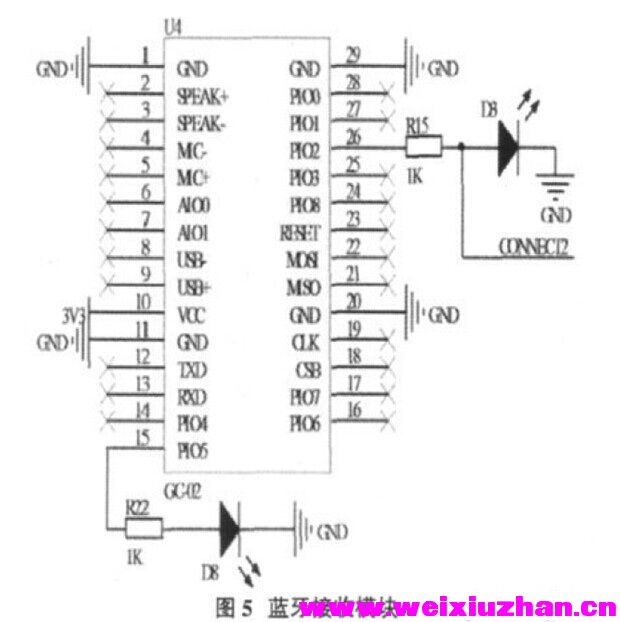

　   当GC-02 检测到蓝牙信号并建立连接后，PI03 端会输出高电平，否则为低电平。此信号接入微处理器AT89C2051，用以判断是否建立链接。蓝牙接收模块如图5 所示。

       微处理器模块

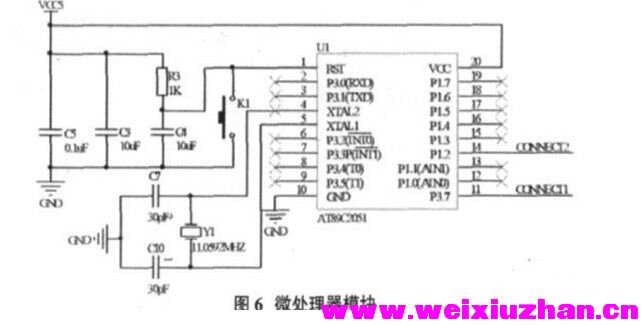

　　微处理器模块是以AT89C2051 为核心的最小系统，包含上电复位、晶体振荡等部分。微处理器模块如图6 所示。信号接收模块检测到P1.2 口的高低电平变化时，即表示电脑被盗。微处理器使用定时器产生PWM 信号，驱动P3.7 口的报警模块，完成报警动作。

       报警模块
　　报警模块由蜂鸣器和两个复合管构成，使电路具有两种状态。微控制器AT89C2051 产生的PWM 信号使复合管交替均处于放大、保持状态，可以很好的驱动蜂鸣器，实现报警功能。报警模块如图7 所示。

       接收模块电源

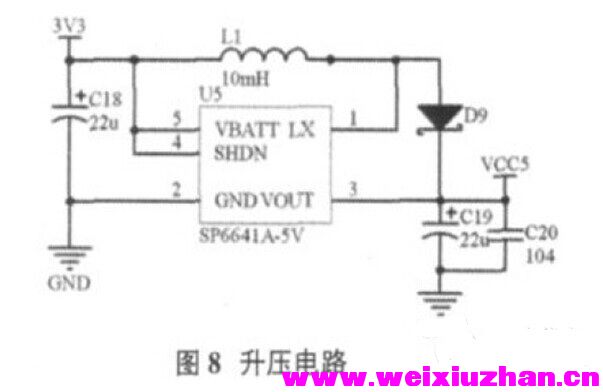

　　蓝牙信号接收部分由于体积较小，可以被整合在电脑内部。选用Sipex 公司的SP6641B-5.0 芯片，将锂电池的供电电压升至5V，为微控制器和报警模块供电。同时，可以选用USB 接口的5V 电压方便地对锂电池进行充电。升压电路如图8 所示。
