继电器切换式交流稳压器原理与维修

守候幸福者

        ZT-15KVA交流稳压器是继电器自动切换自耦变压器抽头调压式稳压器，附图根据实物绘制的电路图。

        由电火线与零线接入内部接线板输入端后，零线与输出零线端子并联，同时连接变压器的公共地端。电网保护接地线与机壳连接，火线连接到两路互锁的断路器LDB1、LDB2。当断路器选择〔市电〕时，LDB1接通，输入火线通过继电器J1的常闭触点J1-b直接到输出火线端子，负载直接由市电供电。变压器没能接入火线，内部电路不工作。当断路器选择〔稳压〕时，LDB2接通，LDB1自动断开，输入火线经继电器J4的常闭触点J4-b接入变压器220V端。变压器24V输出经D1 D2 D3三个并联的二极管整流和C1滤波后的直流电压为控制电路提供电源，。一路直接连接四个继电器线圈，作为继电器的工作电压，另一路经IC3三端稳压器7809稳压后为控制电路提供稳压电源。通过R1限流，电源指示灯LD1绿色发光二极管点亮。
        为了防止冰箱、空调等设备在电网断电瞬间又来电时二次启动，一般交流稳压器都设置有延时启动电路。9V电压经R27、R28分压后把5.5V提供给IC2 (LM324)的d放大器反向输入端13脚，并通过R19给正相输入端12脚供电。因C6并联在12脚与地之间，C6的充电过程使12脚电压有一个从0V到9V的变化过程。当C6上的电压没超过5.5V前，放大器输出端14脚保持在0V。Q1没有偏置保持截止状态，继电器J1不能闭合，输出被延时。当C6上的电压超过5.5V时14脚开始有直流输出，经R29、D8正反馈使放大器迅速饱和导通，14脚变成高电平，驱动Q1导通，继电器J1闭合。一直亮着的红色延时指示灯随之熄灭， J1的常开触点J1-k把变压器调整后的电压送到输出火线端子。这个延时过程大概约5分钟，如果按下延时选择开关K1，电阻R20并入充电电路，因R20不到R19的百分之一，所以充电时间大大缩短，数秒即可启动输出。有了输出电压后，绿色工作指示灯点亮，输出电压表显示输出电压值。电网断电C6即可通过D7放电，即使断电后瞬间又来电，延时电路依然重新延时。
        IC2的放大器a是超压控制电路，在J1延时闭合前由J2的常闭触点J2-b从190V抽头得到的取样电压经R33降压，D9、C9整流滤波，R32、VR2、R31分压提供给正向输入端3脚。反向输入端2脚由R23、R24、R25提供基准电压。如果在用电过程中输入电压突然超过240V，3脚电压将高于2脚基准电压，放大器1脚输出高电平。这时超压指示灯点亮发出警示，Q6获得正向偏置而导通。12脚等于接地，14脚变成0V，Q1失去偏置而截止，继电器J1释放，停止输出。如果一开机就遇到240V以上的高电压，则JI就不会闭合，只有当电网电压回落后才开始充电延时的启动过程。VR2是超压保护调整电位器，通过改变分压可调整保护启控电压。此电路IC2的b放大器三个脚已设置电阻但没有使用，c放大器三个脚空着。

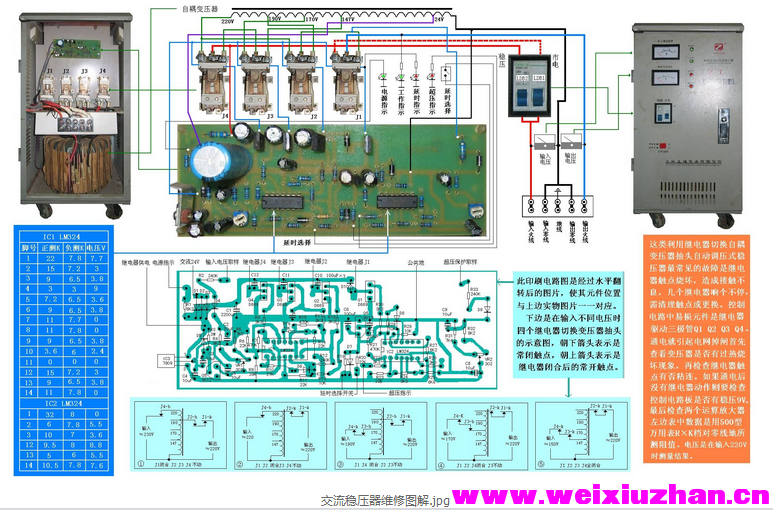

        IC1(LM324)是J2、J3、J4三个继电器进行变压器抽头切换的控制核心。其四个放大器在这里作为电压比较器使用。稳压9V通过三组分压电阻分别给四个放大器2、5、10、12脚提供基准电压，输入电压经R2降压，D4、C2整流滤波，R4、VR1、R5分压后提供给3、6、9、13脚作为取样电压。Q5与R3、C3构成9V延迟关断电路，开机瞬间9V电压通过R3向C3充电，在C3上电压小于8.4V以前，Q5是饱和导通的， 9V电压加到b、c、d三个放大器的反相输入端6、9、13脚，使三个放大器的输出端7、8、14脚均保持在0V。在延迟时段J2、J3、J4三个继电器被强制在不闭合状态，输入电压只能由变压器220V端接在电路。防止开机瞬间在电路没有平衡前三个继电器误动作造成变压器过流烧坏和电网掉闸。当C3充电超过8.4V以后，Q5失去偏置而截止，集电极不再有9V输出，此时取样电压才显露出来。因基准电压分压比不同，并且放大器a与其它三个放大器输入极性相反，其输出又影响放大器b的基准电压。使得三个放大器有规律的输出或高或低电平，使Q2、Q3、Q4或导通或截止，继电器把相应的抽头接入电路，完成自动调压和稳压输出。维修图解中有这三个继电器切换示意图，揭示在输入不同电压时继电器的动作变化。因变压器相邻抽头之间电压差在20V左右，所以调整后输出电压只是相对稳压，与220V误差在±10V左右。
        维修要点和数据参考维修图解，其他型号采用LM324作为控制电路和用继电器切换变压器抽头的交流稳压器也可参考此电路。
