裕兴碟机开关电源故障分析与检修

守候幸福者

        一台裕兴数码YX-606D超级VCD，整机不工作，俗称“三无”故障。

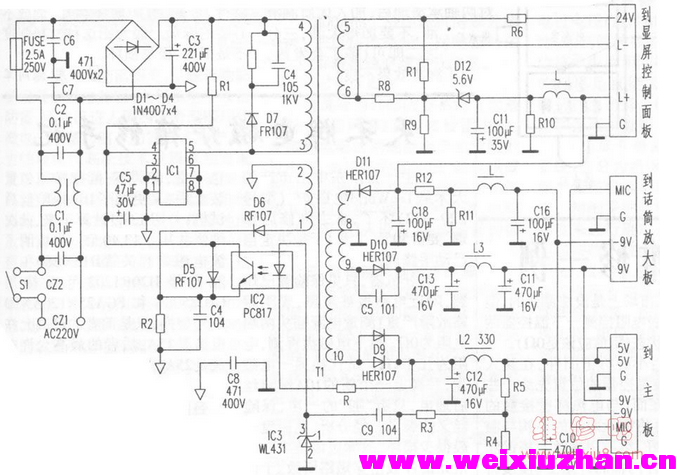

        由于该机采用开关电源，因此怀疑是开关电源故障。由于双列直插封装的八引脚电源控制芯片的型号已被厂家打磨掉，为了检修方便特绘出其开关电源的原理图，以便检修(见附图)。先检查电源板上初、次级上的元件，并未发现有元件烧坏的迹像。断开次级输出端的三个排插，再通电后测量次级各组均无输出。测量初级主滤波电容C3两端的+300V正常，说明初级电路并无短路及过流现象，断电后测C3两端还有较高的直流电压，说明开关电源并未起振。
        通过原理图分析，导致不起振的原因主要有：IC1不良损坏、启动电阻R1开路或阻值变大、以及由IC2和IC3等构成的稳压控制环路发生故障。由于初级无过流现象，怀疑IC1损坏的可能性不大，先检测启动电阻R1，但未发现异常。为了进一步确定故障点，通电后检测IC1(③接红笔、④脚接黑笔)，发现有0～12V以上的循环跳变电压，正常应是稳定的8．7V。由于次级无输出电压，所以IC2的①、②脚间毫无疑问为0V，而正常应有1．1V。于是检查稳压取样组5V输出电路，发现+5V的输出端的对地电阻正反均接近0Ω。检测+5V的整流二极管及滤波电容，发现D9两端并联的另一只二极管已击穿短路。将其更换后通电测量各组输出电压值正常后，再将三组供电排插插上，最后试机恢复正常。
        小结：导致故障的机理是，由于稳压取样+5V端的整流二极管D9击穿短路，使该绕组的交流电流流向C12及C10。由于电容具有隔直流通交流特性，所以该绕组的交流电流经击穿的二极管通过C12及C10对地形成短路。因IC2内的发光二极管无电流通过，而光敏三极管便处于截止状态，使开关变压器T1的②-①绕组的反馈电流无法送至Ic1的④脚，而使Ic1停振。

温州陈林
