松下（乐声）NV-M9000摄像机字符叠加检修

于海华

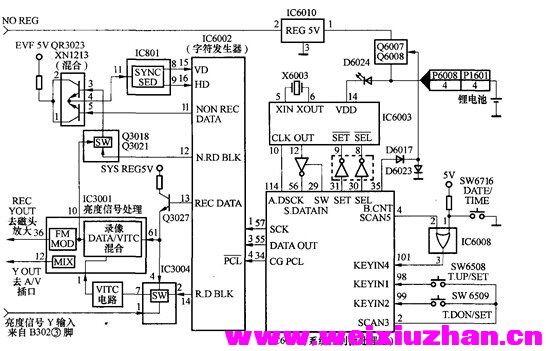

        松下NV-M9000摄录一体机字符叠加电路主要由IC6004(系统控制微处理器)、IC6002(字符发生器)和IC6003(日期／时间发生器)及外围电路组成的，如附图所示。系统控制微处理器IC6004的55脚(DATAOUT)输出串行数据送到IC6002的3脚产生两类字符，一类是可供记录的日期，时间字符，另一类是仅供显示而不可记录的(如计数器、告警及工作方式等)字符。
        1．记录字符的叠加
        日期／时间记录字符由IC6003产生。IC6003的5、6脚外接晶体振荡器X6003，产生所需的时钟信号，IC6003的8脚(SEL)为日期／时问移位数据输入端，9脚(SET)为日期/时间设置数据输入端，按一下操作面板上的SHIFT(移位)键，日期／时间变化一次，按一下SET(设置)键确定一个日期／时间数据。IC6003产生的日期／时间数据是以串行数据传送方法经IC6004送往IC6002，IC6002根据日期，日寸间串行数据产生字符信号。为了使电子寻像器上显示字符信号同步，电子寻像器IC801内部同步分离电路从视频信号中分离出垂直驱动VD和水平驱动HD同步脉冲信号，分别送到IC6002的15、16脚。  IC6002产生的记录字符(亮度)信号由13脚输出，经Q3027放大后分别送往IC3001的61脚和IC3004的4脚。由摄像机处理电路送来的亮度信号加到开关电路IC3004的1脚，此信号要空出一个位置以便加进记录字符数据，因此由IC6002的14脚(RECDATABLK)输出记录数据消隐脉冲信号加到IC3004的2脚，经内部开关电路后由7脚输出亮度信号送到IC3001的1脚，然后在IC3001内部与记录字符数据叠加，叠加后的亮度信号由：IC3001的36脚输出，送到磁头放大电路并记录在磁带上，另一路由IC3001的12脚输出送往A／V插座。
        2．非记录字符的叠加
  非记录字符数据只能在电子寻像器上显示，而不能被记录在磁带上。非记录显示字符以串行数据传送方法由IC6004的55脚输出送到IC6002的3脚，经内部电路译码识别后，由IC6002的11脚输出送往QR3023产生字符(亮度)信号，同时，由IC3001的10脚输出的亮度信号送到开关电路(由Q3018~Q3021构成)。为了实现非记录数据的叠加，IC3001的10脚输出的亮度信号要空出一个位置，以便加进非记录字符数据。为此，IC6002的12脚输出非记录数据消隐脉冲信号(NON RECDATA BLK)送到开关电路。经开关电路输出的亮度信号送到QR3023，与非记录字符信号叠加，并送往电子寻像器上显示非记录字符的拍摄图像。
