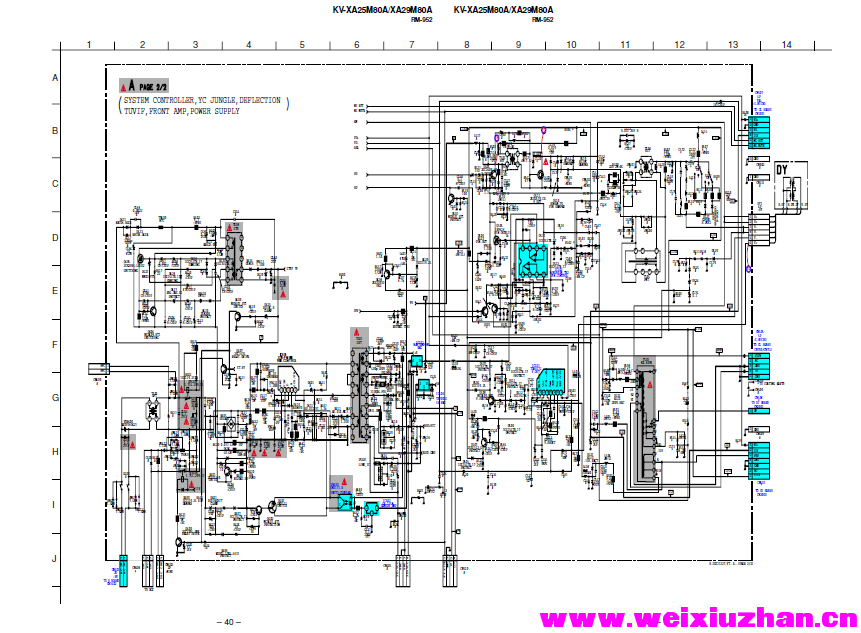

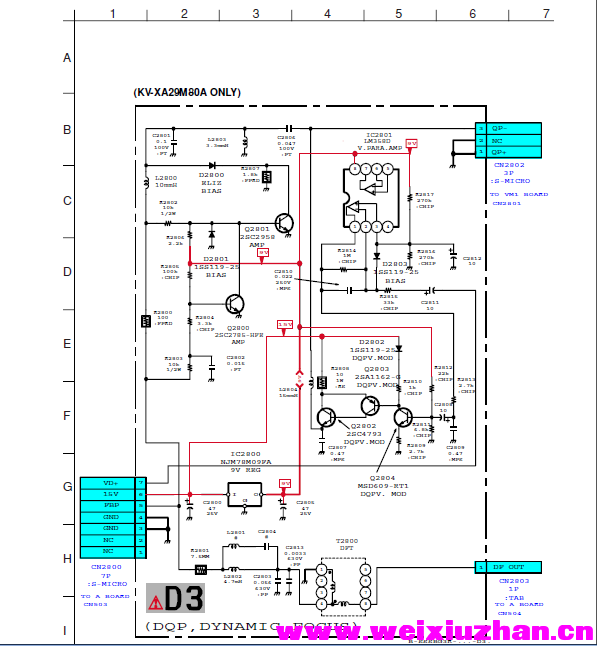

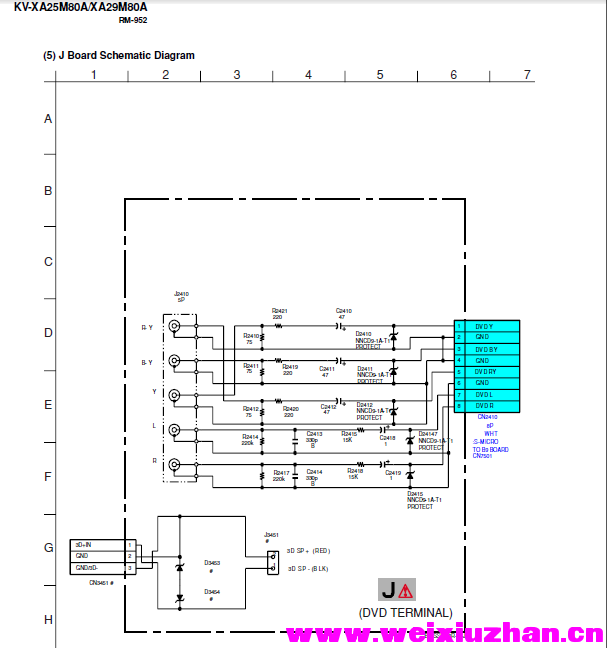

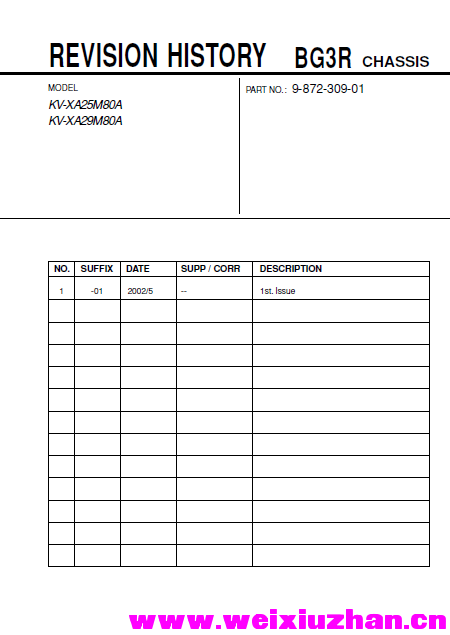

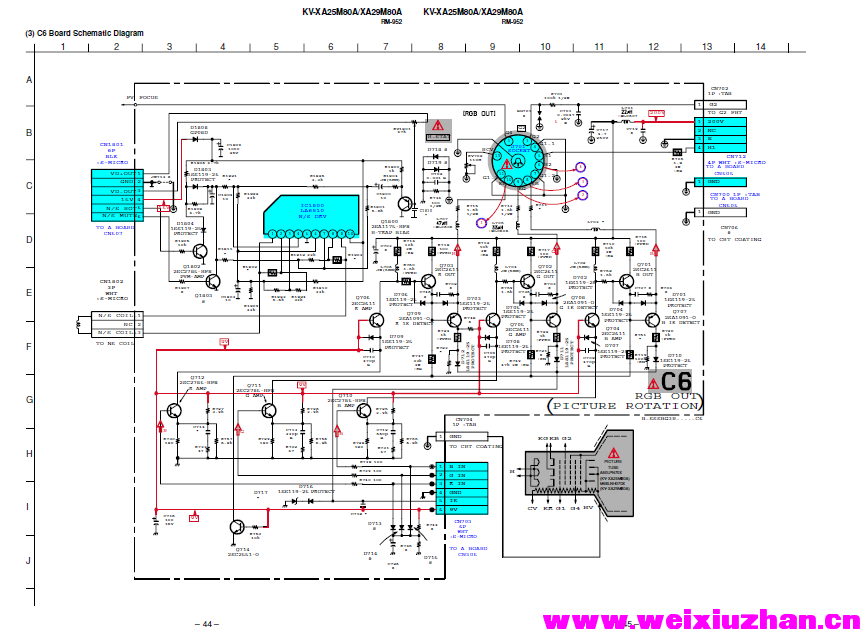

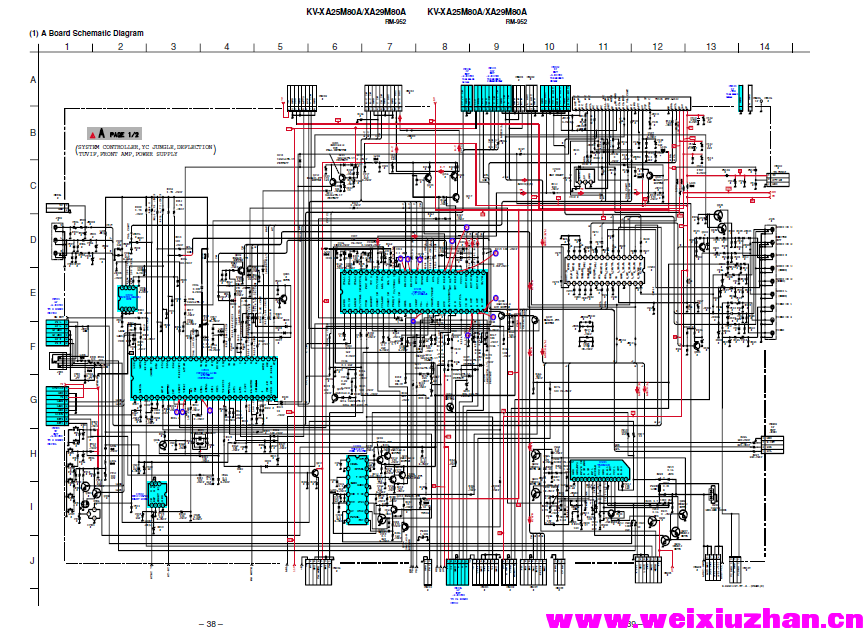

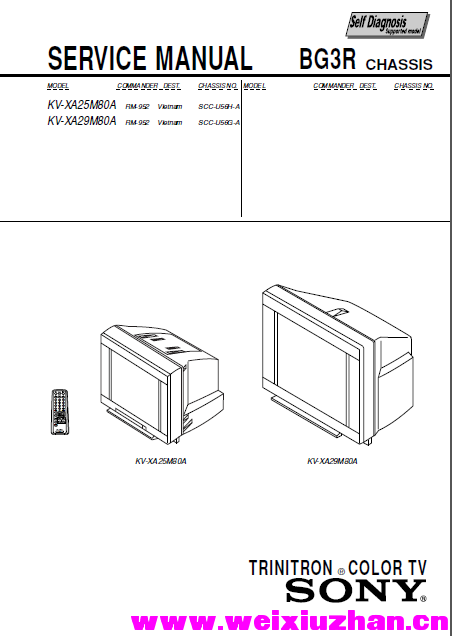

[资料交流] 索尼BG3R机芯彩电图纸

守候幸福者

Rank: 7 Rank: 7 Rank: 7

帖子: 158
主题: 156
积分: 2030
在线时间: 24 小时
注册时间: 2014-11-12
最后登录: 2014-12-23

发消息

发表于 2014-11-22 00:15:06 | 显示全部楼层 |阅读模式

本帖最后由守候幸福者于 2014-11-22 00:16 编辑











索尼, 索尼BG3R, BG3R, 机芯彩电图纸, 图纸

相关帖子

回复

使用道具举报

中级工程师

Rank: 9 Rank: 9 Rank: 9

帖子: 1652
主题: 0
积分: 13620
在线时间: 302 小时
注册时间: 2019-5-29
最后登录: 2024-4-26

发消息

发表于 2020-8-25 08:24:19 | 显示全部楼层

感谢楼主的分享。
