接修一台台式电脑(板号：GA-F2A58M-DS2)，上电后无显示。

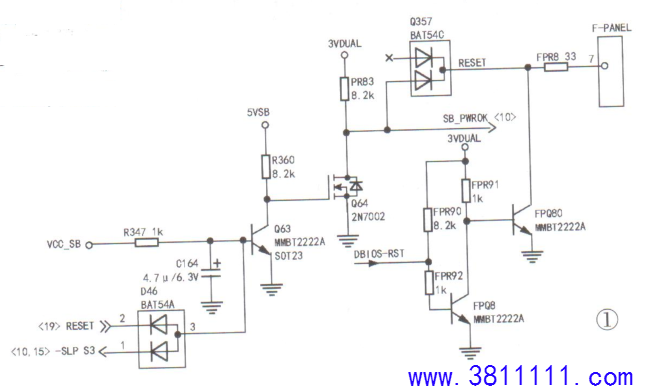

分析检修：拆机取出主板，外接ATXP4电源也无显示，确认主板有故障。断电后用万用表在路测量主板下列供电端对地阻值:DDR15V(内存主供电)端为150Ω；VCORE(CPU处理器核心供电)端为110Ω；VCORE_NB(CPU处理器集显供电)端为80Ω；VDDA25(CPU锁相环供电)端为200Ω，VCC_SB(南桥核心供电)端为160Ω，A-PU_VDD12(CPU总线供电)端为190Ω，均正常。插上主板数码诊断卡，上电后复位灯长亮并不跑代码，测量主板上CPU及内存供电均正常，但测量SB_PWROK(南桥电源好)信号电压为0V(正常值为3.3V)，明显不对。该信号的测试点为Q64的D极，如图1所示。

断电，测量电阻PR83阻值正常。拆下Q64后通电再测，SB_PWROK信号电压仍为0始转向检查Q357所在的信号支路，发现F_PANEL(机箱面板排针接口)⑦脚(RESET)电压为2.4V，低于正常值3.3V。正常时Q357因负极为高电平而截止。若Q357导通，则会拉低SB_PWROK信号。断电，测量三极管FPQ80及FPQ80的各极对地阻值，发现FPQ80的c极对地阻值仅为20Ω，明显偏小，怀疑FPQ80损坏。更换FPQ80后再测，其c极对地阻值已升到230Ω。通电试机，故障排除。
