台式电脑机箱与主板连线安装指导。

组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异，这里以一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。

由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。　　一、机箱上我们需要完成的控制按钮

开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口

首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

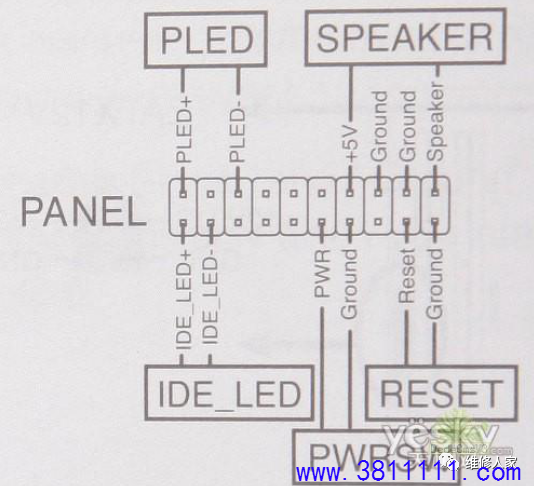

上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发声音的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

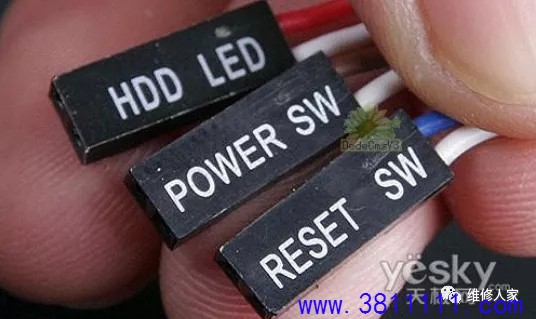

上图为机箱提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”统一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。

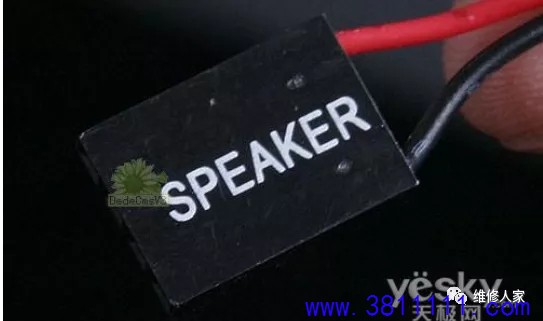

机箱上的前置蜂鸣器插头，用SPEAKER进行了标识，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。

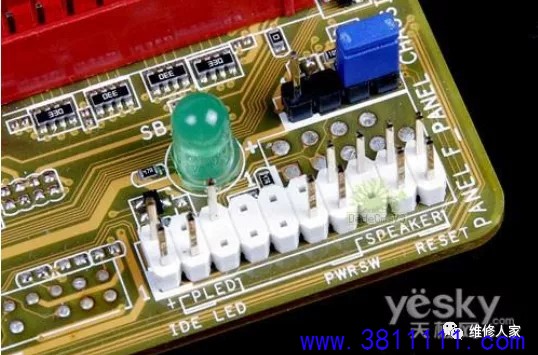

主板上的开关、重启、电源工作指示灯、硬盘指示灯插针

上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。

二、慎重：机箱前置USB连接方法

机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。

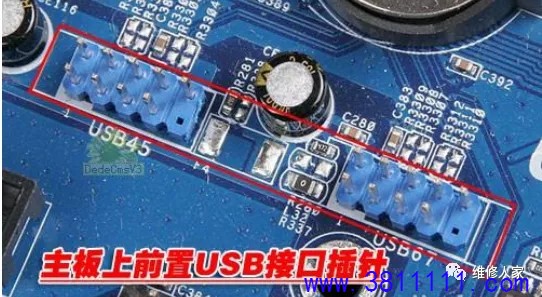

图1：一些低端主板上的前置USB插针，这些插针的周围没有设计保护槽

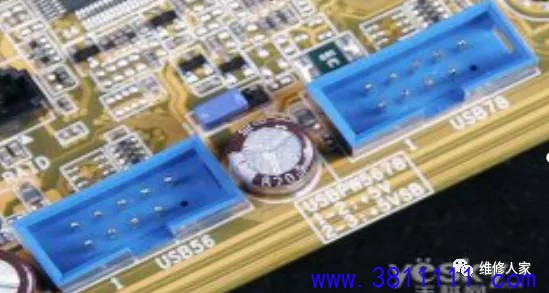

图2：中高端主板上的前置USB插针，有保护槽

在低端与中高端的主板上，USB插针虽然位置与外观有所不同，但插针数量与排列是完全相同的，我们只要掌握正确的连接方法，即可以搞定一切主板与机箱。另外，不同机箱的USB插头也不相同，一些低端的机箱上往往采用的是单个插头的设计，八九个插头看分散排列，看起来相当乱，这时就需要大家细心的分清每个插头的对应位置。有些中高端的机箱，为了防止因USB接口插错而造成的主板烧毁现象，它将两个USB的所有插头固定在一起，并采用了防呆式的设计，反插时无法插入，这也大大减少了安装步骤。

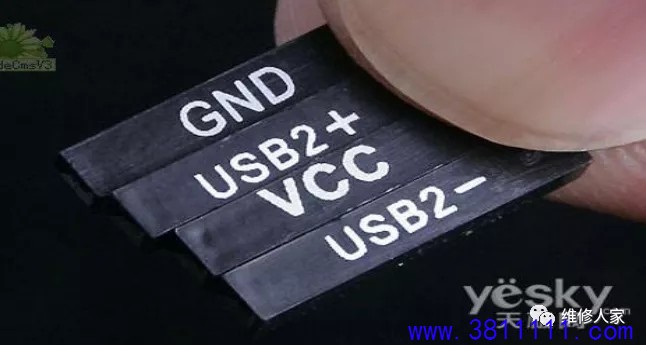

上图中为一组前置USB接口，由USB2+、USB2-、GND、VCC三组插头组成。其中，GND为接地线，VCC为USB+5V的供电插头，USB2+为正电压数据线，USB2-为负电压数据线。在主板的USB插针上，每个接口对应四个插针，其机箱内一体式的USB设计，两个为一组  独立插针式的USB插头。这是低端机箱与中高端机箱内设计不同的前置USB插头，前者不做过多的介绍，一体式的设计只要按照正确的方法插入即可完成，方向不对则无法插入。后者要做一下详细介绍。其对应方式如下图（通用于任何的主板）。

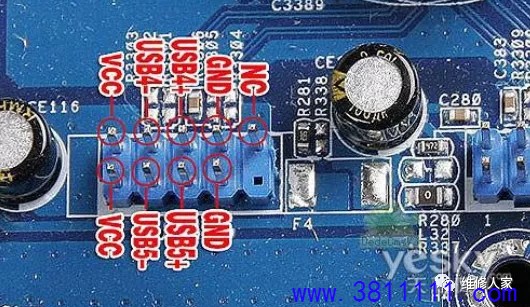

主板上USB插针的对应图

需要指出的是，如果机箱内提供的USB插头没有标注相应数据，我们则可以通过USB插头的不同颜色进行区分。

红线：电源正极（接线上的标识为：+5V或VCC）

白线：负电压数据线（标识为：Data-或USB Port -）

绿线：正电压数据线（标识为：Data+或USB Port +）

黑线：接地（标识为：GROUND或GND）。

三、前置音频接线方法

为了方便用户，在大部分机箱上都设有前置音频接口，分为音箱和耳机两个插孔。在一些中高端的机箱中，这两个扩展接口的插头被集中在了一起，用户只要找准主板上的前置音频插针，按照正确的方向插入即可。由于采用了防呆式的设计，反方向无法插入，因此一般不会出现什么问题。这里，我们重点介绍那些采用独立插头，安装比较复杂的机箱。

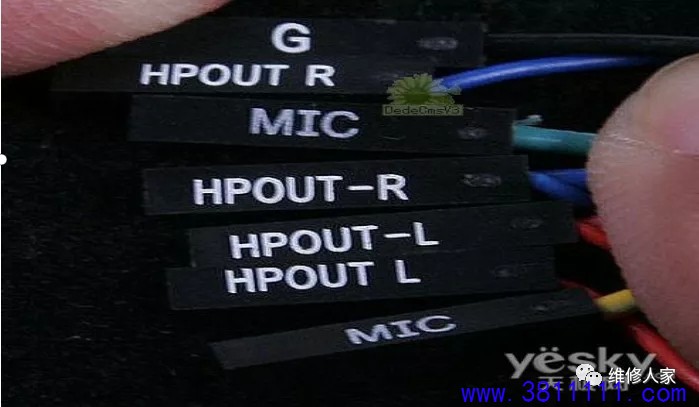

机箱前置面板上音频连接插头

上图我们可以看到，在机箱前置的音频接口上，内部通过七个插头与主板上相应的插针进行连接。上图我们可以看到，在每一个插头上，都标注了相应的英文字符，我们可以查看主板自带的说明书，与主板上相应的插针进行正确连接。前置的音频接口一般为双声道，L表示左声道，R表示右声道。其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。

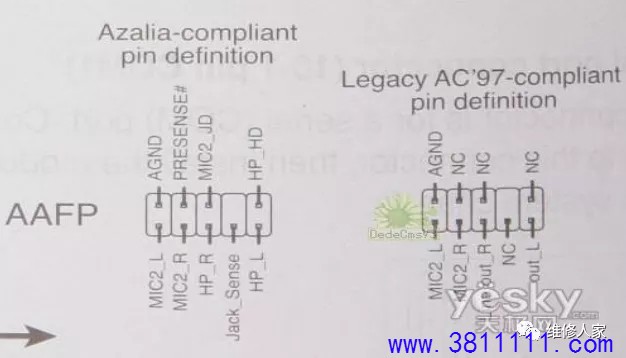

主板说明书中的音频连接方法

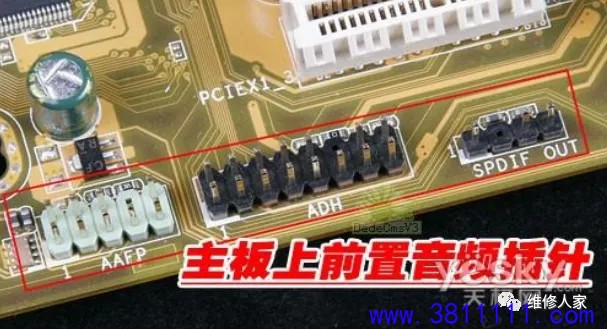

主板上的音频插针

上图中便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口。一般情况下，前置音频接口符合AC97’规范，因此这里我们只需要连接AAFP即可。

四、电源与主板接口的连接

对于电源与主板的连接，就比较简单了。在主流的主板上，都会有两个接口，一个是<
