CL液晶电视花屏现象的处理方法

2020-9-5 13:59| 发布者: 南召修电视| 查看: 12| 评论: 0

摘要: 例1、故障现象:开机白屏(机型:L49P1A-F/机芯:MT07T)处理方法:先通电测试主板各供电均正常,后接到整机上进行测试,开机图像发白,该主板是集成T-CON板部分的,怀疑故障点在 T-CON 板部分。测量T-CON 板部分电 ...
例1、故障现象:开机白屏(机型:L49P1A-F/机芯:MT07T)
处理方法:先通电测试主板各供电均正常,后接到整机上进行测试,开机图像发白,该主板是集成T-CON板部分的,怀疑故障点在 T-CON 板部分。测量T-CON 板部分电源供电却未发现异常,后直接更换UT6 后,试机故障排除。
例2、故障现象:开机花屏(机型:65U8600C/机芯:MS828H)
处理方法:开机进入主页正常,接入 HDMI 信号后有声无图出现花屏,切换成网络信号播放,故障依旧是有声无图花屏,怀疑数据有异常,但升级无效。后怀疑 CPU 不良,代换后以上故障现象依旧存在。逐一代换 DDR 故障现象还是一样存在,于是,认为可能是倍频芯片 U1201 不良引起。更换倍频芯片 U1201 后,图像声音正常,故障排除。
例3、故障现象:花屏干扰(机型:49C2/机芯:MS838A)
处理方法:主板开机一切正常,进主页也没有发现花屏干扰,但播放影片发现有整体图像偏色,后经过恢复出厂设置故障依旧存在。后准备升级软件,升级时用串口引导,发现升级到63%就会停掉,然后通过串口加网线升级后,以上故障排除。
例4、故障现象:图像不定时花屏(机型:55C2/机芯:MS838A)
处理方法:通电查看打印信息正常,可以正常开机,只是冷机图像正常。查看电压无任何异常,用风枪加热主板,随后图像出现花屏,此时测各电压发现 UDL1 DC-DC 电压在跳变。试着更换主芯片故障依旧,后发现C1019 漏电导致花屏。代换后老化试机故障未出现,故障排除。
例5、故障现象:开机 LOGO 花屏(机型:55D6/机芯:T962A3)

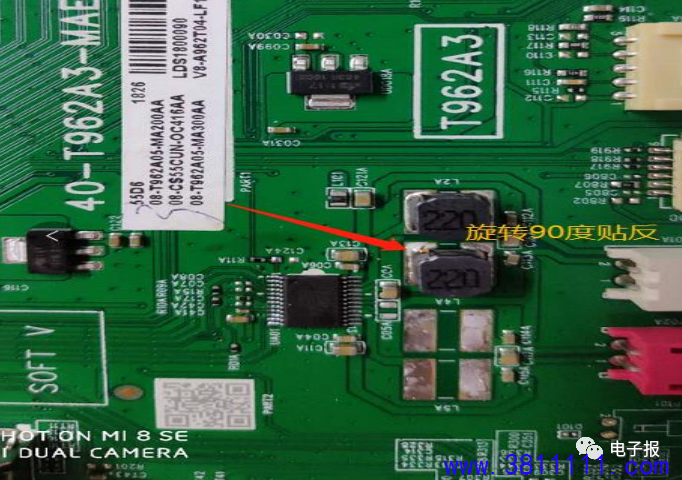

处理方法:通电测量主板各供电电压均无异常,用 U 盘插入 USB 口播放音乐,声音会出现断断续续现象。试着更换功放 UA01 后,开机变成彻底无声状态。测量功放1、2脚电压为3.2V,3、4、11、12脚为数据/时钟脚均无异常,5、6脚为总线脚电压 3.3V 无异常,7脚为复位脚 3.3V 无异常,8脚 3.3V 供电无异常,主供电 12V 无异常。测量输出电感 L4A、L5A 输出电压在 0.1V 抖动。拆掉 L4A、L5A 后发现 L2A (位置见图1所示)电感旋转 90度贴反,造成声音从功放直接输出未经过电感,造成无声。重新焊接后通电,故障排除。

图1
例6、故障现象:开机 LOGO 花屏(机型:L32F1B/机芯:RD851)
处理方法:通电开机,发现开机 LOGO 出现马赛克,但 LOGO 过后图像声音正常,因此判断是机芯数字板主芯片损坏,故先更换主芯片,更换后开机故障依旧存在。然后仔细测量各电路,测量电路电压时发现 UD2(位置见图2所示) 输出电压高一些,正常应该是 1.0V,但是实际测量电压是 1.2V。试更换 UD2 后,开机 LOGO 恢复正常,故障排除。

图2
例7、故障现象:播放网络花屏(机型:43U66EBC/机芯:MS828)
处理方法:目测主板没有明显的烧坏烧焦的痕迹。测量各供电 DC 对地阻值也没有发现异常,通电测试各供电 DC 电压时,正常,AV/HDMI 各端口图像正常,观看网络视频时整个屏都是有规律花屏。经查为主芯片 U501 不良,代换后,故障排除。
例8、故障现象:播放网络花屏(机型:L55C1-CUD/机芯:MS828H)
处理方法:通电试机观看其他信源均正常,只有观看网络的时候图像花屏,并且在开机的瞬间也有大约2 秒左右的花屏现象出现。本着先软件后硬件的原则,先强制升级主程序,但故障依旧存在,后直接更换主芯片MSD6A828 ,故障排除。
例9、故障现象:花屏(机型:AL43F3390A-3D/机芯:MS801)
处理方法:开机图像颜色不对,在人物图像边缘有色彩干扰,类似于屏线接口或逻辑板故障一样的问题。用一块主板试一下机子正常,说明故障在主板上。查主板未发现有问题,于是怀疑主芯片 BGA有问题。开机手按住 BGA 时好时坏,说明 BGA 脚接触不良。补焊 BGA 画面正常,故障排除。
例10、故障现象:花屏,彩色异常(机型:49AS5500/机芯:MT07A1)
处理方法:开始以为是数据混乱,于是通电调屏参,发现屏参不对。调好屏参后图像还是彩色异常,于是恢复出厂设置,故障依旧存在,说明软件方面没有什么问题。于是重点检查硬件,测量各个稳压块电压均正常;测量主芯片各组供电的对地阻值,也没有发现异常;接着测量主芯片输出信号 LVDS 到屏的插座 P910 各脚的对地阻值,发现有两个脚对地阻值只有二百多欧姆,其他脚都有六百多欧姆,与正常板对比明显阻值异常。于是更换主芯片后通电输入信号声音图像正常,故障排除。
例11、故障现象:图像有干扰(机型:75A950U/机芯:MS838A)
处理方法:此故障在画面静止的时候看不到问题,画面活动了,画面上就出现有小横杠,但不明显,一般遇到这种情况就是 BGA 损坏。当更换一个 BGA 后通电试机,故障依旧存在。后又把软件升级,故障仍然依旧存在。根据以往维修经验判断这类故障现象大多与 DDR 有关系,代换 UM3、UM4后通电试机,故障排除。
例12、故障现象:花屏现象不定,有时还不开机(机型:65L2/机芯:T960)

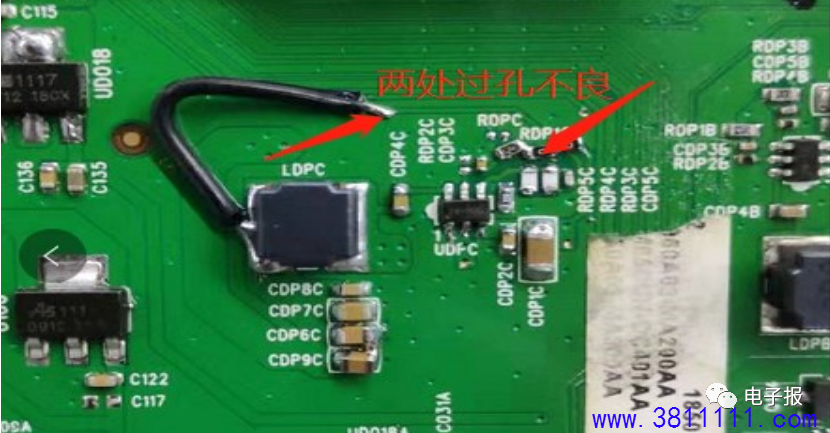

处理方法:开机图像有时显示紫屏,有时又是绿屏,图像不正常。试着更换主芯片后,故障依旧存在。后在多次上电中发现,有时还会出现不开机现象,不开机时测量其他供电电压都正常,唯独 DDR 供电一直在 0.9V~1.2V 抖动,有时又无输出。更换 DDR 供电芯片 UDPC 后故障依旧存在。后将电源芯片周围小器件全部测量一遍也未发现有不良元器件。找电路图分析电压高低应该跟反馈有关系,于是测量反馈电路发现 LDPC 输出到芯片反馈电路过孔有阻值,飞线(图3所示)后测量电压恢复正常,故障排除。

图3
例13、故障现象:播放网络亮度低花屏(机型:55F6/机芯:T960)
处理方法:开机菜单正常,U 盘播放视频无图,HDIM 正常,播放网络视频图像亮度低花屏。开机在线升级复位后,故障依旧存在。测 IC 外围供电正常,更换 U1C 后试机故障依旧。观察板子元件无损坏,于是更换 EMMC-U800 后,故障排除。
例14、故障现象:半边花屏(机型:55K3/机芯:MS848)
处理方法:上机出现半边花屏现象,遥控开关机,声音都正常,此时怀疑故障部位应该是在逻辑板部位。检测逻辑板上,各电压都没有发现异常,于是检修主板上两个屏接口,一个是 P1002,一个是 P1001。在P1001 这边开始测量,当检测到RP1007时发现排阻阻值有异常,直接把RP1007更换后,故障排除。
