电能表的分类、型号及含义,预付费电表的接线图

2020-9-5 13:50| 发布者: 南召修电视| 查看: 11| 评论: 0

摘要: 一、电能表的分类图11、按工作原理可分为机械式和电子式;2、按电路可分为交流和直流,交流电能表按相线可分:单相电能表、三相三线电能表、三相四线电能表;3、按用途可分为有工功率、无功功率、预付费电能表、复费 ...
一、电能表的分类

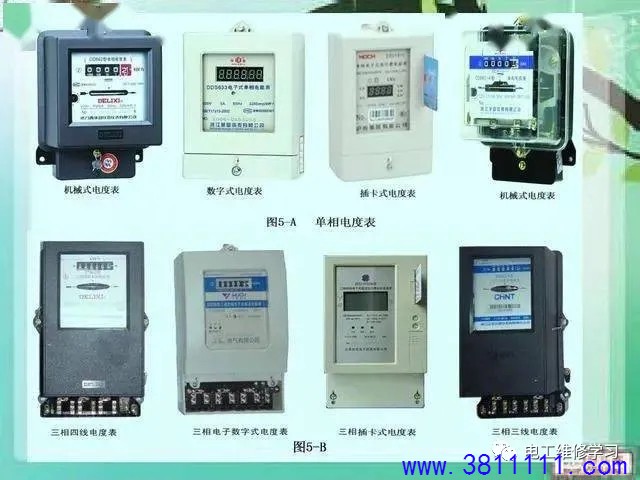

图1

1、按工作原理可分为机械式和电子式;

2、按电路可分为交流和直流,交流电能表按相线可分:单相电能表、三相三线电能表、三相四线电能表;

3、按用途可分为有工功率、无功功率、预付费电能表、复费率分时电能表、损耗电能表和多功能电能表等;
二、型号及含义

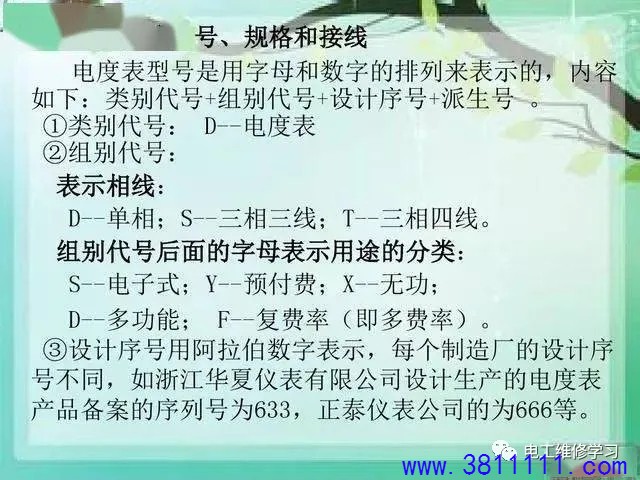

电能表型号是用字母和数字的排列来表示的,内容包括类别代号+组别代号+设计序号+派生号。

图2

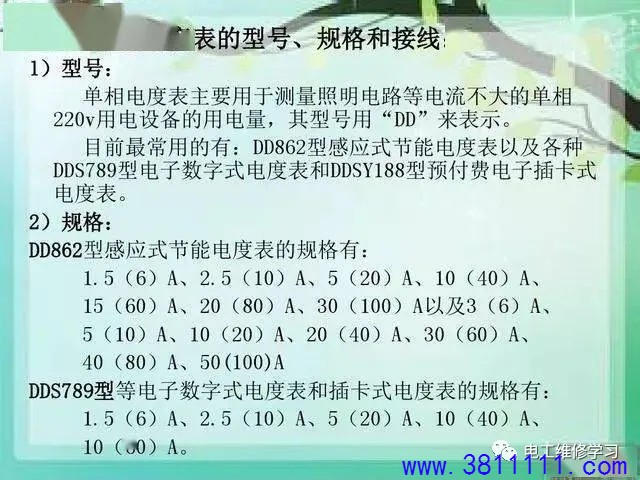

而感应式电度表的规格有1.5(6)A、2.5(10)A、5(20)A等,5(20)A表示的电度表可通过的额定电流为5A-20A。

图3

三、接线方法

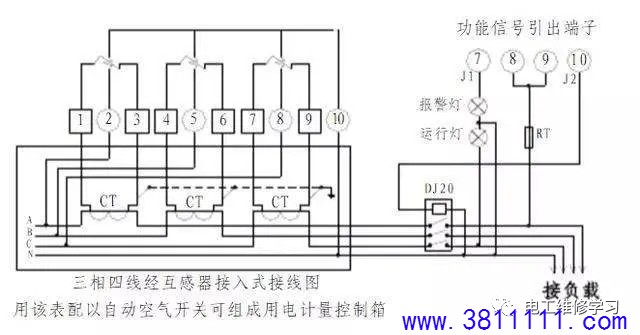

如下图的预付费电能表的接线有直接接入法和互感式接入法,图中矩形框数字1、2、3等表示的是电度表的端子,端子之上是电度表的内部结构,A、B、C表示的是三相电的相线,N为零线,负载也就是用电端。互感式接法:端子1和3、4和6 、7和9接互感器,端子10接零线。

图4
