国科GK6105S方案户户通无视频故障修复方法

2020-9-4 13:18| 发布者: 南召修电视| 查看: 47| 评论: 0

摘要: 在中九户户通接收机中，采用GK6105S（包括GK6105S-T，维修界俗称大国科）主控的机器社会占有量比较大，因用户带电插拔AV线而造成无视频输出的故障屡见不鲜。笔者维修过不少此类故障，现将无视频故障分两类来说明：一 ...

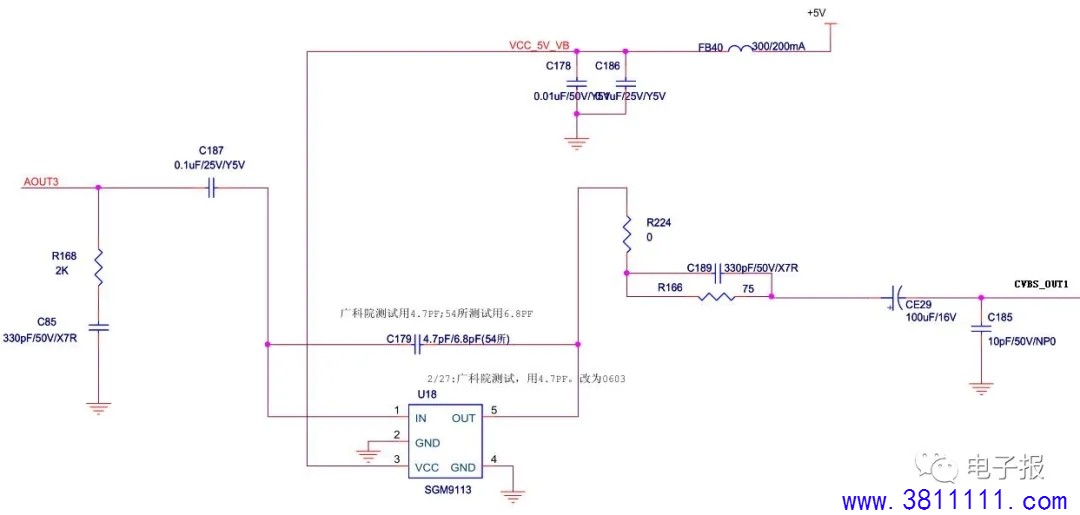

在中九户户通接收机中，采用GK6105S（包括GK6105S-T，维修界俗称大国科）主控的机器社会占有量比较大，因用户带电插拔AV线而造成无视频输出的故障屡见不鲜。笔者维修过不少此类故障，现将无视频故障分两类来说明：一类是GK6105S输出的视频信号后经SGM9113之类的视频滤波芯片滤波放大后送至RCA插座，原理如图1所示，这类无视频故障通常都是SGM9113损坏导致的，少数机器外围元件R224、R166也损坏，一般通过更换该芯片及相关元件即可排除故障。

另一类是没有安装视频滤波芯片，通常是GK6105S输出的视频信号经过简单的LC滤波电路后被送至RCA插座，此类如果出现无视频输出大多是GK6105S芯片内相应的视频通道有问题，比如对地击穿，遇到此种情况只有放弃维修（注：户户通主芯片是不能更换的，因为更换后会出现机卡不对应，从而导致E14而无法正常收看）。

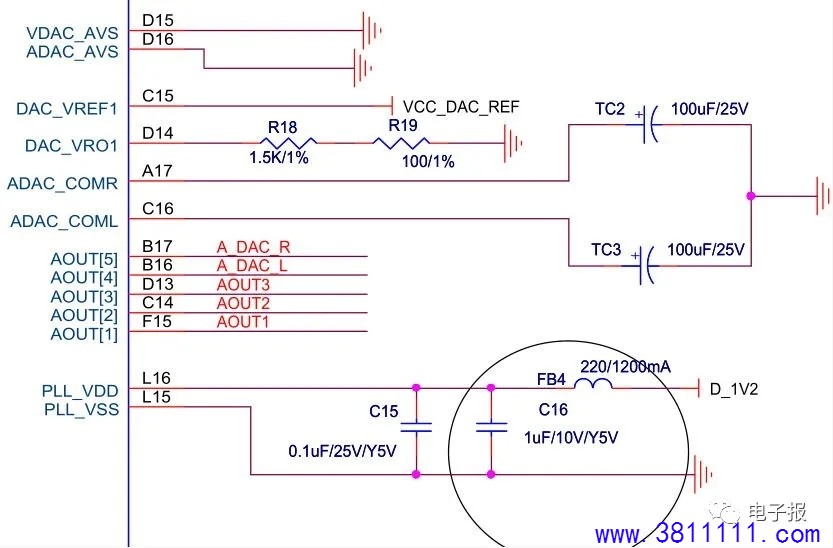

不过通过研究图纸发现，GK6105S其实有三路视频输出，如图2所示，即图中所标的AOUT1、AOUT2和AOUT3均为视频输出端口，大多数机器仅使用了AOUT3那路视频输出端口，换句说无视频只是AOUT3端口损坏，而AOUT1和AOUT2还是正常的，我们只需要将视频输出电路改接到正常端口上就可达到修复机器的目的。

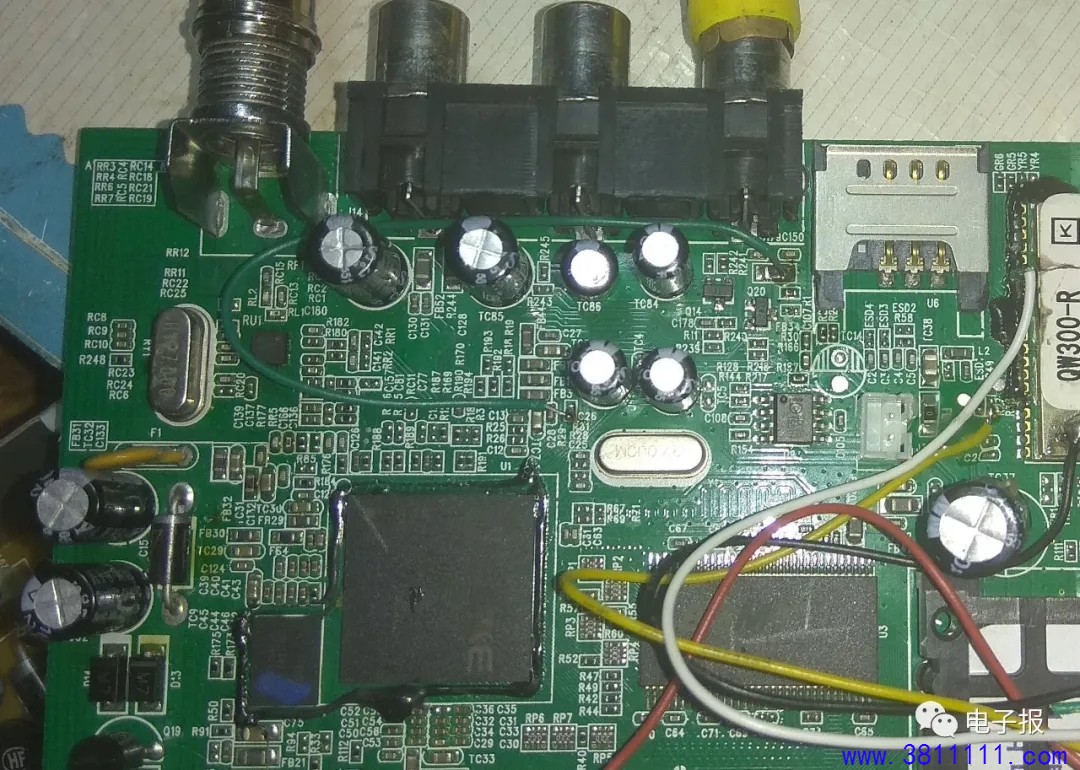

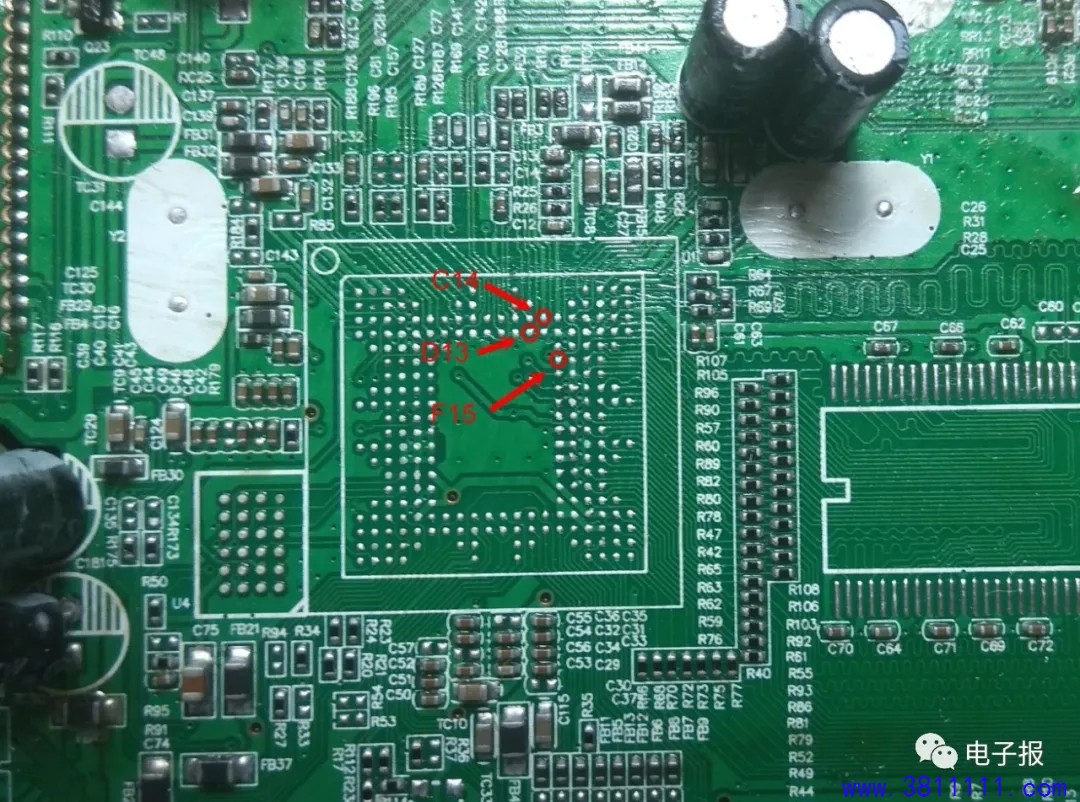

GK6105S三路视频输出AOUT1、AOUT2和AOUT3在焊盘上的位置如图3所示，并且基本上都是连接到PCB板上的R29、R30和R32三个75欧匹配电阻（少数机器R29在PCB板的背面），比如AOUT3这路视频输出连接的就是R30，当无视频时我们只要断开与R30间的铜箔，然后飞线到R29或R32一端即可达到恢复视频输出的目的，图4所示就是R29一端飞线到LC滤波输入端口，笔者利用此法已修复多台此类故障，有兴趣的朋友可以试试看。
