燃气热水器典型故障检修方法与实例

2020-9-4 13:17| 发布者: 南召修电视| 查看: 36| 评论: 0

摘要: 近日来在家属区内修缮了多台直排式管道燃气热水器，这类热水器结构较简单，使用2节1号干电池供电，如图1所示。现总结出检修的思路和办法，供初学者和维修人员参考。到用户家检修热水器时，建议先关闭燃气的进气阀， ...

近日来在家属区内修缮了多台直排式管道燃气热水器，这类热水器结构较简单，使用2节1号干电池供电，如图1所示。现总结出检修的思路和办法，供初学者和维修人员参考。

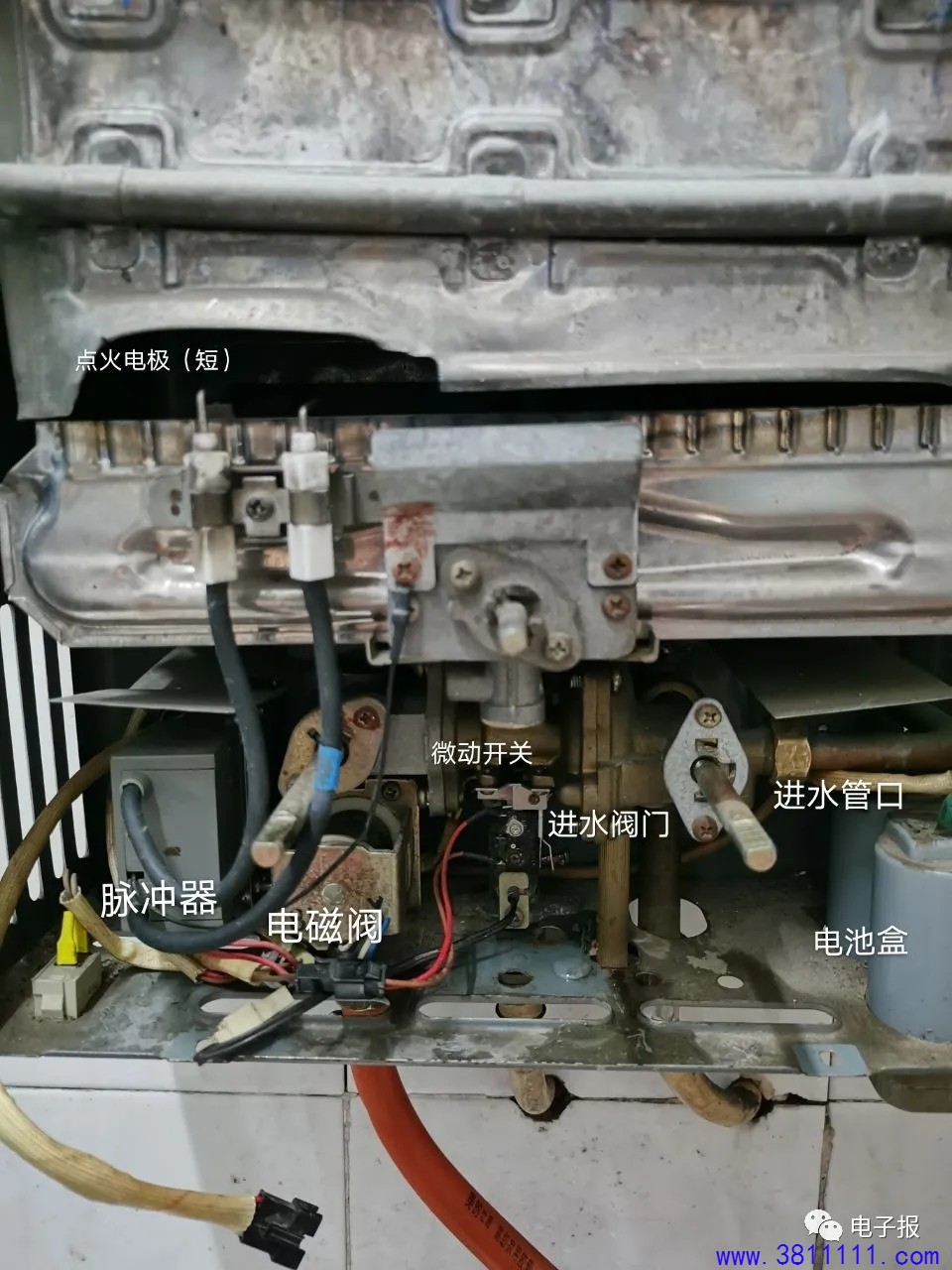

到用户家检修热水器时，建议先关闭燃气的进气阀，如罐装煤气的钢瓶阀门，不要带煤气检修，以免煤气过度泄露后引发安全事故。确认安全后，再卸下外罩，可看见图2所示的元器件安装图，中间位置有一个水流开关（微动机械开关），可把它作为检修的参考点，来判断热水器是水路出了故障还是气路出了故障。

图1

图2

一、故障检修方法

用螺丝刀将水流开关的下端抬起，察看黄色触头的变化。

1.黄色触头能立刻弹起

若黄色触头立刻弹起，点火电极针能否对地“啪啪”放电打火。

1）无打火现象

若无此现象，应先检查电池盒内2节干电池是否有电。

【检测方法】干电池有时用万用表直流电压挡测有1.5V，但电量并不一定充足，可结合电流挡进一步确认，将万用表置于500mA电流挡，黑表笔按压接在电池负极上，用红表笔点一下电池的正极，看到表针快速满偏，说明被测的干电池电量比较充足；若表针偏摆迟缓，角度小，请换新电池。

确认电池正常后，检查电池盒内正、负极金属弹片及连入脉冲器导线有无锈蚀，若锈蚀，清理干净多可排除故障；若正常，用万用表检查点火电极针、点火地的连接是否牢靠，以及感温器、过热保护器、冷热转换开关和电磁阀等连线是否正常，在确认脉冲器外围元器件都正常后，则说明脉冲器损坏。换上相同的脉冲器，故障即可排除。

【提示】脉冲器损坏后，不建议费时修理，换一个新品也就十几元钱，且换上新品后使用寿命还有保障。

2）有打火现象

图3

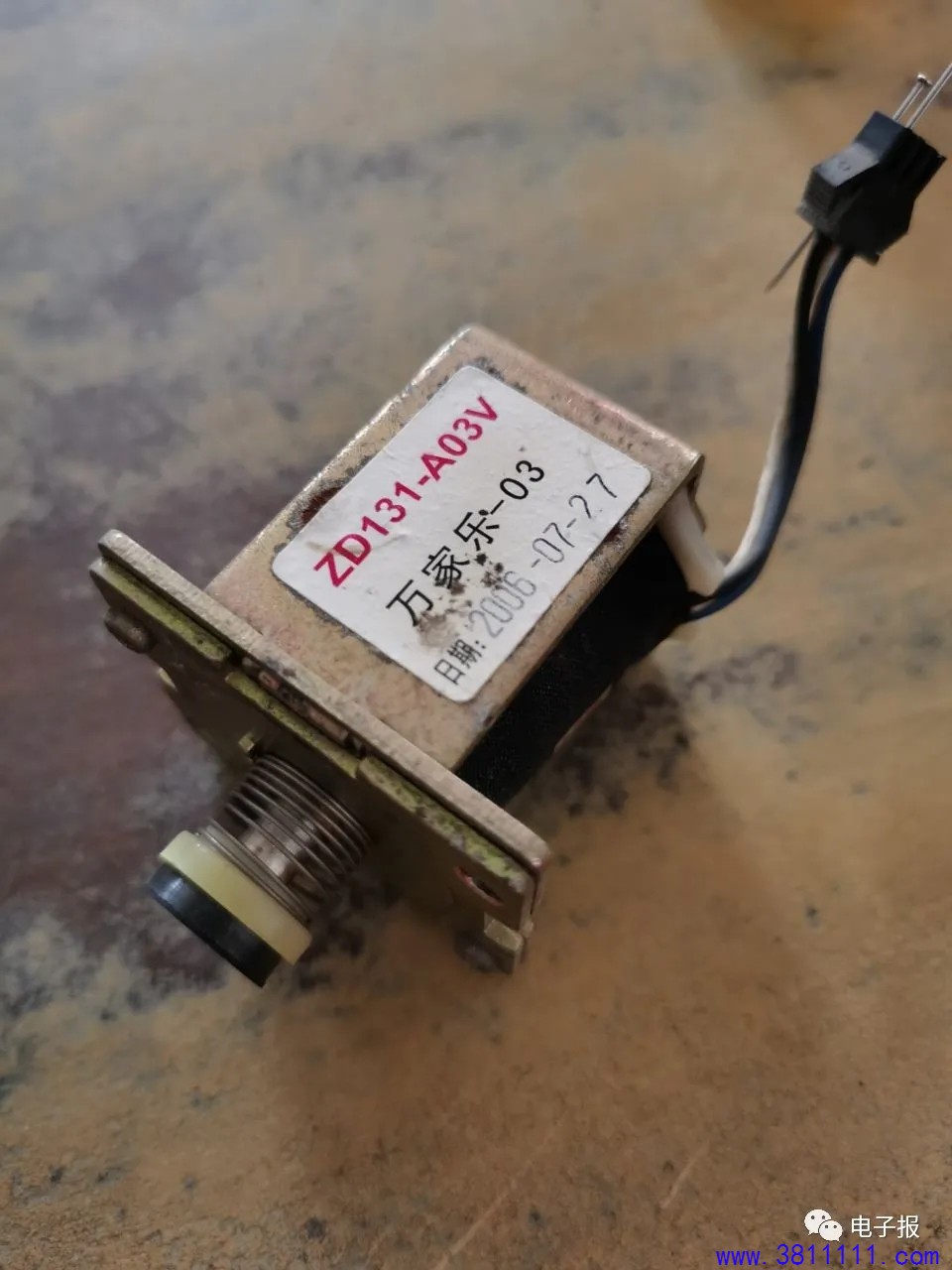

有打火现象，先要检查电磁阀。它的作用是控制燃气进入燃烧排管内，能在水流开关闭合时由脉冲器输出3V电压有效地吸合堵头（进气）和断电释放堵头（断气）。电磁阀的构造如图3所示，其有3根导线，黑线为公共负极线，中间线为瞬时3V供电线，另一线（为红色或蓝色）为稳定3V供电线。用2枚大头针分别插入连接线槽黑线端和中间线端，再用万用表直流电压挡测量，能正常工作的电磁阀在水流开关闭合时可测到瞬时（约0.3秒）的3V电压；而将接中间线的大头改插在另一线上，在水流开关闭合时可测到稳定的3V电压，说明脉冲器的供电基本正常。也可将电磁阀拆下来，单独用2节3V干电池为其供电，观察其通断电时堵头吸合释放是否正常。若通电既吸合，断电既释放，说明电磁阀工作正常，可装回去连接好即可。同时，也说明该热水器气路基本没有什么问题，可正常使用。

2.黄色触头不能弹起

若用螺丝刀拨动压杆，黄色触头不能弹起，用万用表电阻挡测得水流开关不能完全闭合，应换水流开关。换好后，打开水龙头开关，让水压驱动拨杆转动，若黄色触点弹起，水流开关闭合，同时也可看到点火电极针放电打火，而关闭进水龙头，压杆在自身弹力作用下恢复原状，水流开关断路，说明该热水器水路正常。

二、检修实例

例1、用户叙说其热水器有时能工作出热水，有时要开动好几次进水龙头，才能打着火出热水，有时关闭进水阀停火后，又不能打着火出热水了

分析与检修：通过故障现象分析，感觉故障很怪。首先，关闭用户钢瓶的进气阀，阻断燃气进入热水器，拆掉外壳罩上下各2颗螺钉，取下外壳罩后拔掉脉冲器的温度显示器的连线，妥善放在一边，用手拨动水流微动开关上压杆，只见小黄色触点弹起，放电针“啪啪”的放电打火；松开压杆后打火声立即消失，基本正常。再检查电磁阀的吸合情况，用手拨动和放下压杆，除能听到和看到打火外，但听不清电磁阀的吸合与释放声，怀疑电磁阀异常。拆掉电磁阀的2颗固定螺钉，拔掉连接头，用外接2节干电池串联后为其提供3V电压，只见吸合困难，需轻推一下才能吸合，但转动一下方向可能又不吸合了。决定拆开，一探究竟。由于是第一次拆电磁阀，不熟悉构造，边拆边拍照片，还要注意不能丢失胶垫、弹簧，拆下的部件最好按顺序排列，以便复原。拆开后，发现铁心上有一些锈迹，用餐巾纸沾上机油擦试干净后复原，无论是何种方向都能伸缩自如。此时，将黑线接2节干电池的负极，最外面的蓝色线接电池组的正极，通电能吸合橡胶堵头，断电后在弹簧力作用下能释放橡胶堵头，说明电磁阀已恢复正常。将其装回热水器，左手压在电磁阀上，右手拨动水流微动开关压杆，让开关闭合，除看到和听到点火针放电打火外，左手能感觉到电磁阀吸合和释放时的振动，说明电磁阀已正常工作。此时，打开液化气钢瓶上的气阀，再打开热水器进水龙头开关，听到“噗”的一声，点火成功，燃烧排燃起火焰，热水管淋浴喷头出热水了，反复几次，故障不再出现，没花一分钱，热水器修好了。

例2、检修一台万家乐直排式管道燃气热水器第一次能打着火燃烧，中间管能喷出热水，但停止后就不能二次点火了，有时能听到打火声，出来的却是凉水，连续地多打几次，不仅不能燃烧，连打火声也没有了。

图4

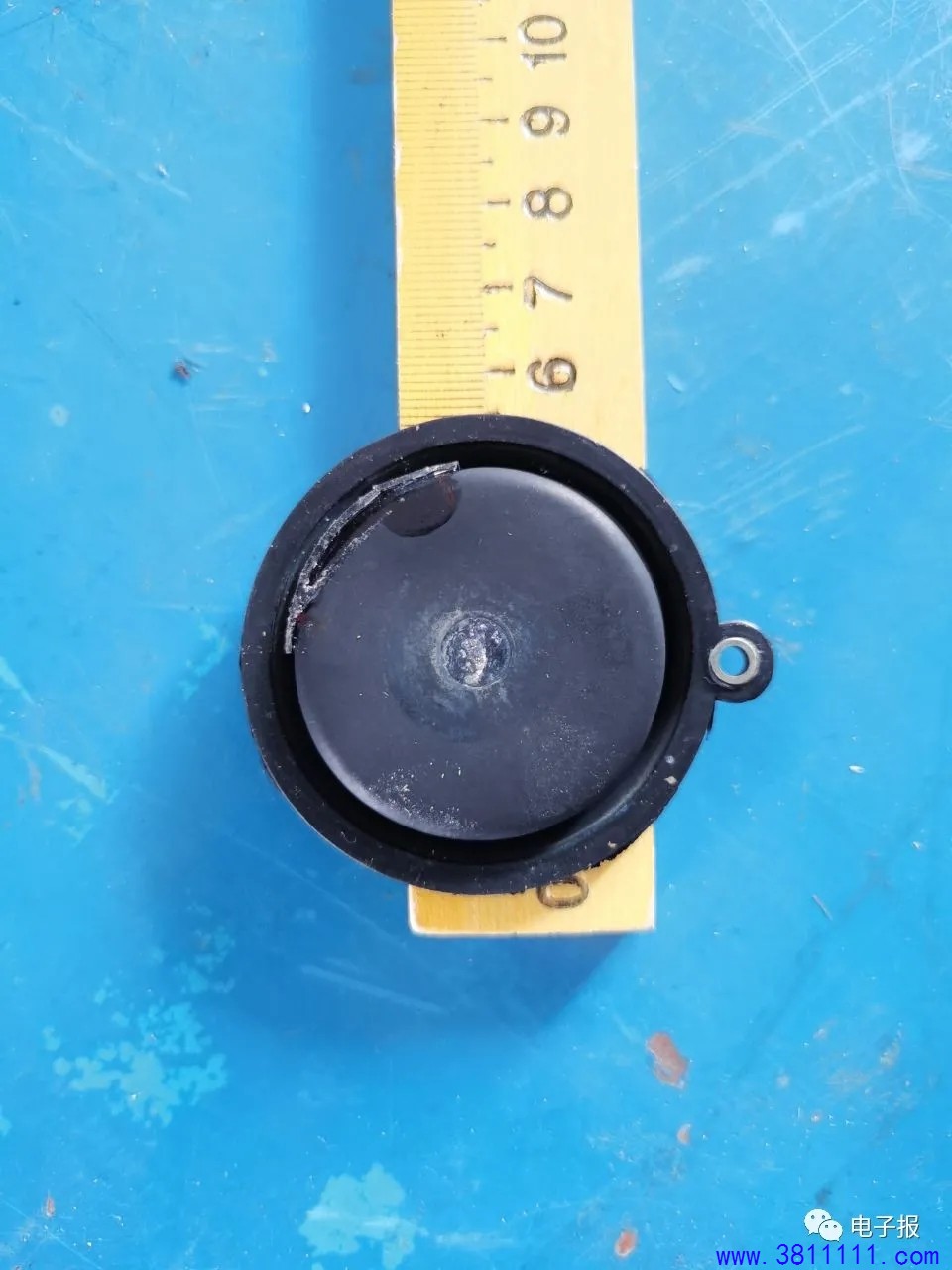

分析与检修：通过故障现象分析，该故障应是脉冲器充放电间隙的自我保护，说明了脉冲器并没有损坏。稍等些时间后操作，脉冲器再次放电。关断煤气钢瓶角阀后，再打开热水器外罩，看见热水器进水阀外有水滴，说明有漏水现象。由于用户的热水器安装在浴室外，观察不到热水器轻微的漏水现象。再看水流微动开关已变得锈迹斑斑，用镙丝刀拨动压杆，黄色的小触头勉强能抬起，不能使水流开关有效的闭合，换上新品，确保开关能正常工作。由于进水阀漏水，所以拆掉水气连动装置的4颗固定螺钉，用活动扳手卸松进水管口，取出水气连动装置，拆开进水阀。打开进水阀后，可看到内部的水膜皮碗，如图4所示。粗看和手摸未发现有破裂之处，待皮膜上的水干透后，才发现皮膜最外层的高位置弯折处，有一段约2mm的细小裂缝。正是它的作祟，造成了热水器第一次能点火使用，关水再用时漏水减压，已不能通过压杆控制水流微动开关闭合，并且漏水使安装其下方的水流开关因受潮生锈而闭合困难，从而产生了本例怪故障。因水膜有单耳和双耳之分，并且规格较多，所以购买时要注意规格尺寸。更换水膜后将进水阀安装好，打开热水器的进水龙头，发现水流微动开关的拨动压杆在水压的作用下翘起，微动开关上的黄色触点立马弹起，开关闭合，放电针“啪啪”的放电打火，说明水路故障已排除。打开煤气钢瓶角阀通入煤气，再打开热水器的进水龙头，随着“噗”的一声，点燃了燃烧排管，热水器中间外接的洗浴喷头有热水喷出，关闭水龙头，燃烧排熄火，再打开进水龙头，随着“噗”的一声，燃烧排再次点燃，又有热水喷出，热水器修好了。

【注意】笔者再一次告诫初学者和维修人员，因直排式管道燃气热水器存在太多的安全隐患，所以国家已不允许再生产和消售。但由于它的价格低、易操作、故障率低（使用2节干电池供电，元器件不易损坏）等特点，至今仍有许多用户在使用。

此热水器一定要安装在浴室外，同时需要安装排烟管道、排风扇或抽油烟机，并且使用时要开窗通风。另外，请你维修完毕后，应告诫用户加以防患，这也是维修这类产品必做的工作，切记！切记！
