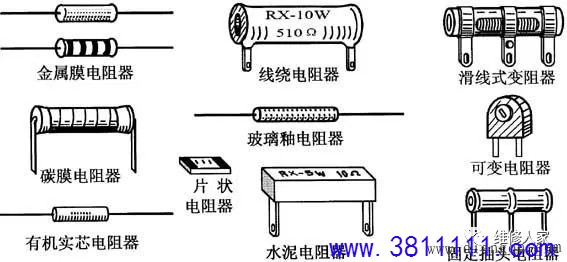

一、电阻器的拆装 1.电阻器的拆卸 用电烙铁在印制电路板的反面轮流对被拆电阻器的引脚加热，使引脚上的焊锡全部熔化，然后用镣子夹住元器件向外拉，把电阻器从印制电路板上取下来。 2.电阻器安装及注意事项 1）电阻器在安装前，要把电阻器的引线刮光镀锡，确保焊接牢固可靠。同时电阻器在装入电路之前，也要核实一下电阻值。 2）电阻器在安装时要将其标志向上或向外，便于测试和维修，并且将其两端安装在可靠的支点上，防止因振动造成短路、断路。 3）安装时要注意电阻器发散的热量所引起的温升对周围其他元器件的不良影响， 如可能导致电容器、二极管等迅速老化。 4）电阻器安装时引线不要过长或过短；焊接时用钳子或镊子夹住引线根部，以防焊接热量影响电阻器的质量。 5）安装电阻器时，如电阻器引线需要折弯，不要在根部折弯，应在距根部一定距离的地方折弯，并且不要反复弯曲，否则容易折断。 6）焊接时，不要使电阻器长时间受热，以免引起电阻值变化。 7）大于10W的电阻器，应保证有散热的空间。
二、电阻器的代换 电阻器代换时应注意以下事项： 1）电阻器是电气设备中用量最大的一种元件，当出现故障后，最好是用同阻值、 同类型、同功率的电阻器代换。 2）当无同型号的电阻器时，可用阻值相同、功率大的电阻器代换功率小的电阻器（注意，反过来不能直接代换）或用几个阻值较小的电阻器串联代替大阻值的电阻器， 也可用几个阻值较大的电阻器并联代替小阻值的电阻器，但不管是串联还是并联，各电阻器上分担的功率数不得超过该电阻器本身允许的额定功率。 3）代换的电阻器应注意材质，如氧化膜电阻器耐热、耐压性能好，可代替金属膜电阻。但水泥电阻器（功率大，体积大）、光敏电阻器、压敏电阻器还有温度补偿电阻器（正温度系数电阻，负温度系数电阻）、阻燃/熔断电阻器等特殊用途电阻器不能随便代用，也不要轻易用普通电阻器代替精密电阻器（五色环）。用于保护电路釆样的电阻器要釆用原值、等功率的电阻器代用。 4）当固定电阻器损坏时，最好更换阻值和功率相同的电阻器；如没有合适阻值或功率的电阻器时，可用几个阻值较小的电阻器串联代替大阻值电阻器，或者用几个阻值较大的电阻器并联代替小阻值的电阻器；但不管是串联还是并联，各电阻器上分担的功率数不得超过该电阻器本身允许的额定功率；不要轻易用普通电阻器代替精密电阻器（五色环）。 5）NTC热敏电阻器损坏后，不能随便代换，只能使用与其性能参数相同的同类热敏电阻器更换，否则也会造成应用电路不工作或损坏。 6）一旦发现熔断电阻器烧坏，应先查明烧熔断电阻器的原因，绝不允许盲目更换，更不能用普通电阻器代换；若无同型号熔断电阻器更换，可用与其主要参数相同的其他型号熔断电阻器代换或用电阻器与熔断器串联后代用；用电阻器与熔断器串联来代换熔断电阻器时，电阻器的阻值应与损坏熔断电阻器的阻值和功率相同。代换熔断电阻，不能直接用铜丝短路。 三、电容器的拆装 1. 电容器的拆卸及注意事项 1）利用电烙铁进行修整时，如果需要先将焊接的电容器卸下，请将焊锡充分熔化后再拆卸，以免使电容器的端子承受压力。 2）拆卸时，请勿让电烙铁的烙铁头接触到电容器的主体。 3）拆卸电容器时，首先将电容器两个引脚上多点焊锡（由于现在电路板都是釆用大规模焊接技术，焊锡非常少，而且主板上的元器件大多数釆用的是双面焊接技术，焊锡很难熔化。因此可以先加些焊锡上去，再用电烙铁就方便多了），让焊锡把两个引脚连起来，然后用一手握住电烙铁，另一手捏住电容器；当电烙铁把焊锡部分熔化时立即轻轻摇动电容器，并慢慢拔起电容器的一个引脚；接着再慢慢拔起电容器的另一个引脚；如果无法一下子拔起两个引脚，可以用电烙铁轮流接触两个引脚，并用手摇动电容器，等电容器的两个引脚完全松动了，就可以把电容器取下来。 4）当拆卸损坏电容器（特别是爆浆的电容器）后，要对损坏电容器引脚插孔的焊锡进行清理，以便插入新电容器。其方法是，先将电路板背面朝上，再将针头插进原电容器插孔位置，用电烙铁接触针头下部，等针头烧热后再用力将针头插入并左右摇动， 直到针头穿透原电容器插孔后再慢慢移走电烙铁，使插孔口径能显露出来。注意，手指必须捏住针头上部的塑料部分，不得去捏针头的金属部位，以免被烫伤。

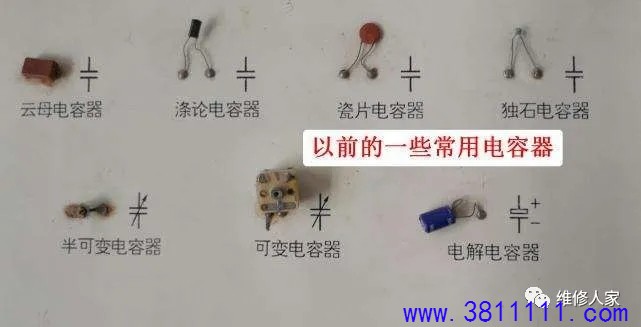

2. 电容器安装及注意事项 1）拆卸电路中的电容器前应先放电（可通过灯泡来放电，不能直接短路放电）。电容器放电后，端子间仍有可能产生电压（再闪击电压），此时请通过1kΩ的电阻器进行放电。 2）存放达半年以上的电容器的漏损电流有可能会增大，此时请通过1kΩ的电阻器进行电压处理。 3）安装时请勿使电容器主体变形。 4）安装前确认电容器的额定值（静电容量及电压）及电容器的极性后，再进行焊接。 5）电容器安装、焊接时应使标志易于观察。 6）用电烙铁进行焊接电容时，要注意它的焊接条件（预热、焊接温度与时间、端子浸渍时间等）。 7）进行焊接时，请勿将电容器主体浸入焊料中。插入印制电路板，只有对电容器一侧的相反侧背面进行焊接。除端子部以外，不可附着焊剂。 8）焊接时，电烙铁应与电容器塑胶管保持适当的距离，且焊接动作要快，以防止过热造成塑料管破裂，导致电解液外漏。 9）将电容器焊接到印制电路板上之后，不可将电容器主体倾斜、放倒或扭曲，更不可将电容器当做把手来移动印制电路板。 10）安装新电容器时，把新电容的引脚剪短点，并拉直，先焊一个引脚。在电路板焊接电容器背面的地方上梢多点焊锡，把电容器的一个引脚顶住焊孔，背面的焊锡熔化到焊脚孔后，顶住的那个引脚就可以进去了。另外一个引脚也用同样方法让它进入焊孔。装上电容器后剪掉过长的引脚，接着一手按住电容器，使它能够与电路紧密接触， 另一手拿着电烙铁，对电容器两个引脚进行补焊，同时轻轻摇动电容器两个引脚，使焊锡能充分渗入到引脚的双面板内部。

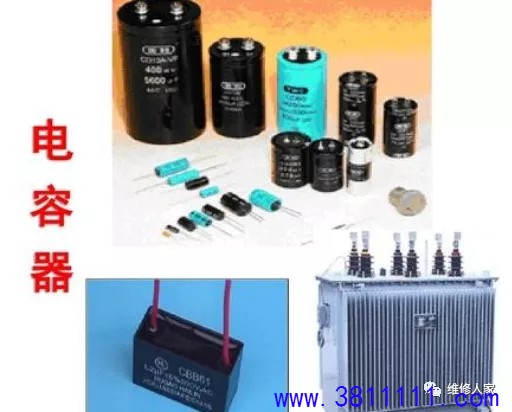

四、电容器的代换 1）对于击穿和漏电的电容器，一般要先拆下原电容器，然后再焊上新的电容器。 2）对于开路故障或容量不足的电容器，可以用一个新电容器直接焊接在该电容器背面焊点上，不必拆下原电容器。 3）电容器损坏后，原则上应使用与其类型相同、主要参数相同、外形尺寸相近的电容器来更换。但若找不到同类型电容器，也可用其他类型的电容器代换。可以用耐压值较高的电容器代换容量相同但耐压值低的电容器。代用的电容器在耐压、温度系数方面均不能低于原电容器。 4）容量小于1pF的固定电容器一般是无极性的，它的两根引脚可以不分正、负， 对有极性电容器不行，必须注意极性。 5）安装电容器时要目测一下所更换电容器的大小，确定安装后不会影响到周边的其他元器件。 五、电感器的代换

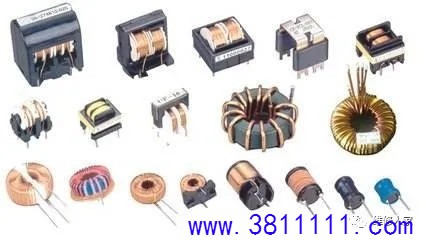

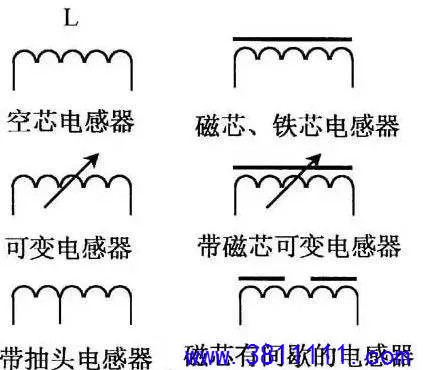

1）电感器必须原值代换（匝数相等，大小相同）。 2）贴片电感器只需大小相同即可，还可用0Ω电阻或导线代换。 3）小型固定电感器与色码电感器、色环电感器之间，只要电感量、额定电流相同，外形尺寸相近，可以直接代换作用。 4）在装配电感器时，应先用万用表检查电感器是否断路，还应注意电感器之间的相互位置，以及与其他元器件的位置应该符合要求，否则产生的分布电容会导致整机不能正常工作。 5）安装电感器时应注意接线正确，如果误接入高压电路，会烧坏电感器及其他元器件。 6）带屏蔽罩的电感器检修完后还应焊好屏蔽罩，另外还应特别注意，屏蔽罩与电感器不能短路，否则整机不能工作。 六、变压器的代换

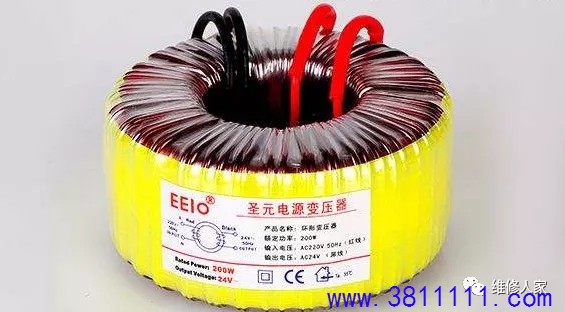

1）不同型号的升压变压器的引脚排列有时是一样的，但参数会有一些差别，应急修理时，也可临时代用，但代用后的灯管亮度会有一定的差别。 2）选用电源变压器时，要与负载电路相匹配，电源变压器应留有功率余量（其输出功率应略大于负载电路的最大功率），输出电压应与负载电路供电部分的交流输入电压相同。对于铁心材料、输出功率、输出电压相同的电源变压器，通常可以直接互换作用。 3）电源变压器的代换原则是同型号之间可以代换，也可选用比原型号功率大但输出电压与原型号相同的进行代换。也可选用不同型号、不同规格、不同铁心的变压器进行代换，但功率必须比原型号略大、输出电压相同。 七、光耦合器的代换

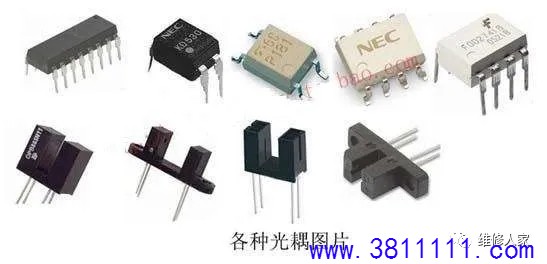

1）在维修中需要代换光耦器件时，最好先弄清其类型再进行代换。 2）光耦合器的封装形式与其内部结构、电路功能完全是两回事。外形相同的光耦合器，功能可能完全不同；功能相同的电路也可以用不同的封装。故选用或代换光耦合器时，只能以它的型号为根据。 3）光耦合器的输入端发光源多为红外发光二极管，它的反向击穿电压一般都很低，有的仅为3V,在使用时必须注意输入端不能接反。 八、晶振的代换

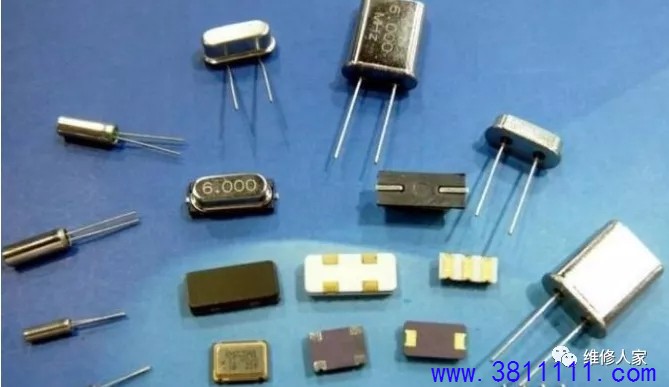

在更换晶振时，通常都要用相同型号的新品，后缀字母尽量也要一致，否则很可能无法正常工作。如无同型号晶振，可用其他振荡频率相同或相近的晶振代换。 晶振的种类很少，当怀疑晶振坏，可用代换法将晶振替代。晶振的代换原则：晶振的稳频电容（晶振周围两个浅色贴片电容10~18pf之间）必须原值代换。 |
