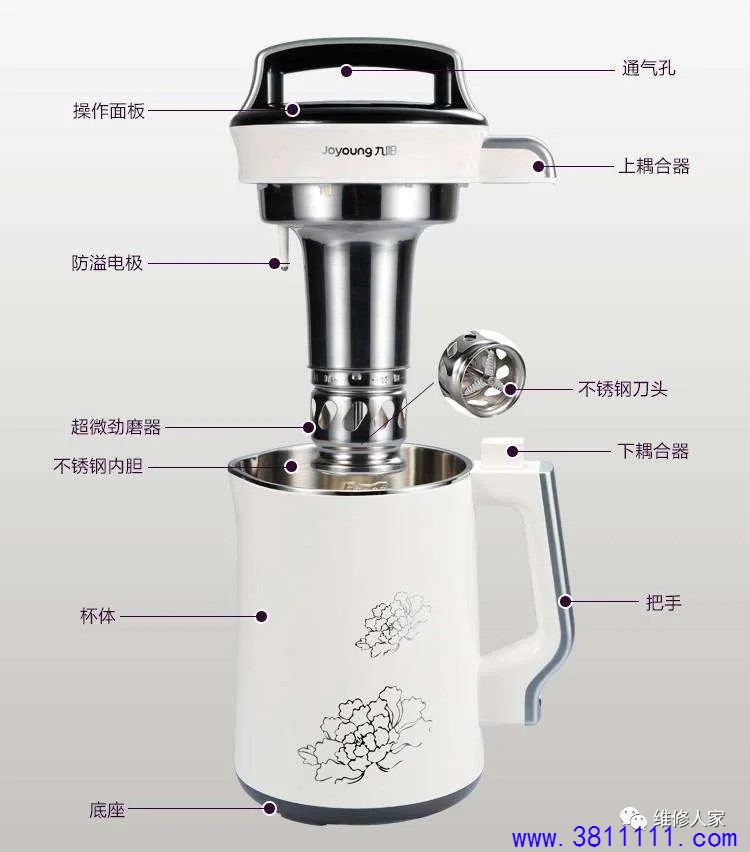

一、豆浆机电路简介 豆浆机一般采用微电脑控制，具有自动控温、加热保温、低水位防干烧、防溢、语音提示和自动停机等功能。主要由稳压电源电路、微电脑控制电路、温度检测电路、电动机和加热管电路、语音电路等组成。

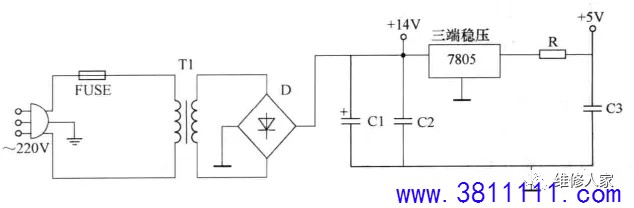

1.稳压电源电路 如图所示，稳压电路主要由降压变压器、二极管桥式整流器、滤波电容，以 及三端稳压块7805和限流电阻等组成。

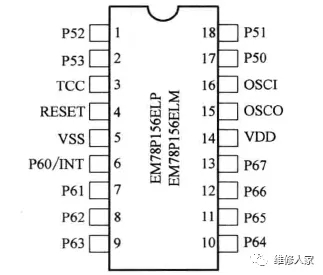

2.微电脑控制电路 微电脑控制电路一般由CPU（一般釆用EM78P156ELP、EM78P156ELM等，下图所示为其封装及引脚功能）、复位电路、加热控制电路、继电器以及电动机控制电路等组成。

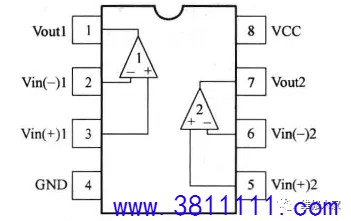

3.温度检测电路 温度检测电路主要由比较器IC（一般采用HA17358、HA17904等，下图所示 为其内部框图及引脚功能图）、温度传感器及外围元器件等组成。其中，温度传感器RT实际上是一个负温度系数的热敏电阻。

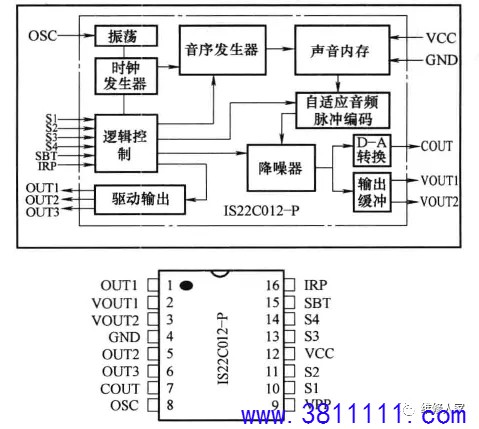

4.电动机和加热管电路 电动机和加热管电路主要由电动机、加热管、继电器等组成。 5.语音电路 语音电路一般采用IS22C012-P语音芯片（下图所示为其内部框图及引脚功能），驱动放大电路（一般8050放大管进行放大），偏置电阻和扬声器组成。

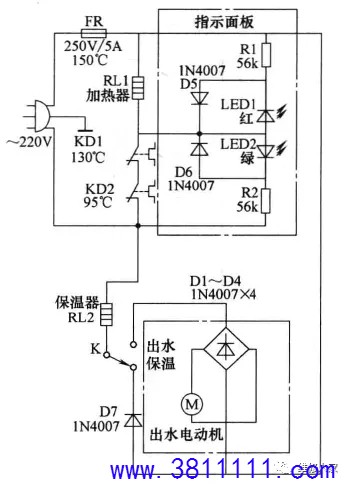

二、电热水壶电路简介 下图所示为电热水壶的电路原理图，主要由煮水电路、保温电路和电泵出水电 路组成。
1. 煮水电路 煮水电路由煮水电热器RL1、防干烧温控器KD1、煮水温控器KD2组成。 1） 电热器插上电源后，220V电源经热断路器FR加到煮水电路，红色指示灯LED1亮， RL1、RL2 （保温电热器）同时开始加热煮水。 2） 当水温上升至100T时，KD2自动断 开，切断煮水电路电源，RL1停止加热，LED1 熄灭。
2. 保温电路 保温电路由保温电热器RL2、出水开关K 和整流管D7组成。由于保温电路与煮水电路 是同时通电工作的，当水温升到100T时煮水 电路自动断开后，而此时仍有几毫安的电流经 RL1、LED2、R2、RL2、K、D7,使开水器进 入保温状态，此时绿色指示灯LED2点亮，瓶内的水温保持在95℃左右。 3. 电泵出水电路 电泵出水电路由出水开关K、整流二极管D1~D4、直流电动机M等组成。 1）按下K, 220V电压经DI -D4整流后输出约12V脉动直流电，直流电动机M得电转动，驱动电泵出水。 2）松开K后，M断电则停止出水。 |
